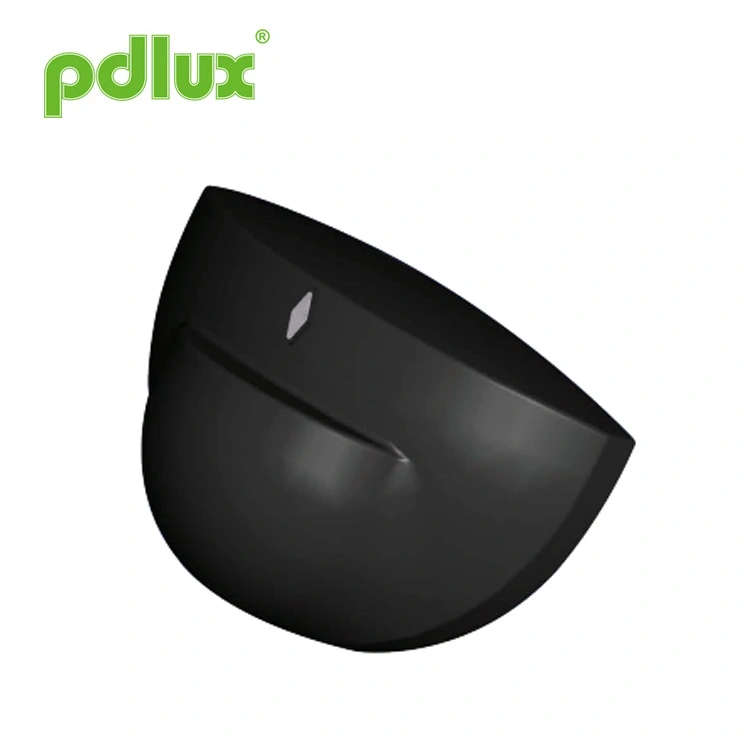

24GHz automatický dverný senzor s vysokou citlivosťou
Pdlux je čínsky dodávateľ 24GHz vysokocitlivého automatického dverového senzora; využíva aritmetický program založený na FFT na presné meranie vzdialenosti a robustné potlačenie rušenia. Vďaka miniatúrnemu relé Omron s nízkou spotrebou energie a minimálnou citlivosťou na teplotu ponúka vynikajúcu spoľahlivosť v porovnaní s bežnými fotoelektrickými snímačmi. Funkcia snímania, ktorá je vhodná pre automatické ovládače dverí a detektory osôb v poplašnom systéme, je prispôsobiteľná a poskytuje vynikajúce riešenie pre širokú škálu prístupových a bezpečnostných aplikácií.
Model:PD-DS1015
Odoslať dopyt
| Baliaci zoznam v | Φ6 Plastová expanzia
|
Skrutka 3x30
|
Inštrukcia | Kábel 1X
|
| Množstvo | 2X | 2X | 1X |
Senzor je navrhnutý aritmetickým programom FFT a má vysokú presnosť detekcie vzdialenosti a schopnosť antiinterferencie.
Použitie originálneho relé Omron, ktoré má ultra malé meranie a nízku spotrebu energie. Má malý vnútorný odpor
aby bola necitlivá na teplotu. Spoľahlivosť je oveľa vyššia ako u bežných fotoelektrických výstupov. Je vhodný pre
rôzne druhy automatických dverových ovládačov možno použiť aj ako detektor ľudí pre poplašné systémy. Okrem toho funkcia snímania môže
byť prispôsobené. Senzor má najlepšiu nákladovú výkonnosť pri takýchto druhoch produktov.
| Zdroj energie | AC: 10-24V DC: 12-35V |
|
| Pohotovostný prúd | <15 mA | |
| Pracovný prúd | 25 mA Typická hodnota | |
| Výstupná kapacita | 35V, 0,5A Max | |
| Trvanie výstupu | 500 ms | |
| HF systém | CW radar 24,125 GHz, pásmo ISM | |

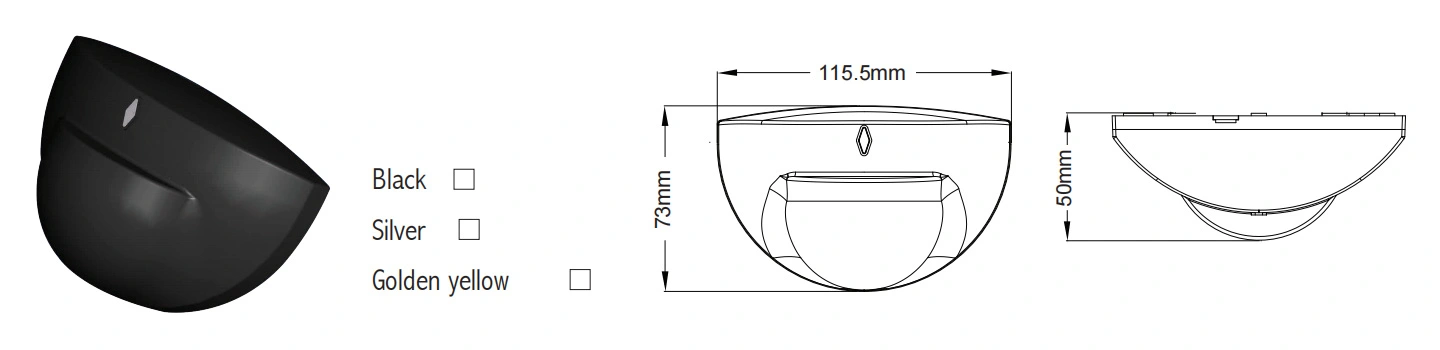

| Farba krytu | Čierna/strieborná/zlato žltá | |
| Inštalácia sit | Inštalácia na stenu | |

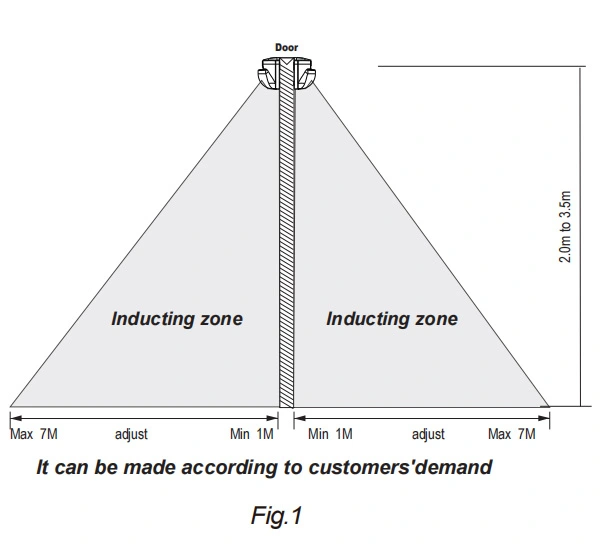

| Montážna výška | 2,0 m až 3,5 m | |
| Detekčný uhol | 90° (inštalácia na stenu) je možné vyrobiť podľa požiadaviek zákazníkov | |
| Rozsah detekcie | 1 m (maximálna citlivosť, sonda kolmo k zemi) 7 m (maximálna citlivosť, sonda dopredu) |
|
| Pracovná teplota | -20 °C až 50 °C | |
| Pracovná vlhkosť | <93% RH | |
1. Prijmite vysoko spoľahlivý modul mikrovlnného radarového senzora v pásme 24,125 GHz.
2. Práca v rôznych prostrediach (Horúco, vlhko, hlučno a veterno. Bez zásahu iných pohybujúcich sa predmetov sajte ako idúce auto alebo zvieratá)
3. Malý a praktický dizajn, široko používaný pre rôzne druhy snímacích dverí.
4. Prijmite pokročilú technológiu snímania Svetovej zdravotníckej organizácie, ktorá je zdraviu neškodná.

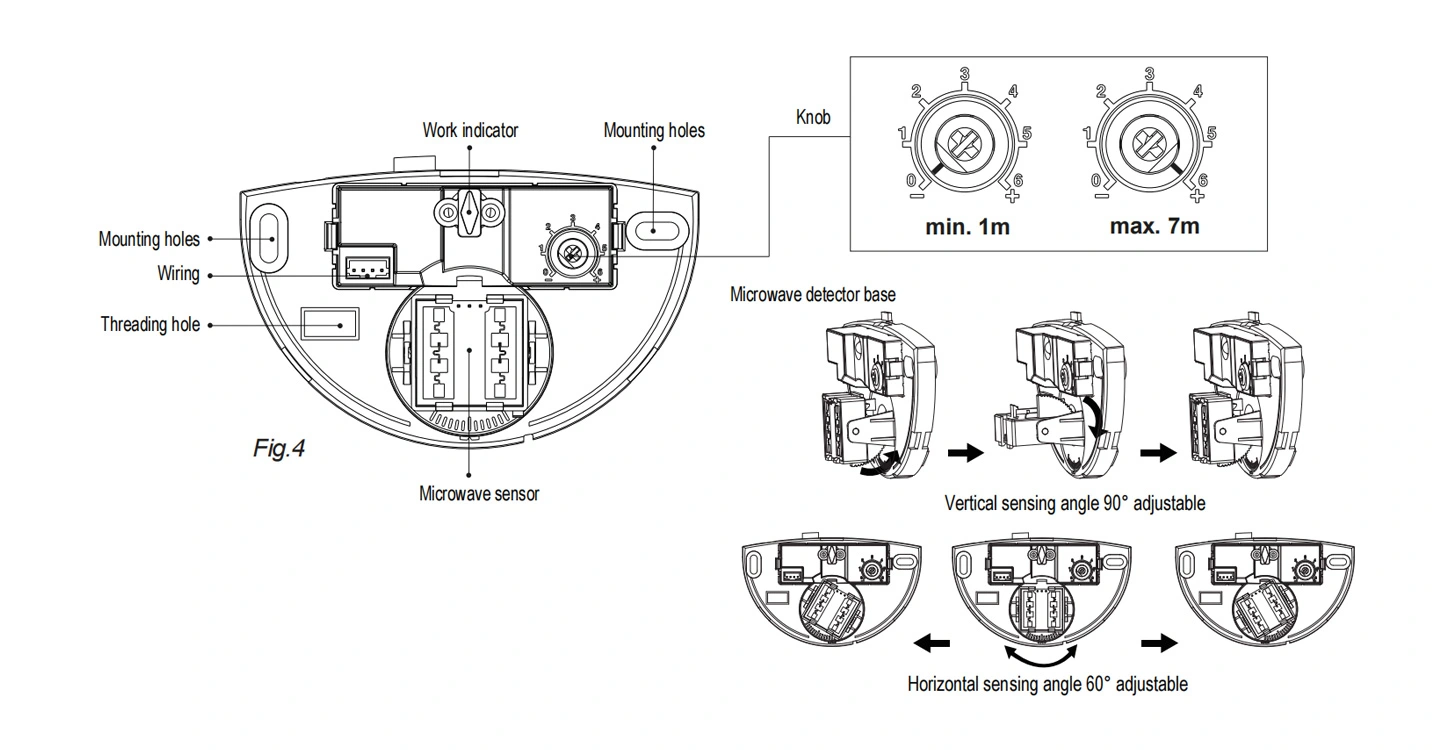

5. Vzdialenosť snímania a uhol je možné nastaviť tak, aby vyhovovali požiadavkám rôznych scén.
Otočiť úplne proti smeru hodinových ručičiek je minimálna vzdialenosť (približne 1 m), úplne v smere hodinových ručičiek je maximálna (približne 7 m). Ak je postava človeka,
zmena postavy a rýchlosti pohybu, detekcia sa tiež zmení, to znamená, že vyššia rýchlosť povedie k kratšej detekčnej vzdialenosti.
Táto detekčná vzdialenosť je vzdialenosť, ktorá sa nastaví, keď je detektor otočený dopredu. Pri inštalácii senzora upravte uhol snímania
a vzdialenosť podľa praktickej scény. Stačí zabezpečiť dostatočnú snímaciu vzdialenosť na otvorenie dverí. Nenastavujte dlhšie snímanie
vzdialenosť v prípade nesprávneho spustenia k dverám od okoloidúcich osôb alebo auta.
Upozornenie: pri používaní tohto produktu nastavte citlivosť (rozsah detekcie) na vhodnú hodnotu, ale na maximum, aby ste predišli
abnormálna reakcia spôsobená ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo rušením
elektrickej siete a elektrických zariadení. Všetko vyššie uvedené povedie k chybovej reakcii. Keď produkt nefunguje normálne,
skúste citlivosť primerane znížiť a potom ju otestujte. Pohyb človeka spôsobí indukciu snímača, takže keď
Pri testovaní funkcie opustite indukčnú oblasť a nerobte pohyb, aby ste zabránili nepretržitej práci snímača.

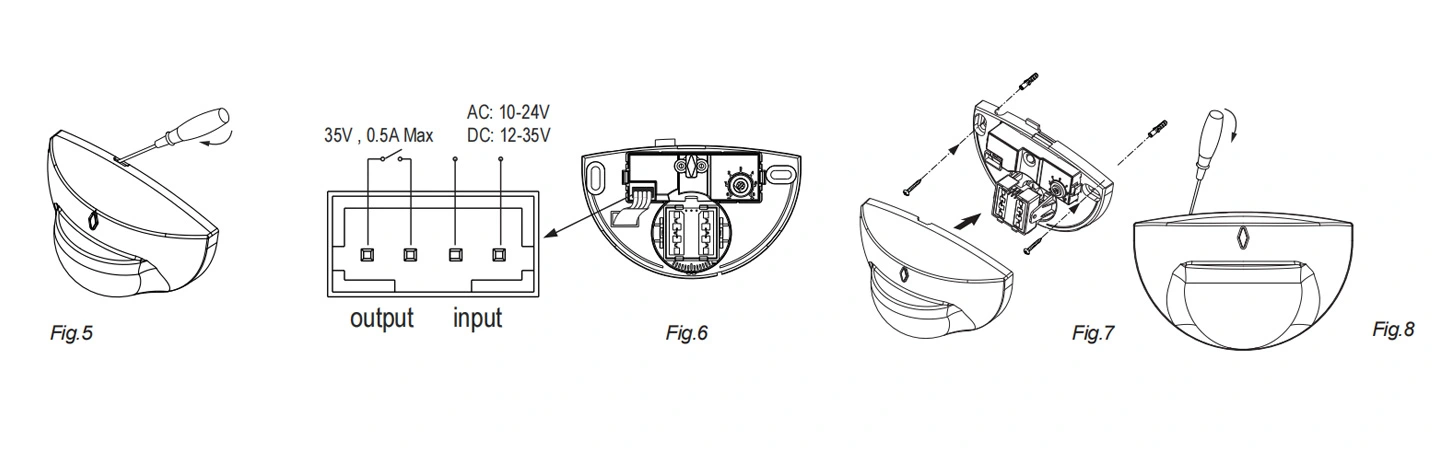

Krok 1 Pred inštaláciou produktu odstráňte kryt (ako Obr. 5.)
Krok 2 Označte polohu otvoru ceruzkou po určení miesta, kde chcete produkt nainštalovať.
Poznámka: Ak ide o drevenú stenu, nie je potrebné použiť plastovú rozpínaciu skrutku, stačí skrutku upevniť pomocou skrutkovača.
Krok 3 Vyvŕtajte otvory na stenách, kde je značka ceruzkou, pomocou elektrickej vŕtačky a vložte plastovú expanziu do otvoru.
Krok 4 Pripojte kábel k produktu cez vstupné otvory pre káble (ako Obr. 6.)
Krok 5 Pomocou skrutiek nainštalujte základňu na zvolenú pozíciu a nastavte gombík (ako obr. 7.)
Krok 6 Pripevnite kryt k základni, ktorá bola nainštalovaná na stene (ako obrázok 7.)
Otvorte pre nastavenie senzora po inštalácii: Vložte skrutkovač do spoja medzi krytom a základňou a vypáčte kryt. (Obr.8)
Nasledujúce situácie povedú k chybovej reakcii.
1、Inštalácia na hojdacom objekte povedie k chybovej reakcii.
2、Chvejúci sa záves fúkaný vetrom povedie k chybovej reakcii. Vyberte si vhodné miesto na inštaláciu.
3、Inštalácia tam, kde je rušná prevádzka, povedie k chybovej reakcii.
4、Iskry produkované niektorým zariadením v okolí budú viesť k chybovej reakcii.
