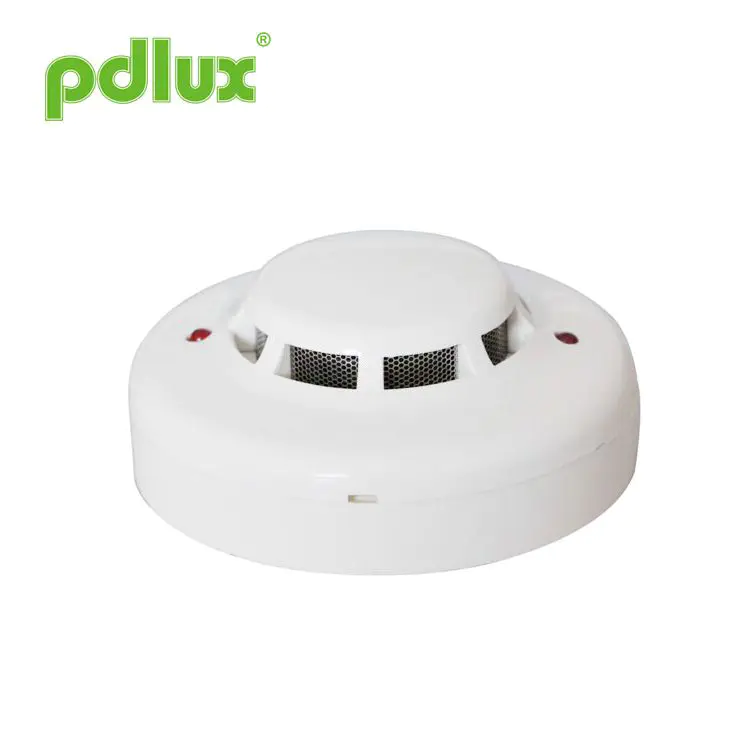

64 kanálový adresovateľný dymový detektor PD-SO928-V7 dodávateľ

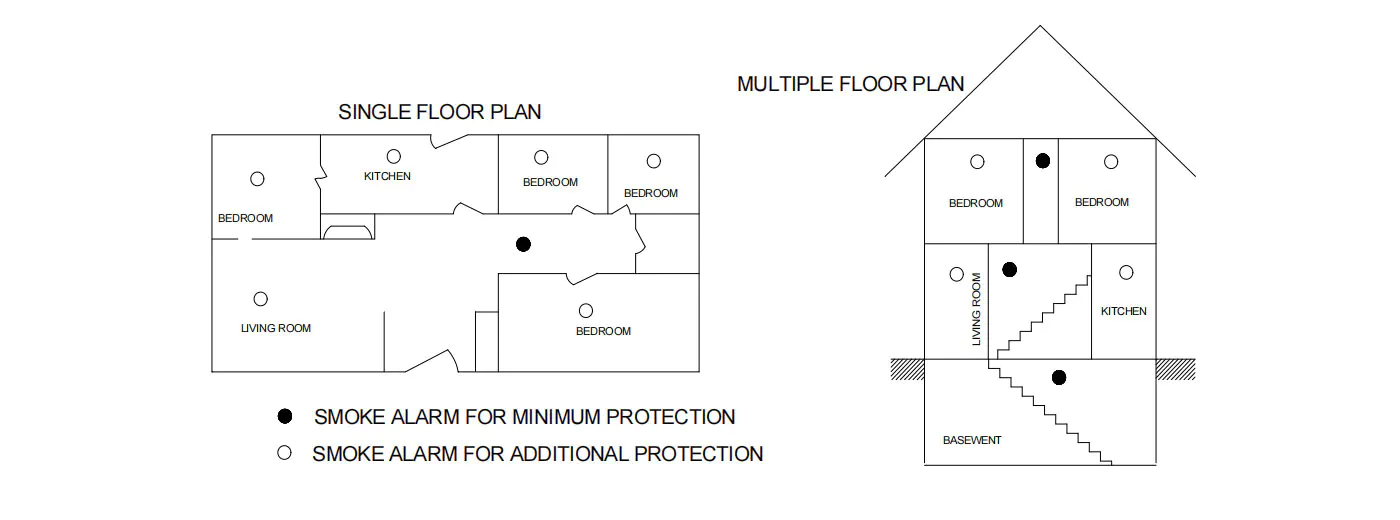

1. Najprv musíte nainštalovať jednu položku v každej spálni a trase najmenej.
2. Schodisko je dôležité, aby ste sa ponáhľali von, keď dôjde k požiaru, preto je potrebné nainštalovať detektor dymu na hornú časť schodiska.
3. Potrebujete aspoň jeden detektor v každom priestore každého poschodia, vrátane hotových podkrovných priestorov a pivníc.
4. Nainštalujte jeden detektor vedľa každého elektrického zariadenia.
5. radšej nainštalujte detektory dymu do stredu stropu, pretože dym sa vždy šíri;
6. Ak ich z nejakých dôvodov nemôžete nainštalovať do stredu stropu, musíte ich nainštalovať aspoň 10 cm od steny.

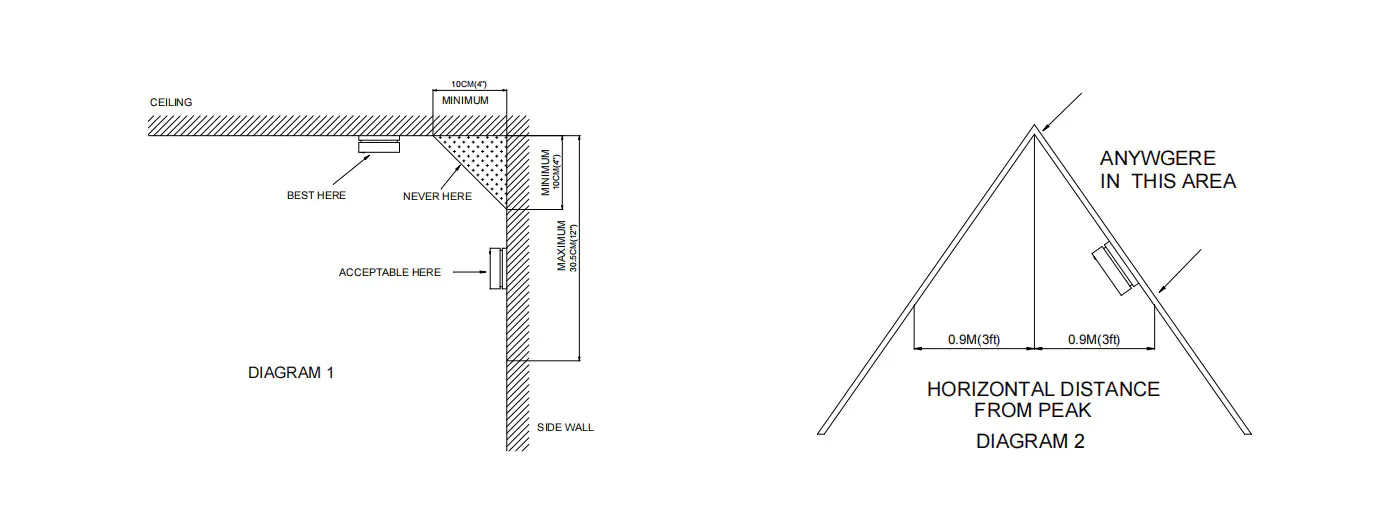

7. Ak ich chcete inštalovať na stenu, mali by byť inštalované vo vzdialenosti 10-30,5 cm pod stropom. Diagram 1.

8. Ak dĺžka vašej haly presahuje 9 m, musíte nainštalovať viac ako jeden detektor.
9. V miestnosti so šikmou strechou nainštalujte detektor 0,9 m od vrchu. Diagram 2.
10. Ako nainštalovať detektory dymu v odnímateľnom dome. Odnímateľný domček nemá tepelnú izoláciu, preto je lepšie nainštalovať alarm 10-30,5 cm od stropu.

1. Kde je povolené vytvárať spaľovanie. Napríklad nevetrané kuchyne, garáže a pece;
2. Blízky ventilátor;
3. Vo veľmi vlhkých, vlhkých alebo zaparených priestoroch: Udržujte jednotky aspoň 3 m od spŕch, sáun, umývačiek riadu atď.
4. Vo veľmi prašných, špinavých alebo mastných priestoroch;
5. V priestoroch s veľkým prievanom, kde bude dym úplne vyfúknutý z jednotky,
6. V oblastiach so vzduchom, ktoré upchajú snímaciu komoru;
7. Ak je vzdialenosť od žiariviek menšia ako 305 mm. Elektrický „šum“ môže rušiť senzor.
8. V priestore „mŕtveho vzduchu“, napríklad na obrázku 1, v blízkosti rohu menej ako 10 cm.
9. Vo fajčiarskej zasadacej miestnosti neinštalujte alarm, pretože jednotka spustí alarm, keď fajčí niekoľko osôb.

Schéma zapojenia drôtu

·uvoľnite skrutky so šípkou ukazujúcou na obrázku vpravo a navlečte hlavu vlasca na závit skrutky pod tesnením. A potom utiahnite skrutky.
·Svorka 5 pripojte R30 " +" riadiacej jednotky
·Svorka 2 pripojte R30 "–" riadiacej jednotky

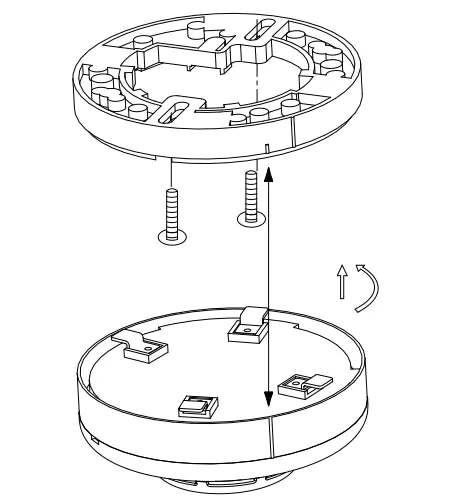

1. Stlačte a podržte základňu a otočte ju proti smeru hodinových ručičiek, zložte základňu;
2. Podľa číselnej značky na základni a schémy pripájacieho vodiča pripojte vodič k číslu zodpovedajúcej skrutke s tesnením;
3. Upevnite základňu na zvolenú pozíciu;
4. Zakryte telo alarmu: urobte krátku čiaru na základni namierte na dlhú čiaru na tele alarmu a otáčajte v smere hodinových ručičiek, kým dlhá čiara na základni nezameriava na dlhú čiaru na tele alarmu.

Test

1. Zapnite napájanie, LED diódy by mali blikať raz v rovnakom čase každých približne 10 sekúnd;

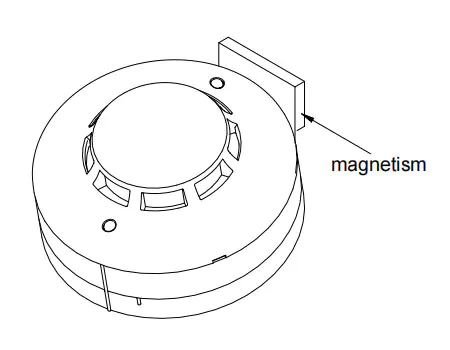

2. Magnet umiestnite do blízkosti vnútorného pólu jazýčkovej trubice a pritiahnite ho (pozor na polohu ako na obr. vpravo), LED diódy začnú rýchlo blikať a hlavný alarm a číselník PD-HS07;
3. Ak LED diódy neblikajú rýchlo, skontrolujte, či je použitie magnetu správne alebo nie.

1. Testujte to aspoň raz týždenne.
2. Vyčistite hlásič dymu aspoň raz za mesiac. Jemne vysajte prach pomocou mäkkej kefy vysávača;
3. Na čistenie hlásiča dymu nikdy nepoužívajte vodu ani čistiace prostriedky, pretože môžu poškodiť jednotku

Detektor dymu PD-SO928-V7 možno identifikovať podľa kódu kanálu; 6-bitovým kódovacím prepínačom má jeho kanálový kód 64 metód kódovania (podrobnosti v nasledujúca tabuľka).
