Batéria lampa solárneho senzora pohybu

Inštrukcia solárneho senzora lampy PD-SLL80(SM).

Čo sa nachádza v balíku

• 24 LED maticového svetla s detektorom pohybu
• Solárna nabíjacia doska
• Používateľská príručka

Poznámka: Balenie položiek

Poznámka: Prosím, nakupujte podľa dopytu.

Úvod

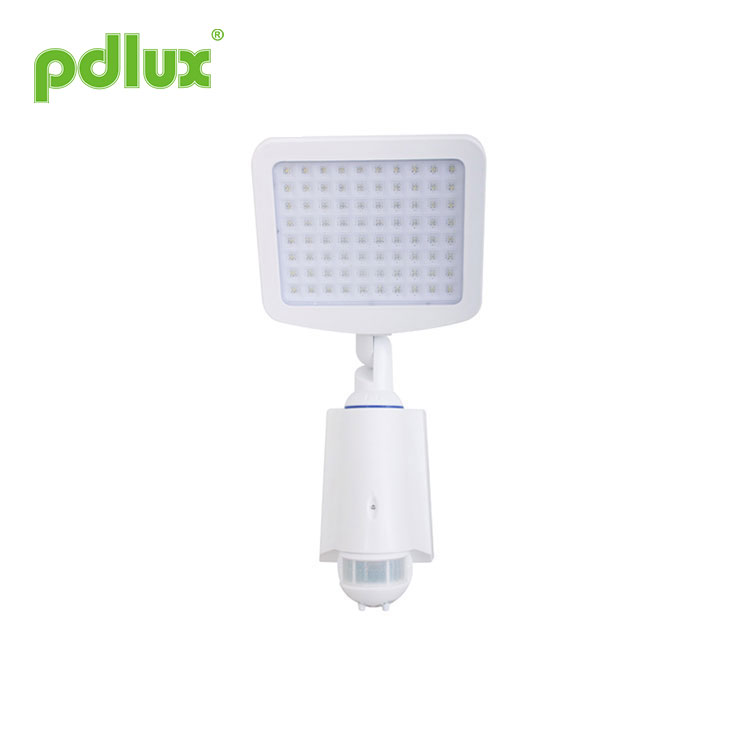

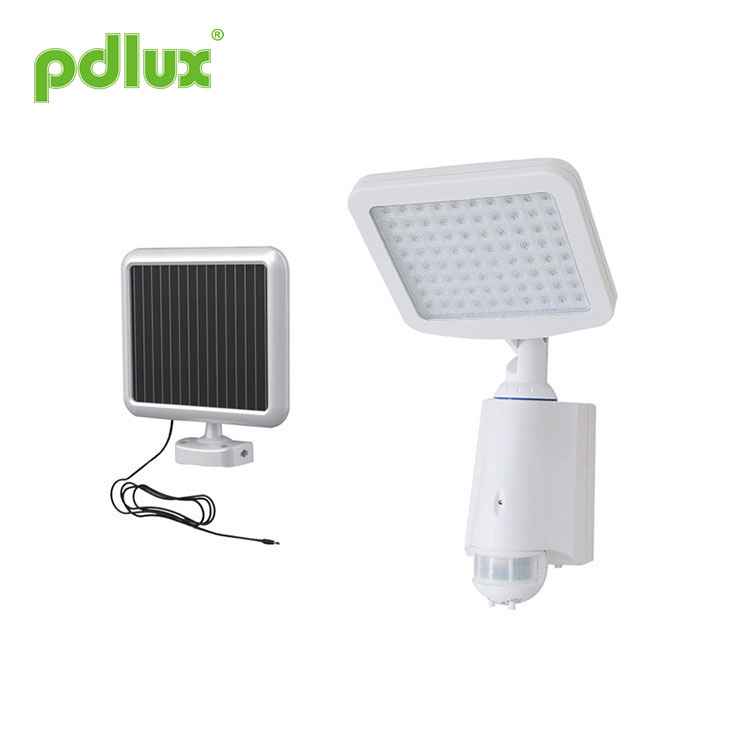

Ďakujeme, že ste si zakúpili SOLARNE NAPÁJANÉ S POHYBOM AKTIVOVANÝM 48 LED BEZPEČNOSTNÝM SVETLOM
Vďaka jednoduchému nastaveniu a ľahkému dizajnu sa svetlo prispôsobí všetkým vašim potrebám osvetlenia. Bol vyrobený tak, aby poskytoval mnoho rokov služby pomocou ekologickej solárnej energie.

technické údaje

• Batériu nevhadzujte do ohňa. Môže to spôsobiť výbuch.
• Nevystavujte svetlo ohňu ani silnému teplu, pretože batéria môže explodovať.
• Neponárajte do vody.
• Nikdy sa nepozerajte priamo do svetla a nesvieťte ním do očí inej osoby.
• Dodržujte správne bezpečnostné pokyny, aby ste zabránili pádu z rebríka.
• V prípade potreby inštalácie svietidla na budovu sa obráťte na miestneho sprievodcu stavebnou bezpečnosťou.

Jednoročná obmedzená záruka

• Táto záruka sa nevzťahuje na poškodenie spôsobené nesprávnym používaním alebo nesprávnou inštaláciou/pripojením.
• Táto záruka sa nevzťahuje na príslušenstvo, žiarovky, batérie, nehody, zmeny, neoprávnené použitie alebo opravy, zanedbanie, nesprávne použitie, zneužitie, škody alebo chyby spôsobené bežným opotrebovaním (vrátane čipov, vyblednutých škrabancov, odrenín alebo zmeny farby v dôsledku používania alebo vystavenie slnku) alebo nedodržanie pokynov na starostlivosť a údržbu, požiar, povodeň a Božské činy.
• Táto záruka nezahŕňa zodpovednosť za náhodné alebo následné škody.

Návod na inštaláciu

• Svietidlo by malo byť inštalované na rovnom a stabilnom povrchu.
• Pred detektor pohybu neumiestňujte predmety, ktoré by mohli ovplyvniť výkon detekcie.
• Vyhnite sa inštalácii svetla v blízkosti klimatizácie, ústredného kúrenia alebo vysokonapäťového systému.
• Neumiestňujte hlavu detektora pohybu smerom k cestnej premávke alebo iným pohybom. To bude mať za následok falošné spustenie, ktoré vyzve svetlo k nadmernému rozsvieteniu a vybije batériu.
• Detekcia pohybu je najcitlivejšia na pohyb v zariadení a menej citlivá na pohyb smerom k nemu alebo od neho (pozrite si obrázky nižšie).
• Solárna nabíjacia doska by mala byť umiestnená na slnečnom mieste, kde je možné zhromaždiť maximum slnečného svetla. Solárna doska by mala byť zvyčajne otočená smerom (na juh), kde ju slnečné svetlo môže nabíjať aspoň 3 hodiny denne (5 hodín denne, ak je za sklom). Pred prvým použitím sa odporúča svetlo nabíjať 24 hodín.
• Pravidelne (aspoň raz za rok) čistite dosku nabíjačky mäkkou vlhkou handričkou, aby ste predišli zníženiu výkonu v dôsledku nahromadeného prachu.

Nastavenie uhla okolo VYSOKÁ CITLIVOSŤ na pohybovú aktivitu prichádzajúcu cez detektor. Nastavenie uhla kolísania NÍZKA CITLIVOSŤ od pohybovej aktivity prichádzajúcej smerom k detektoru.

Spektrogram

Postup rýchleho nastavenia

1. Uchovávajte ho mimo dosahu detí. 2. Tento produkt je možné inštalovať do exteriéru, ale odporúčame ho použiť v prípade dažďa, búrky a vysokého osvetlenia.

1. Označte stenu, kde chcete namontovať svetlo.
2. Vyvŕtajte všetky štyri otvory.
Umiestnite držiak na stenu pomocou nylonových kotiev (ak je to potrebné) a skrutiek.

3. Pripojte batériu podľa schémy vo varovnej časti návodu a namontujte kryt batérie tak, ako bol.
4. Zasuňte svetlo do držiaka a potom zaskrutkujte spodnú skrutku.

5. Namontujte solárnu dosku pomocou skrutiek. Upravte smer.

6. Umiestnite solárnu dosku na slnečné miesto.

7. Nastavte smer detektora pohybu.

Dá sa nastaviť v rozsahu 8 sekúnd (otočenie proti smeru hodinových ručičiek do konca) až 3 minúty (otočenie v smere hodinových ručičiek do konca). Pri testovaní dosahu detekcie alebo testovaní chôdze je lepšie nastaviť čas na minimum. Poznámka: Po zhasnutí svetla musí senzor počkať 1 sekundu, kým sa znova spustí. Až po uplynutí času sa kontrolka pri rozpoznaní signálu opäť rozsvieti. Tento rozsah sa vzťahuje na polomery kruhovej oblasti, ktorá sa objaví na zemi, keď je svetlo inštalované vo výške 2,5 m. Minimálny dosah detekcie (takmer 4 m v polomeroch) otáčaním proti smeru hodinových ručičiek až do konca. Maximálny rozsah detekcie (takmer 15 m v polomeroch) otočením v smere hodinových ručičiek až do konca.

UPOZORNENIE: Pri používaní tohto produktu nastavte citlivosť na vhodnú polohu, ktorú potrebujete, nenastavujte citlivosť na maximum, aby ste predišli tomu, že produkt nebude normálne fungovať spôsobený nesprávnym pohybom. Pretože je citlivosť príliš vysoká, ľahko zistíte nesprávne pohyb vetrom odfukujúcim lístie a závesy, malé zvieratá a nesprávny pohyb v dôsledku rušenia elektrickej siete a elektrického zariadenia. Všetky tieto vedú produkt nefunguje normálne!
Keď produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte.

Riešenia zabraňujúce pulznému rušeniu napájacej siete produkty:
Vzhľadom na rozdiel v miestnej elektrickej sieti s rušením je pulz rušenia neistý, preto sa používateľovi neodporúča pri používaní nastavovať citlivosť na maximum. Návrh: Nainštalujte a nastavte citlivosť vo vhodnej vzdialenosti pomocou, nenastavujte maximálna citlivosť, aby sa predišlo chybnej prevádzke.

8. Nastavte smer hlavy svetla.

9. Zasuňte zástrčku drôtu zo solárnej dosky do
spodná časť svetla.
Uistite sa, že zástrčka vodiča je úplne pripojená.

Prevádzková príručka

1. Inštalácia batérie

Solárne LED svetlo, napätie batérie 7,4V, 1800mAH, uhol snímania> 150º, pri plnom osvetlení, nepretržitá prevádzka> 4 hodiny.

2. Testovací režim:

Pred testovaním odstráňte skrutky na zadnej strane a potom odstráňte zadný kryt; pripojte batériu (1800 mAh) knapájacie konektory, systém sa spustí a rozsvieti sa červená LED; indikačná LED kontrolka potom zhasnezahrievanie systému.

3. „VYPNUTÉ“ sochy

Systém bude v modeli „ochrana pri výpadku napájania“. Žiadna funkcia detekcie pohybu. Spotreba ＜25 UA.

4. „AUTO“ sochy

Systém akceptuje manuálne nastavenie pre „Čas oneskorenia“ a „Senzitivitu“.
„Čas oneskorenia“ je možné nastaviť od 10 sekúnd do 3 minút.
„Sensi Tivity“ možno nastaviť na 15 m (22°C).
Jas LED svetiel: vonku ＜10 LUX.

Keď sú hodnoty externého osvetlenia > 200LUX, systém vypne PIR senzor;
Spotreba energie: ＜3MA
Elektrický prúd: 380 ~ 430 MA (keď sú všetky svetlá plne zapnuté)
Keď je napájanie nižšie ako <6,4V, systém sa VYPNE.
Ak je napätie batérie nižšie ako 6,6 V, kontrolka LED bude blikať každých 30 sekúnd po dobu 8
hodinách, po 8 hodinách nie je napätie úplné na udržanie práce.
Keď je napájanie nižšie ako <6,2V, systém prejde do režimu „vypnutie“, prúd <25UA.

5. „ZAPNUTÉ“ sochy

Všetky svetlá budú zapnuté, ak je systém nastavený na „ON“. Systém zníži jas na 70 lux (≥
1/3 pôvodného jasu) bez zaznamenania pohybu počas 8 minút.
Elektrický prúd: 500~600MA
Keď je napájanie nižšie ako <6,4V, systém sa VYPNE
Ak je napätie batérie nižšie ako 6,6 V, kontrolka LED bude blikať každých 30 sekúnd po dobu 8
hodinách, po 8 hodinách nie je napätie úplné na udržanie práce.
Keď je napájanie nižšie ako <6,2V, systém prejde do režimu „vypnutie napájania“. Prúd <25UA.

6. Oki Management

Impulzné napätie je 9V, maximálny elektrický prúd je 650MA.
Po pripojení k externému napájaciemu adaptéru LED kontrolka raz zabliká.

Nejaký problém a vyriešený spôsob

1. Zaťaženie nefunguje:
a: Skontrolujte, či je správne zapojenie napájania a záťaže;
b: Skontrolujte, či je zaťaženie dobré;
c: Skontrolujte, či súprava pracovného svetla zodpovedá okolitému svetlu.

2. Citlivosť je nízka:
a: Skontrolujte, či pred detekčným oknom nie je prekážka, ktorá by umožnila príjem signálu;
b: Skontrolujte, či okolitá teplota nie je príliš vysoká;
c: Skontrolujte, či je zdroj indukčného signálu v detekčných poliach;
d: Skontrolujte, či výška inštalácie zodpovedá výške uvedenej v návode;
e: Skontrolujte, či je orientácia pohybu správna.

3. Senzorová lampa nemôže automaticky vypnúť záťaž:
a: Skontrolujte, či je v poli detekcie nepretržitý signál;
b: Skontrolujte, či je nastavenie času najdlhšie;
c: Skontrolujte, či napájanie zodpovedá pokynom;
d: Skontrolujte, či sa teplota v blízkosti lampy senzora zjavne mení, ako napríklad klimatizácia alebo ústredné kúrenie atď.

1. Pri opustení továrne je batéria odpojená. Pri používaní produktu pripojte batériu.
2. Ak výrobok nepoužívate alebo ho dlhodobo uchovávate, odpojte batériu.

Odstráňte inštalačnú základňu
Odskrutkujte dve skrutky na kryte batérie a potom odstráňte kryt.

3. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
4. Keď je zapnutá, neodstraňujte ani nepripájajte inú lampu.
5. Keď sú LED diódy v sérii poškodené, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.

● Pri použití v rôznych prostrediach nenastavujte citlivosť na najvyššiu.
Pretože to môže ľahko viesť k poruche.
● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Zaviazali sme sa propagovať kvalitu a spoľahlivosť produktov, avšak je pravdepodobné, že všetky elektronické komponenty budú neúčinné, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali sme bezpečnostné kvóty, aby sme predišli akýmkoľvek problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
