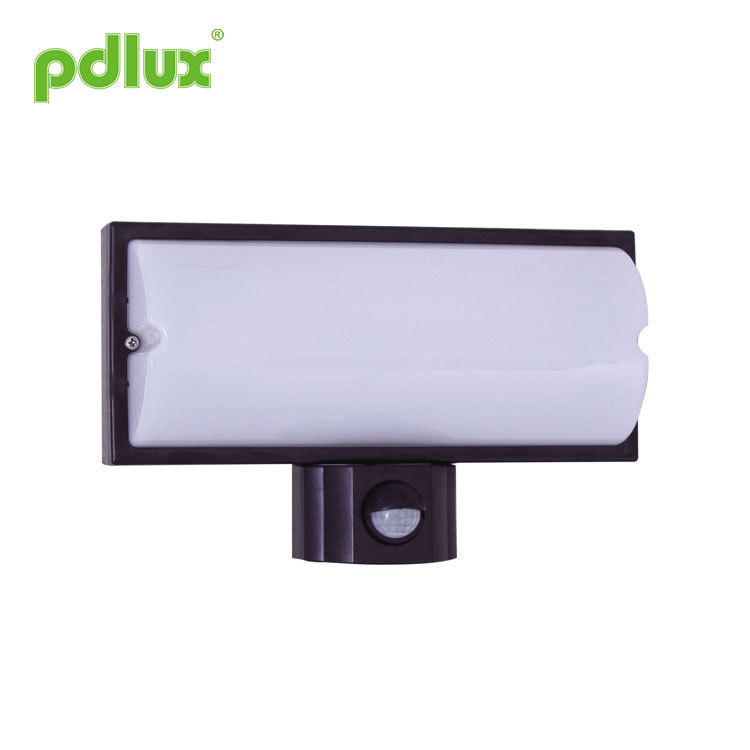

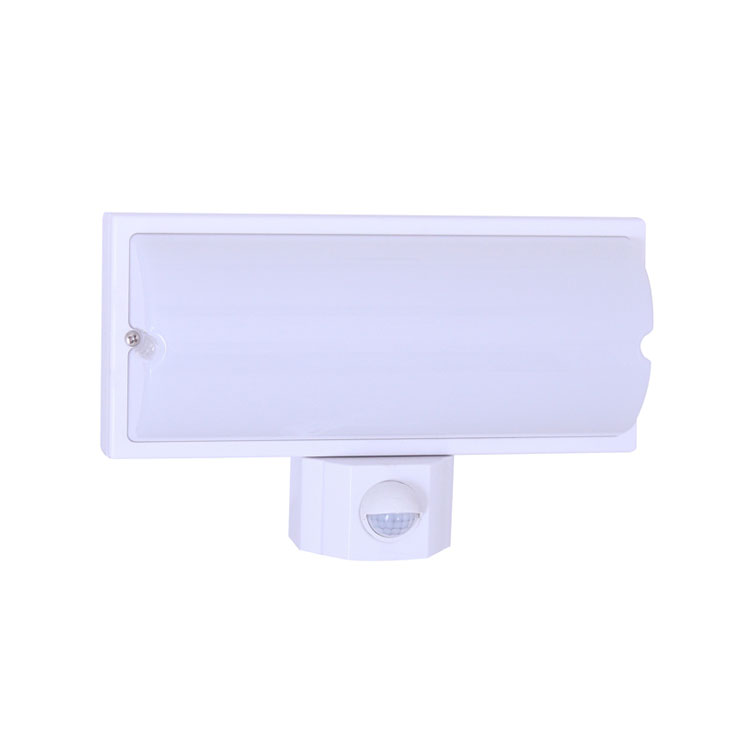

Bunker lampa s infračerveným snímačom pohybu
Vitajte, aby ste si od nás kúpili infračervenú lampu so senzorom pohybu. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín.
Model:PD-PIR2016
Odoslať dopyt
Inštrukcia pre infračervený snímač pohybu PD-PIR2016
INFORMÁCIE O PRODUKTE
 |
LED ako moderný svetelný zdroj sa stal vývojovým trendom v osvetľovacom priemysle s charakteristikami vysokej účinnosti, dlhej životnosti a pomerne nízkej spotreby energie. Ako ho rozumne používať a účinnosť je kľúčovou otázkou v osvetľovacom priemysle.PD-PIR2016 sú navrhnuté s 30 LED diódami (0,45 W). Vďaka rozumnému rozloženiu je tok tepla rovnomerný a dosahuje maximálne optimalizovanú svetelnú účinnosť. A 6W LED lampa môže generovať takmer rovnaký jas v porovnaní s použitím 100W rezistorovej žiarovky. Jej životnosť je 100-krát dlhšia ako u bežných halogénových žiaroviek. Môže spolupracovať so spínačom ľudského senzora, vďaka čomu je úspornejšia a bezpečnejšia s svetlo sa rozsvieti pri príchode a zhasne, keď zhasne. LED lampy sú ideálnym svetlom, ktoré sa rozsvieti pri príchode a zhasne pri zhasnutí. Sú tiež ideálnou náhradou ako energeticky úsporný svetelný zdroj. |
TECHNICKÉ ÚDAJE
|
Napájanie: 220-240V/AC 100-130V/AC Frekvencia napájania: 50/60Hz Detekčný rozsah: 8±2m Max (22°C) Detekčný uhol: 120° Nastavenie času: min:7sec±3sec max: 6 min ± 2 min (nastaviteľné) Ovládanie svetla: <5LUX~2000LUX (nastaviteľné) |
Počet LED: 30PCS Pohotovostný výkon: 0,45W Menovité zaťaženie: 6W Max. Svetelný tok: 367lm Špecifikácie LED: T5050 Inštalačná výška: 1,5 m ~ 3 m
Pracovná teplota: –10°C ~ +40°C |
INFORMÁCIE O SNÍMAČOCH
SPECTROGRAM
NÁZVY KAŽDEJ ČASTI
(PLÁŠŤ LAMPY PRE HLINÍKOVÝ MATERIÁL)
Inštalácia
Poznámka: Prineste si nasledujúce nástroje.
Krok 1 Označte polohu otvoru ceruzkou po určení miesta, kde chcete produkt nainštalovať. (ako obr. 1)
Poznámka: Ak ide o drevenú stenu, nie je potrebné použiť plastovú rozpínaciu skrutku, iba ju upevnite pomocou skrutkovača.
Krok 2 Vyvŕtajte otvory do stien, kde je značka ceruzkou, pomocou elektrickej vŕtačky a vložte plastovú expanziu do otvoru. (ako Obr. 2)
Krok 3 Pripojte kábel k svietidlu cez vstupné otvory pre káble (ako obr. 3)
Krok 4 Ak ide o drevenú stenu, nie je potrebné použiť plastové rozšírenie, stačí zaskrutkovať skrutku pomocou skrutkovača. (Obr. 4a)
Ak to nie je drevená stena, pozrite si krok 2. (ako obr. 4b)
Krok 5 Pripevnite kryt k základni lampy, ktorá bola nainštalovaná na stene. (Obr. 5)
Krok 6 Otvorte kryt ovládacieho panela smerom nadol, nastavte ovládacie gombíky a potom ovládací panel zdvihnite nahor (ako obr. 6).
 |
Dá sa nastaviť v rozsahu od 4 sekúnd (otáčanie proti smeru hodinových ručičiek do konca) do 8 minút (otáčanie v smere hodinových ručičiek do konca). pri testovaní rozsahu detekcie alebo testovaní chôdze by ste mali nastaviť čas na minimum. |
Poznámka: Po zhasnutí svetla musí senzor počkať 1 sekundu, kým sa znova spustí. Až po uplynutí času sa kontrolka pri rozpoznaní signálu opäť rozsvieti.
 |
Hodnotu osvetlenia pracoviska je možné nastaviť v rozsahu 5 ~ 2000LUX Hodnota osvetlenia je približne 5LUX pri otáčaní proti smeru hodinových ručičiek až do konca, hodnota osvetlenia je približne 2000LUX pri otáčaní v smere hodinových ručičiek na koniec. Pri testovaní chôdze alebo nastavovaní rozsahu detekcie počas dňa by ste mali otáčať gombíkom proti smeru hodinových ručičiek až na koniec. |
Poznámka: Pri nastavovaní troch gombíkov príliš netlačte, pretože sú namontované priamo na komponente! V komponente je malé obmedzujúce zariadenie, ktoré sa zlomí, ak pri otočení gombíka na koniec zatlačíte aj silou. Ak sa tak stane, gombíky sa otočia o 360° bez obmedzenia zariadenia. Upozorňujeme, že obmedzený uhol nastavenia gombíkov je 270°.
NÁZVY KAŽDEJ ČASTI
| Chyba | Príčina poruchy | Riešenie |
| Nepracuje so záťažou | Nesprávne nastavené osvetlenie, záťaž je rozbitá | Upravte nastavenie záťaže |
| Napájanie je vypnuté | Zmeňte záťaž | |
| V oblasti detekcie je nepretržitý signál | Zapnite napájanie | |
| Pracujte neustále so záťažou | Senzor nie je správne nainštalovaný |
Skontrolujte nastavenia oblasť detekcie |
| Senzory sa nepodarilo správne zabaliť, pretože nedokážu spoľahlivo detekovať signál | Znovu nainštalujte vonkajší kryt | |
| Pracujte s nákladom | Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.) | Skontrolujte nastavenia oblasti detekcie |
| Pri pohybe signálu pracujte so záťažou | Pohybujúce sa telo je príliš rýchle alebo oblasť detekcie je príliš malá | Skontrolujte nastavenia oblasti detekcie |
1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte iné svietidlo.
3. Keď sú LED diódy v sérii poškodené, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.
Potvrďte s inštaláciou profesie.
Pred inštaláciou a demontážou vypnite napájanie.
Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.
Skrutky použité na puzdre svetla sú bežné pri odoslaní z výroby. Špecifické nerezové skrutky typu Y v plastovom vrecku na skrutky sa používajú na upevnenie tienidla po dokončení inštalácie technikom. Slúžia na ochranu pred elektrickým šok.
