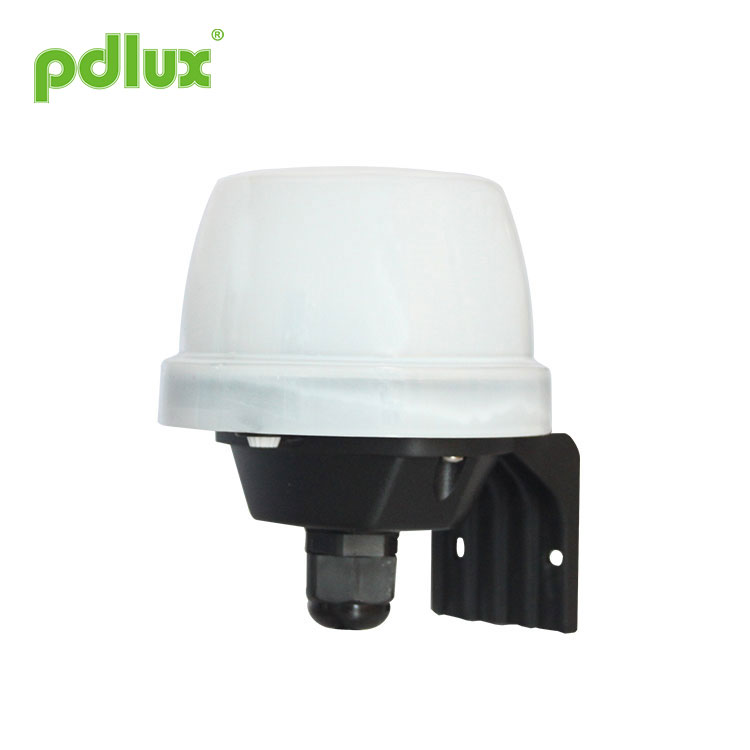

Spínač ovládania denného nočného svetla

Senzor ovládania svetla PD-D20A-Z/PD-D20B-Zpoučenie

Zhrnutie

Tento spínač denného nočného svetla je pokročilý digitálny ovládací optický produkt, ktorý môže pracovať v rozsahu 100-127VAC 50/60Hz alebo 220-240VAC 50/60Hz, ktorý možno automaticky zapínať a vypínať podľa okolitého prostredia.svetlo. Nie je ovplyvnená okolitou teplotou a vlhkosťou, nie je to len cpohodlné, ale aj praktické. Dokáže kontrolovať záťaž nočnej práce.

Používa MCU na presný výpočet spínacích informácií a presné ovládanie relé, aby sa otvorilo pri nule sínusoidy, čím sa otvorí každá záťaž. Keď je sínusová vlna nulová, problém s nábehomprúdu spôsobeného tradičným režimom ovládania, keď sa sínusová vlna otvára pri vysokom napätí, je zamedzené, najmä ak je relé poškodené vysokým prúdom spôsobeným nárazom vysokého napätia na veľkokapacitný kondenzátor.

Tento produkt využíva pokročilú funkciu digitálneho presného výpočtu, ktorá dokáže pripojiť záťaž, keď je sínusová vlna na nulovom potenciáli, čím sa rieši problém nárazového prúdu záťaže, čím sa výrazne zvyšuje záťaž.kapacitu a predĺženie životnosti produktu. Najnovšia metóda ovládania senzorovej technológie hromadnej výroby dokáže jednoducho ovládať akúkoľvek záťaž. Ide o špičkový produkt. Aj keď náklady v porovnaní s tým vzrástlis tradičnou verziou sa výrazne zlepšila spoľahlivosť a životnosť produktu. Tento produkt sa rovná výberu pokoja a bezpečnosti.

Poznámka: Plne digitálny spínač povrchového osvetlenia s dlhou životnosťou: životnosť môže dosiahnuť 5 rokov.

PD-D20A-Z
Napájanie: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Záťaž: 800W (100V-127VAC 50/60Hz)
1500W (220-240VAC 50/60Hz)
Ovládanie svetla: <5Lux-20Lux (nastaviteľné)

PD-D20B-Z
Napájanie: 100-277VAC 50/60Hz
Záťaž: 800W (100V-127VAC 50/60Hz)
1500W (220-240VAC 50/60Hz)
1800W (277VAC 50/60Hz)
Ovládanie svetla: <5Lux-20Lux (nastaviteľné)
Spotreba energie: <0,5W

Funkcia Keď otáčanie proti smeru hodinových ručičiek dosiahne minimum a okolité svetlo <5 Lux, záťaž bude zapnutá. Keď je okolité svetlo > 30 Lux, záťaž sa vypne. Keď rotácia v smere hodinových ručičiek dosiahne maximum a okolité svetlo <20 Lux, záťaž bude zapnutá. Keď je okolité svetlo > 70 Lux, záťaž bude vypnutá.

Všimnite si

1. Pred spínačom ovládania svetla by nemal byť žiadny blok, ktorý by ho ovplyvňoval na prijímanie prirodzeného svetla;
2. Pred spínačom ovládania svetla by nemal byť žiadny kývajúci sa predmet;
3. Neinštalujte jednotku pod svetlo.

Schéma zapojenia drôtu

pripojte L a N k napájaniu;
pripojte L′ a N so záťažou.

Inštalácia

Test 1. Pri testovaní cez deň použite nepriehľadné okno na zakrytie snímacieho svetla (obrázok 5). 2. Keď zakryjete tento nepriehľadný, náklad bude zapnutý. 3. Keď toto nepriehľadné zložíte, záťaž bude vypnutá. 4. Po odskúšaní toto nepriehľadné zložte.
