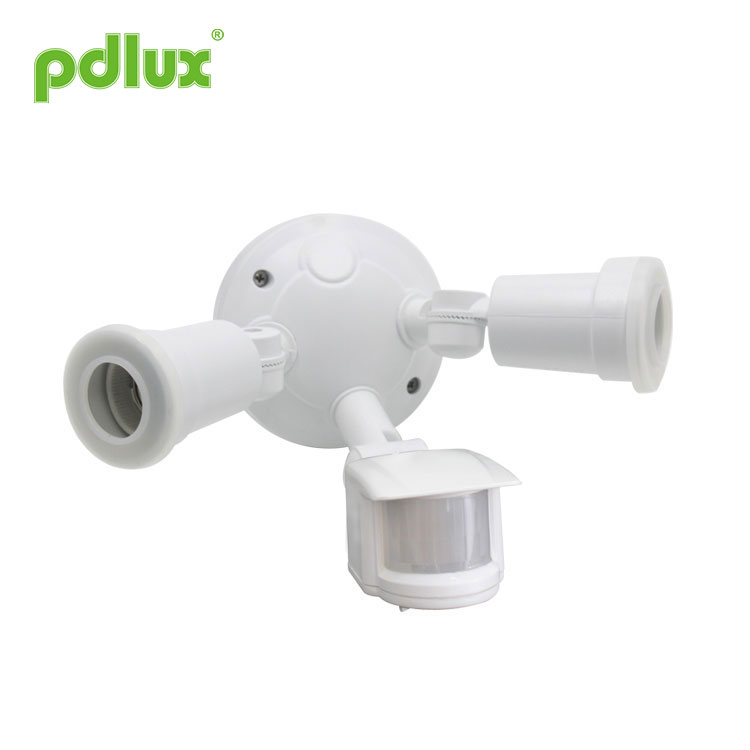

LED lampa so senzorom pohybu s detektorom pohybu Pir

PD-PIR-62F Inštrukcie pre lampu s infračerveným senzorom

Zhrnutie

Tento produkt je energeticky úsporná lampa, ktorá sa môže zapnúť, keď príde, a vypnúť, keď odíde. Dokáže automaticky identifikovať deň a noc. Využíva infračervený detektor vybíjania energie, technológiu IC a SMD, jej výkon je stabilný a spoľahlivý. Keď jeden evstúpi do detekčného poľa a spustí ho, infračervený senzor bude fungovať a rozsvieti lampu. Pri odchode lampa automaticky zhasne.

technické údaje

Funkcia

1. Dokáže automaticky identifikovať deň a noc, ovládanie svetla pri spúšťaní je možné voľne nastaviť, môže pracovať v noci a zastaviť sa počas dňa, môžu ho nastaviť používatelia;
2. Nastaviteľný rozsah detekcie: Dá sa nastaviť podľa miesta použitia;
3. Nastaviteľné nastavenie času: Dá sa upraviť podľa miestneho miesta;
4. Nastavenie času sa pridáva priebežne, ak sa niekto pohne v poli detekcie, keď je lampa zapnutá, čas svietenia sa vypočíta ešte raz na základe posledného odpočinku indukcie a automaticky sa oneskorí čas svietenia.

Inštalácia

Pripojte zdroj energie k lampe podľa schémy zapojenia pri inštalácii.
Vyberte konkrétnu polohu inštalácie podľa nasledujúcej schémy:
I. Uhol detekcie (pohľad zhora)
II. Silné detekčné pole (šípka znamená smer pohybu)
III. Slabé detekčné pole
IV. Rozsah a dosah detekcie (pohľad zboku)

Proces inštalácie:
1) Vyložte držiak lampy, pripevnite základňu na stenu;
2) Pripojte napájací zdroj podľa schémy zapojenia na spodnej miske;
3) Upevnite lampu na základňu a potom ju elektrifikujte.

Poznámka

Neinštalujte ho tam, kde svieti slnko alebo prúd vzduchu a teplota sa zjavne mení;
Nedotýkajte sa detekčného okienka ostrými predmetmi alebo hrubými nečistotami;
Pre maximálne pokrytie priestoru by mala byť jednotka namontovaná 2,5 m nad zemou. Ak je montáž jednotky na 2,5 m nepraktická, jednotka môže byť namontovaná buď nižšie alebo nižšie, ale efektívny spôsob s väčšou plochou sa líši od špecifikácií;
Jednotka funguje tak, že sníma pohybujúci sa zdroj tepla vo väčšej oblasti. Snímač by mal byť nastavený tak, aby smeroval mierne nadol, aby fungoval čo najlepšie. Žiarovky by mali byť tiež nastavené tak, aby smerovali mierne nadol, aby fungovali čo najlepšie. POZNÁMKA: uistite sa, že hlavy svetiel by nemali byť nastavené tak, aby svietili priamo na PIR alebo blízko senzora, inak teplo zo žiarovky ovplyvní senzor;
Ak nepoznáte elektrické vedenie, odporúča sa zabezpečiť si služby kvalifikovaného elektrikára, ktorý môže zabezpečiť, aby inštalácia spĺňala národné a miestne elektrické predpisy;
Nevystavujte ho priamo na daždivom mieste;
Odporúča sa reflektor. Neprekračujte celkový výkon 75 W × 2 watty.

Test

Po inštalácii otočte gombík TIME (2) na doraz (min) proti smeru hodinových ručičiek, než ho zelektrizujete; otočte gombík LUX (3) až na koniec (max) v smere hodinových ručičiek. Lampa by mala byť zapnutá po elektrifikácii, po 30 s po zhasnutí ju znova aktivujte. Ak je všetko v poriadku, otáčaním gombíka nastavenia času nastavte čas svietenia podľa vášho želania, gombíkom LUX (3) nastavte ovládanie svetla a gombíkom SEN (1) nastavte rozsah detekcie.

POZOR:

Pri používaní tohto produktu nastavte citlivosť na vhodnú polohu, ktorú potrebujete, neupravujte citlivosť na maximum, aby ste predišli normálnemu fungovaniu produktu v dôsledku nesprávneho pohybu. Pretože je citlivosť príliš vysoká, môžete nesprávny pohyb ľahko zistiť vietor fúkajúci lístie a závesy, malé zvieratá a nesprávny pohyb v dôsledku rušenia elektrickej siete a elektrických zariadení. Všetky
tieto vedú produkt nefunguje normálne!
Keď produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte.

Nejaký problém a vyriešený spôsob

1. Zaťaženie nefunguje:
a: Skontrolujte, či je správne zapojenie napájania a záťaže;
b: Skontrolujte, či je zaťaženie dobré;
c: Skontrolujte, či súprava pracovného svetla zodpovedá okolitému svetlu.

2. Citlivosť je nízka:
a: Skontrolujte, či pred detekčným oknom nie je prekážka, ktorá by umožnila príjem signálu;
b: Skontrolujte, či okolitá teplota nie je príliš vysoká;
c: Skontrolujte, či je zdroj indukčného signálu v detekčných poliach;
d: Skontrolujte, či výška inštalácie zodpovedá výške uvedenej v návode;
e: Skontrolujte, či je orientácia pohybu správna.

3. Senzorová lampa nemôže automaticky vypnúť záťaž:
a: Skontrolujte, či je v poli detekcie nepretržitý signál;
b: Skontrolujte, či je nastavenie času najdlhšie;
c: Skontrolujte, či napájanie zodpovedá pokynom;
d: Skontrolujte, či sa teplota v blízkosti lampy senzora očividne mení, ako napríklad klimatizácia alebo centrála
kúrenie atď.

● Pri použití v rôznych prostrediach nenastavujte citlivosť na najvyššiu. Pretože to môže ľahko viesť k poruche.
● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Zaviazali sme sa propagovať kvalitu a spoľahlivosť produktov, avšak je pravdepodobné, že všetky elektronické komponenty budú neúčinné, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali sme bezpečnostnú kvótu, aby sme predišli akýmkoľvek problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
