PDLUX zavádza inovované PD-V9H/PD-V9P/PD-V9S X-pásmové dopplerovské snímacie moduly, voliteľná verzia bez pinov
Ningbo PDLUX Electronic Technology oficiálne uvádza na trh vylepšené PD-V9 X-band Dopplerove radarové senzory vrátane PD-V9H, PD-V9P a PD-V9S. Vďaka rôznym rozloženiam kolíkov a dvom bežným frekvenčným možnostiam spolu s voliteľným prispôsobením bez kolíkov táto séria spĺňa rôzne požiadavky na usporiadanie dosiek plošných spojov od svetových výrobcov elektroniky.

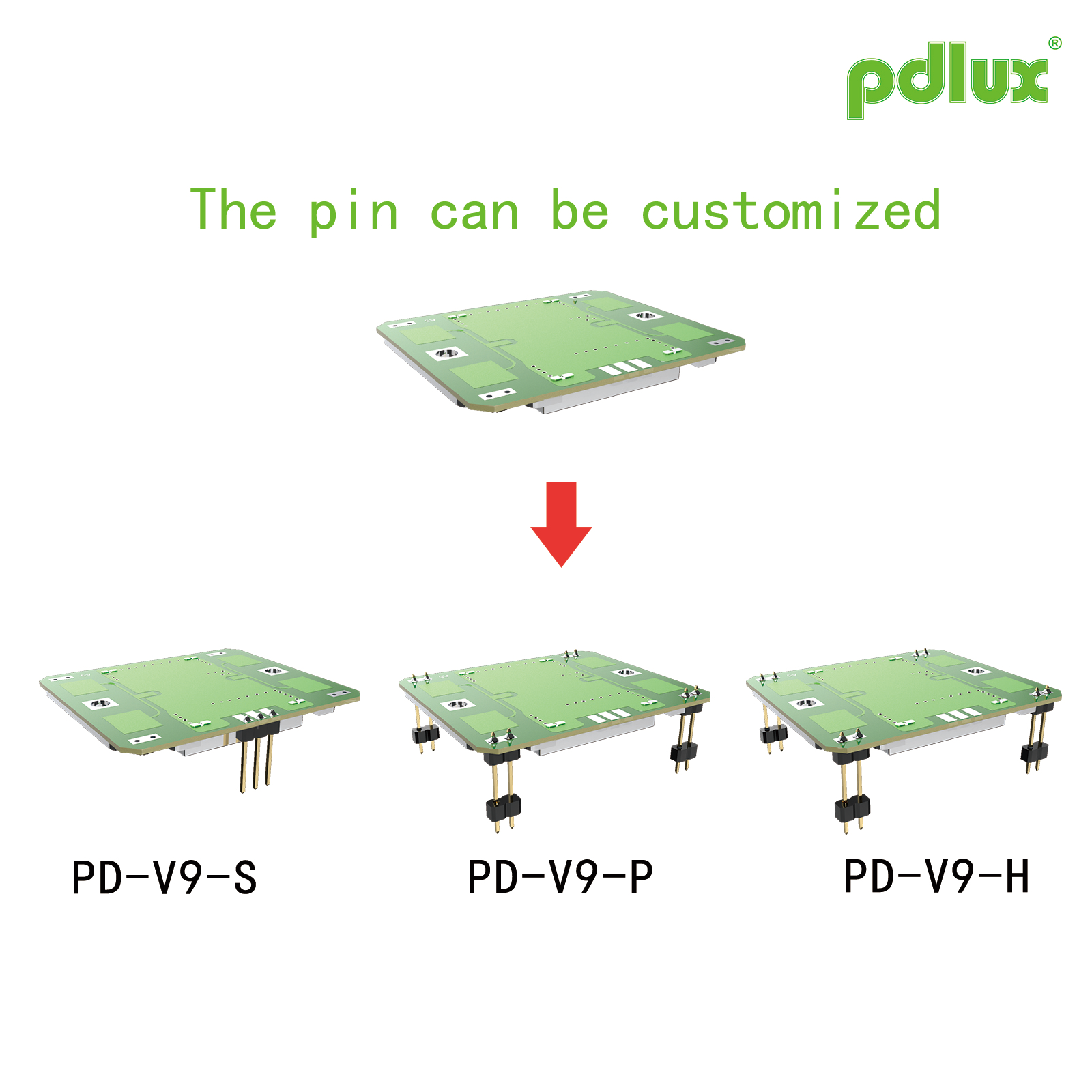

Diferenciácia jadra: Rozloženie kolíkov a výber frekvencie
Všetky tri modely majú rovnaký obvod, anténu a elektrický výkon, s rozdielmi iba v rozstupe kolíkov a prevádzkovej frekvencii, aby vyhovovali regionálnym rádiovým štandardom:
· PD-V9H:10,587 GHz ± 10 MHz (štandardná frekvencia EÚ), X1 = 3,4 mm, X2 = 9,8 mm rozstup kolíkov pre bežný európsky a americký dizajn PCB
· PD-V9P:10,525 GHz ± 20 MHz (celosvetová univerzálna frekvencia), kompaktné kolíky X1 = 3 mm, X2 = 8,9 mm na šetrenie stopy PCB
· PD-V9S:10,525 GHz ± 20 MHz, štandardné rozloženie kolíkov 3,4/9,8 mm pre priamu výmenu starších snímačov
Vlastná možnosť:Na požiadanie sú k dispozícii holé moduly bez kolíkov pre montáž SMD; Veľkosť X3 je možné prispôsobiť podľa špecifikácií zákazníka.
Zjednotené vynikajúce špecifikácie pre všetky série PD-V9
Postavený s DRO dielektrickým rezonátorovým oscilátorom a integrovanou patch anténou, celý rad zdieľa konzistentné špecifikácie:
· Napájacie napätie: DC5V±0,5V, typický prúd pod 32mA; Podporovaný režim napájania PWM pre mimoriadne nízku spotrebu energie
· Typická EIRP: 13dBm (20mW), citlivosť príjmu -90dBc, druhá harmonická ≤-40dBm
· Prevádzková teplota: -30℃~+55℃ bežný rozsah, rozšírený od -40℃ do +80℃
· Uhol lúča: 36° E-rovina, 72° H-rovina; k dispozícii flexibilný montážny uhol
· Certifikácia RoHS a v súlade s ETS 300 440 pre schválenie na globálnom trhu
Široké aplikačné scenáre
Ideálne pre automatické dvere, svetlá so snímačmi pohybu, bezpečnostné alarmy, snímače prítomnosti IoT a zariadenia na detekciu rýchlosti. Pri výmene starých radarových modulov potrebujú používatelia iba vyladiť zosilnenie zosilňovača, aby vyriešili problémy s citlivosťou bez revízie kódu MCU, čo výrazne znižuje náklady na vývoj.
