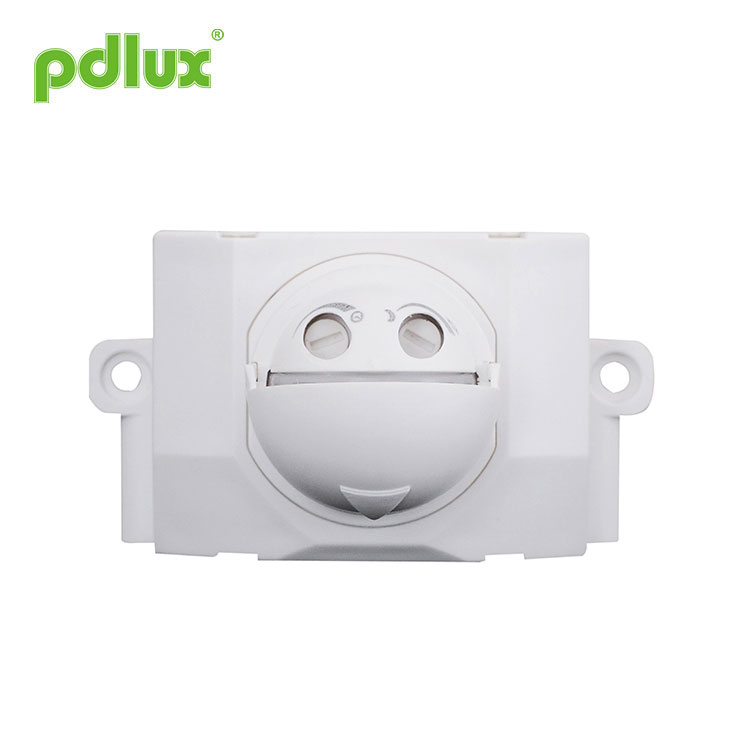

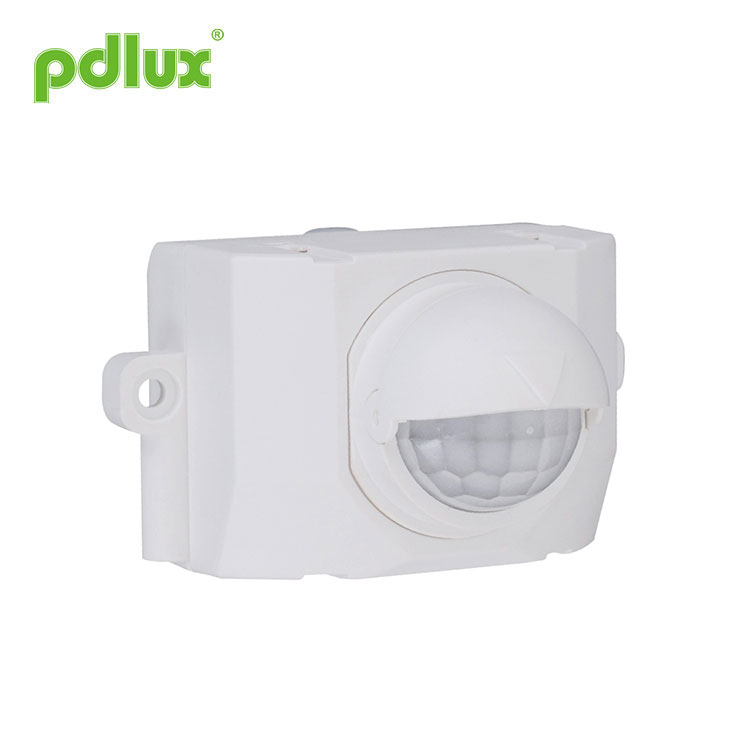

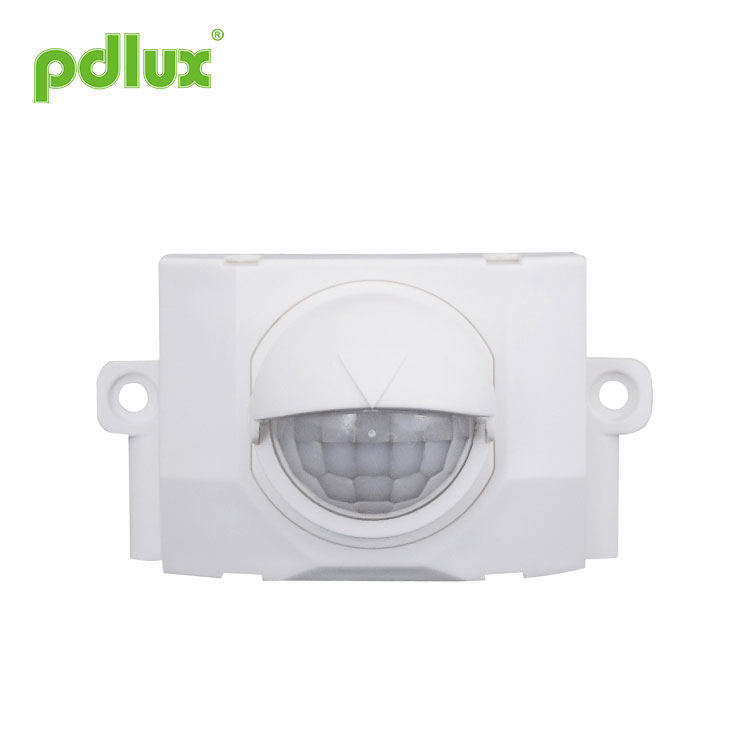

Vonkajší infračervený detektor IP66

Môžete si byť istí, že si kúpite vonkajší infračervený detektor IP66 z našej továrne a my vám ponúkneme tie najlepšie popredajné služby a včasné dodanie. Môže sa zapnúť, keď príde, a po odchode sa automaticky vypne. Jeho výkon je stabilný. Dokáže identifikovať deň a noc. Svetlo sa môže zapnúť, keď človek vstúpi do detekčného poľa a pohne sa, môže sa automaticky vypnúť po opustení detekčného poľa.

technické údaje

(začlenené len v spotrebiči triedy II)

Zdroj energie	220-240VAC  100-130VAC
Frekvencia napájania	50/60 Hz
Rozsah detekcie	8±2 m Max (22°C)
Detekčný uhol	120°
Nastavenie času	Min: 7 s ± 3 s
max	6 min ± 2 min (nastaviteľné)
Ovládanie svetla	<5LUX~2000LUX (nastaviteľné)
Pracovná teplota	–10°C ~ +40°C
Pracovná vlhkosť	<95% RH
Vnímajte rýchlosť pohybu	0,6 m/s -1,5 m/s
Menovité zaťaženie:	1200W Max. / 5 A volfrám (cosφ=1) (220-240VAC) 300W Max. / 2,5 A fluorescenčné (cosφ=0,5) (220-240 V AC) 600W Max. / 2,5 A volfrám (cosφ=1) (100-130VAC) 150W Max. / 1,275 A fluorescenčné (cosφ=0,5) (220-240 V AC)

Informácie o senzore

Schéma zapojenia vodičov

Pozor pri inštalácii
1. V rozsahu zmyslov by nemala byť izolácia;
2. Jednotku by ste nemali inštalovať smerom k oknu a tam, kde sa teplota rýchlo mení (napríklad klimatizácia, sporák), aby nefungovala;
3. Pred oknom snímania by sa nemal nachádzať pohybujúci sa objekt, ako napríklad visiaci ventilátor atď.
4. Ak nepoznáte elektrinu, navrhnite inštaláciu jednotky elektrikárovi alebo skúsenému človeku.

Test

1. Gombík na ovládanie svetla na nastavenie maxima (deň), gombík na nastavenie času na minimum;
2. A asi o 30 s neskôr sa lampa prepne do pracovného stavu, ručička pred oknom senzorovej sondy pri indukcii trasením signálu senzora, svetlo zo svetla okamžite, pri absencii trvalej indukcie pod 7 s ± 2 s alebo tak preč;
3. Ovládač svetla na minimum (noc), svetlá zhasnuté, ručička pred oknom senzorovej sondy sa trasie, svetlo nesvieti. Nepriehľadný predmet (napríklad tkanina) zakrýva detekčné okno, indukčný čas, svetlá, signály pri absencii indukčnej lampy pod 7 s ± 2 s vypnuté ako zvyčajne.

Znepokojujúce

1. zaťaženie nefunguje, skontrolujte prosím:
① či je pripojenie napájania a záťaže správne alebo nie;
② či je zaťaženie dobré alebo nie;
③ či sa pracovné svetlo, ktoré nastavíte, zhoduje s okolitým svetlom alebo nie.

2. Citlivosť je nízka, skontrolujte:

①či je pred snímacím oknom izolácia ovplyvňujúca príjem signálu zo snímača alebo nie;
②či je okolitá teplota príliš vysoká alebo nie;
③či je zdroj snímaného signálu v dosahu snímania alebo nie;

3. Senzor nemôže vypnúť záťaž, skontrolujte prosím:
①či je signál nepretržitého snímania v dosahu snímania alebo nie;
② Či je výkon v súlade so špecifikáciou alebo nie;
③Či sa teplota v blízkosti snímača rýchlo mení, napríklad: klimatizácia, kúrenie atď.

Táto príručka je určená pre aktuálne programovanie obsahu tohto produktu, existujú akékoľvek zmeny a úpravy výrobcu bez upozornenia!

Je prísne zakázané kopírovať obsah návodu na použitie na akékoľvek iné účely bez povolenia spoločnosti.
