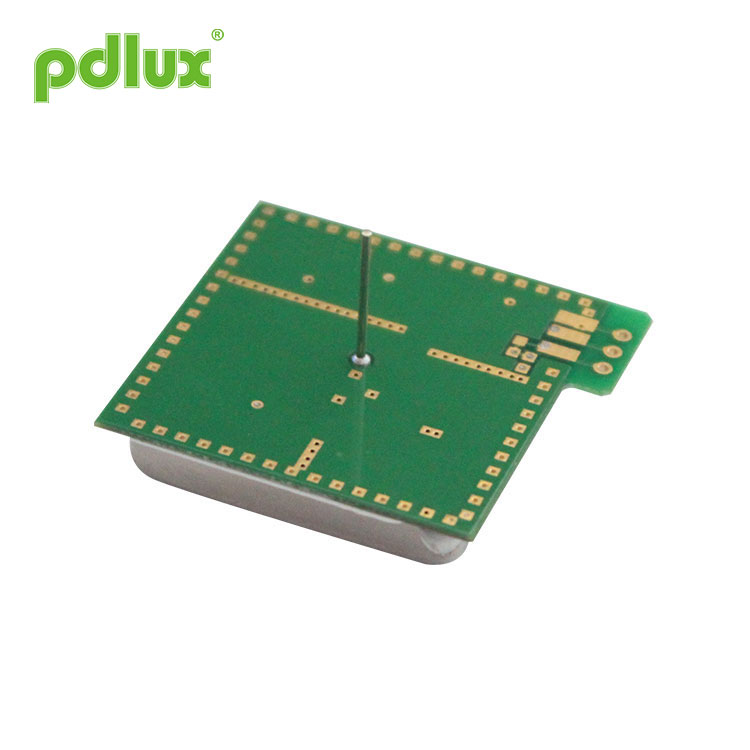

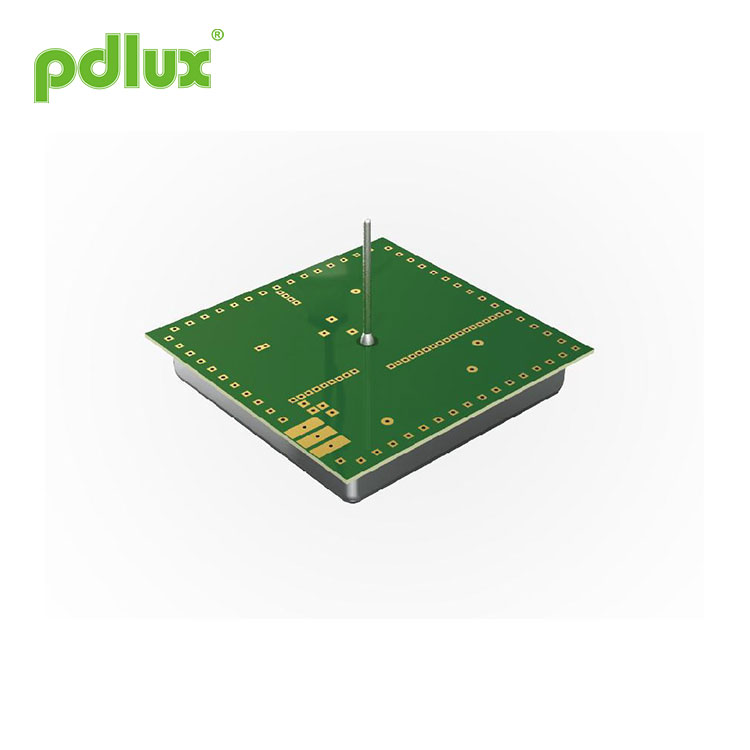

Inštalácia na strop PDLUX PD-V1 5.8GHz Modul mikrovlnného senzora
Stropná inštalácia PDLUX PD-V1 Modul mikrovlnného snímača 5,8 GHz je modul B-statického dopplerovského vysielača / vysielača v pásme C. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul využíva vstavaný zosilňovač a priame výstupy. zosilňovací signál, šetrí obvod externého zosilňovača, zjednodušuje spracovanie signálu a uľahčuje pripojenie k ovládaču.
Model:PDLUX PD-V1
Odoslať dopyt
Inštalácia na strop PDLUX PD-V1 5.8GHz Modul mikrovlnného senzora is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
Inštalácia na strop PDLUX PD-V1 5.8GHz Modul mikrovlnného senzora is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of Inštalácia na strop PDLUX PD-V1 5.8GHz Modul mikrovlnného senzora
- Inteligentný prepínač
- Nízky bezdrôtový výstupný výkon |
Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu Podľa FCC časť 15.249 Podľa EN 62321, smernice ROHS-2011/65 / eu Podľa smernice REACH-1907/2006 / ec |
|
Anténny lúčový vzor (všesmerový)
|
Veľkosť výrobkov
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||
| Nastavenie frekvencie | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Vyžarovaný výkon (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Čas vyrovnania |
|
5 |
|
10 | pani | ||||
| Sila prijatého signálu | 2 | 150 | 200 | 300 | μVp-p | ||||
| Hluk | 3 | 100 | 150 | 200 | mVrms | ||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Terajšia konzumácia |
|
18 | 20 | 25 | mA | ||||
| Frekvencia opakovania impulzu | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Šírka pulzu | 4 | 15 | 50 | 70 | EcSec | ||||
| Prevádzková teplota |
|
-15 | 22 | 75 | ℃ | ||||
| Váha |
|
6.0 | 6.5 | 7.0 | g | ||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 36dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
