Zhrnutie

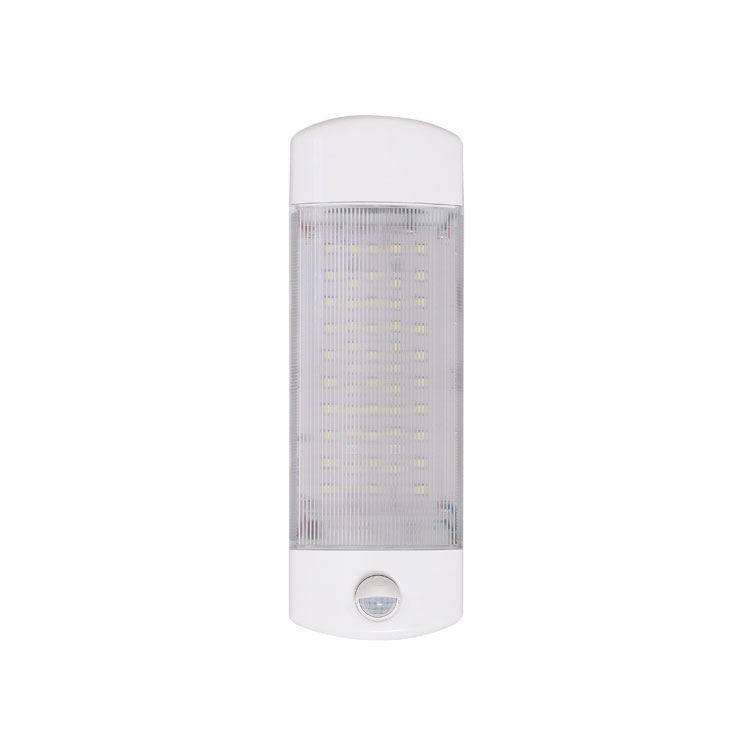

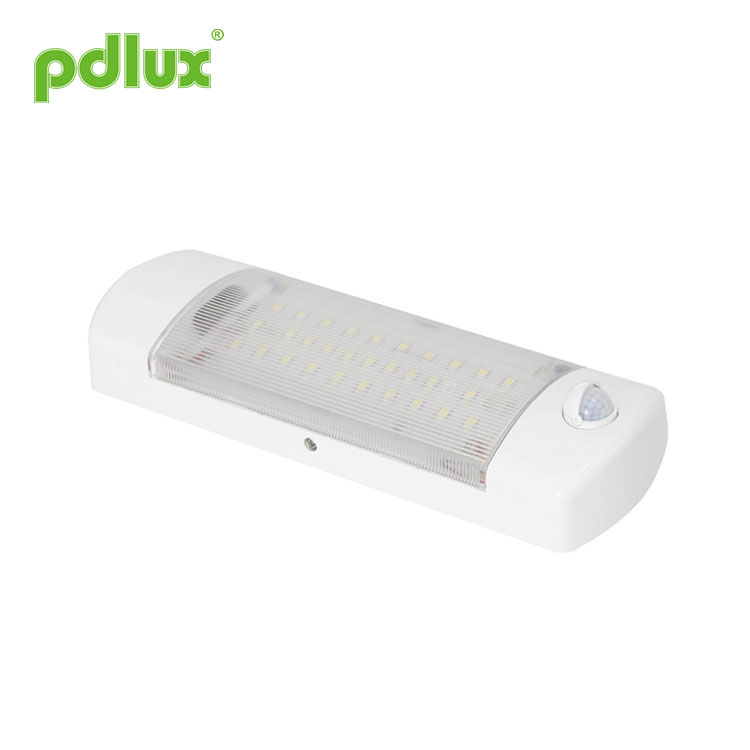

LED ako moderný svetelný zdroj sa stal vývojovým trendom v osvetľovacom priemysle s charakteristikami vysokej účinnosti, dlhej životnosti a relatívne nízkej spotreby energie. Ako ho rozumne a efektívne využívať je kľúčovou otázkou v osvetľovacom priemysle. PD-PIR2021 sú navrhnuté s 30 LED diódami (0,2W). Jeho rozumné rozloženie zabezpečuje rovnomerný tok tepla a dosahuje maximálne optimalizovanú svetelnú účinnosť. A 6W LED lampa môže generovať takmer rovnaký jas v porovnaní s použitím 40W odporovej halogénovej lampy. Jej životnosť je 100-krát dlhšia ako u bežných halogénových žiaroviek. Môže fungovať so spínačom ľudského senzora, vďaka čomu je úspornejšia a bezpečnejšia s svetlo sa zapne, keď človek príde, a zhasne, keď zhasne. LED lampy sú ideálnou náhradou ako energeticky úsporný svetelný zdroj.
technické údaje
Napájanie: 220-240V/AC
Frekvencia napájania: 50Hz
Menovité zaťaženie: 6W Max.
Dosah detekcie: 12 m (Max) (24 °C)
Nastavenie času: min: 7±3 sek
max: 6±2 min (nastaviteľné)
Ovládanie svetla: <10LUX~denné svetlo (nastaviteľné)
Detekčný uhol: 130°
Pracovná teplota: –10˚C ~ +40˚C
Pracovná vlhkosť: <93%RH
Inštalačná výška: 1,8 m ~ 3,5 m
(Inštalácia na strop alebo na stenu)
Rýchlosť pohybu detekcie: 0,6~1,5m/s
Množstvo LED: 30KS
Výkon jednej LED: 0,2W
Svetelný tok: 280lm
Názov každej časti Montážne diely
Informácie zo snímača
Spektrogram
Inštalácia
Krok 1 Označte polohu otvoru ceruzkou po určení miesta, kde chcete produkt nainštalovať. (Obr. 1)
Poznámka: Ak ide o drevenú stenu, nie je potrebné použiť plastovú rozpínaciu skrutku, stačí skrutku upevniť pomocou skrutkovača.
Krok 2 Vyvŕtajte otvory do stien, kde je značka ceruzkou, pomocou elektrickej vŕtačky a vložte plastové rozťahovacie skrutky do otvoru. (Obr. 2)
Krok 3 Pripojte kábel k svietidlu cez vstupné otvory pre káble. (Obr. 3)
Krok 4 Ak ide o drevenú stenu, nie je potrebné použiť plastovú rozpínaciu skrutku, stačí skrutku zasunúť pomocou skrutkovača. (Obr. 4a), Ak nejde o drevenú stenu, pozrite si krok 2. (Obr. 4b)
Krok 5 Upevnite kryt na základňu lampy, ktorá bola nainštalovaná na stene. (Obr. 5)
Krok 6 Otvorte kryt ovládacieho panela smerom nadol a nastavte ovládacie gombíky a potom zakryte ovládací panel smerom nahor. (Obr. 6)
Ovládanie pracovného svetla je možné nastaviť v rozsahu 10 ~ 2000 LUX, ovládanie svetla je približne 10 LUX pri otáčaní proti smeru hodinových ručičiek až do konca, ovládanie svetla je približne 2 000 LUX pri otáčaní v smere hodinových ručičiek až do konca. Pri teste chôdze alebo pri nastavovaní rozsahu detekcie počas dňa by ste mali otáčať gombíkom proti smeru hodinových ručičiek až na koniec.
Dá sa nastaviť v rozsahu od 5 sekúnd (otáčanie proti smeru hodinových ručičiek do konca) do 8 minút (otáčanie v smere hodinových ručičiek do konca). Časovač bude prepočítavať, keď senzor zaznamená pohybujúci sa signál pred koncom posledného času, preto odporúčame pri vykonávaní detekcie by ste mali nastaviť čas na minimum
Poznámka: Po zhasnutí svetla musí senzor počkať 1 sekundu, kým sa znova spustí. Až po uplynutí času sa kontrolka pri rozpoznaní signálu opäť rozsvieti.
Poznámka: Pri nastavovaní troch gombíkov príliš netlačte, pretože sú namontované priamo na komponente! V komponente je malé obmedzovacie zariadenie, ktoré sa zlomí, ak pri otočení gombíka na koniec zatlačíte príliš. Ak sa tak stane, gombíky sa otočia o 360° bez obmedzenia zariadenia. Upozorňujeme, že obmedzený uhol nastavenia gombíkov je 270°.
Porucha a riešenie
Chyba
Príčina poruchy
Riešenie
Nepracuje so záťažou
Nesprávne nastavené osvetlenie, záťaž je rozbitá
Upravte nastavenie záťaže
Napájanie je vypnuté
Zmeňte záťaž
V oblasti detekcie je nepretržitý signál
Zapnite napájanie
Pracujte neustále so záťažou
Senzor nie je správne nainštalovaný
Skontrolujte nastavenia oblasti detekcie
Keď nie je žiadny pohyblivý signál, pracujte so záťažou
Senzory sa nepodarilo správne zabaliť, pretože nedokážu spoľahlivo detekovať signál
Znovu nainštalujte vonkajší kryt
Pohyblivý signál je snímaný senzorom (pohyb za stenou, pohyb malých predmetov a pod.)
Skontrolujte nastavenia oblasti detekcie
Pri pohybe signálu pracujte so záťažou
Pohybujúce sa telo je príliš rýchle alebo oblasť detekcie je príliš malá
Skontrolujte nastavenia oblasti detekcie
1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte iné svietidlo.
3. Keď sú sériové LED diódy poškodené, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.
● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.
Skrutky použité na puzdre svetla sú bežné pri odoslaní z výroby. Špecifické nerezové skrutky typu Y v plastovom vrecku na skrutky sa používajú na upevnenie tienidla po dokončení inštalácie technikom. Slúžia na ochranu pred elektrickým šok.
