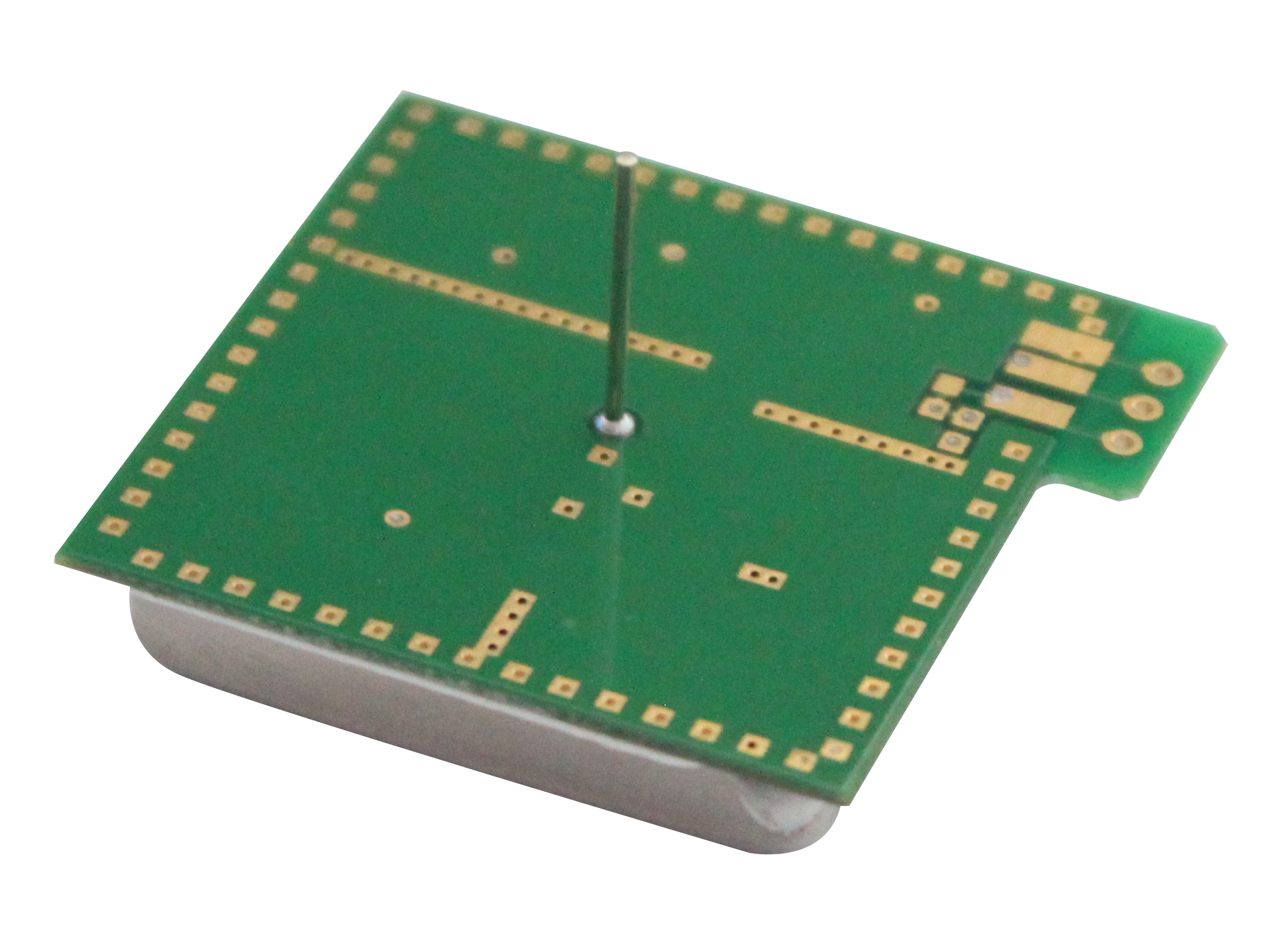

Inštalácia na strop Modul mikrovlnného senzora 5,8 GHz
Stropná inštalácia Modul mikrovlnného senzora 5,8 GHz je modul bi-statického Dopplerovho vysielača a prijímača v pásme C. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, ktorý využíva vstavaný obvod zosilňovača a priamo vydáva zosilňovací signál, šetrí obvod externého zosilňovača , zjednodušuje spracovanie signálu a uľahčuje prepojenie s ovládačom.
Model:PD-V1
Odoslať dopyt
Stropná inštalácia Modul mikrovlnného snímača 5,8 GHz je modul bi-statického Dopplerovho vysielača a prijímača v pásme C. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, ktorý využíva obvod vstavaného zosilňovača a priamo vydáva zosilňovací signál, šetrí obvod externého zosilňovača , zjednodušuje spracovanie signálu a uľahčuje pripojenie k ovládaču.
Stropná inštalácia Modul mikrovlnného senzora 5,8 GHz je ideálne vhodný pre senzor obsadenosti v automatických spínačoch osvetlenia. Stropná inštalácia Modul mikrovlnného snímača 5,8 GHz možno použiť aj pre detektory vlámania na strop.
|
Aplikácia stropnej inštalácie Modul mikrovlnného senzora 5,8 GHz
●Inteligentný spínač
●Nízky výkon bezdrôtového pripojenia |
Podľa EN 300440-V2.1.1、EN 62479：2010, RED smernica-2014/53/eu Podľa FCC časť 15.249 Podľa EN 62321, smernice ROHS-2011/65/eu Podľa smernice REACH-1907/2006/ES |
|
Vzor lúča antény (všesmerový)
|
Veľkosť produktov
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||
| Nastavenie frekvencie | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Radiated Power (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Čas vyrovnania |
|
5 |
|
10 | pani | ||||
| Sila prijatého signálu | 2 | 150 | 200 | 300 | μVp-p | ||||
| Hluk | 3 | 100 | 150 | 200 | mVrms | ||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Terajšia konzumácia |
|
18 | 20 | 25 | mA | ||||
| Frekvencia opakovania impulzov | 4 | 2.0 | 2.2 | 3.0 | kHz | ||||
| Šírka pulzu | 4 | 15 | 50 | 70 | μSec | ||||
| Prevádzková teplota |
|
-15 | 22 | 75 | ℃ | ||||
| Hmotnosť |
|
6.0 | 6.5 | 7.0 | g | ||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 36 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
