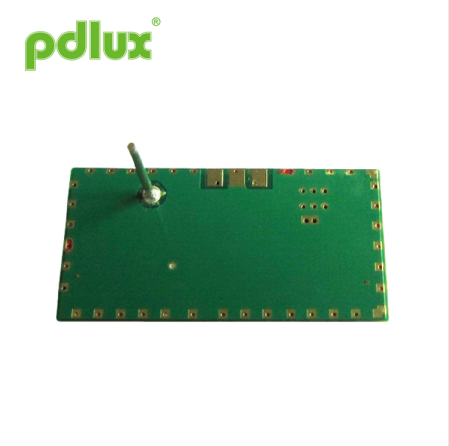

Mikrovlnný HF senzorový modul
Mikrovlnný HF senzorový modul je modul bi-statického Dopplerovho vysielača a prijímača v pásme C. Využíva vstavaný externý obvod zosilneného signálu rezonátorového oscilátora (CRO). Citlivejší a nižšia spotreba energie ako V2. Pre zákazníkov je výhodné vyvíjať rôzne produkty.
Model:PD-V4
Odoslať dopyt
Mikrovlnný HF senzorový modul
|
Aplikácia mikrovlnného vysokofrekvenčného senzorového modulu ● Inteligentný spínač ● Automatické svetlo ● Detekcia narušiteľa Vlastnosť a výhoda ● Nízky výkon bezdrôtového pripojenia ● Nízka spotreba energie ● Bezkontaktná detekcia ● Jednoduché zladenie s externým obvodom ● Vysoká schopnosť zabraňovať zasekávaniu ● Vyhovujú rôznym drsným prostrediam ● Nízky výstup hluku Mikrovlnný HF senzorový modul modul bi-statického Dopplerovho vysielača a prijímača v pásme C. Využíva vstavaný externý obvod zosilneného signálu rezonátorového oscilátora (CRO). Citlivejší a nižšia spotreba energie ako V2. Pre zákazníkov je výhodné vyvíjať rôzne produkty. Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia. Podľa EN 300440-V2.1.1, EN 62479:2010, RED smernica-2014/53/eu Podľa FCC časť 15.249 V súlade s EN 62321, smernicou ROHS-2011/65/eu Podľa smernice REACH-1907/2006/ES |
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
Nastavenie frekvencie |
1 |
5.75 |
5.80 |
5.85 |
GHz |
Radiated Power (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
Čas vyrovnania |
|
5 |
10 |
20 |
μSec |
Sila prijatého signálu |
2 |
150 |
200 |
300 |
μVp-p |
Hluk |
3 |
0.5 |
|
2 |
mVrms |
Napájacie napätie |
|
4.75 |
5.00 |
5.25 |
VDC |
Terajšia konzumácia |
|
12 |
12.5 |
13.5 |
mA |
Frekvencia opakovania pulzu |
4 |
2.0 |
2.2 |
3.0 |
kHz |
Šírka pulzu |
4 |
15 |
50 |
70 |
μSec |
Prevádzková teplota |
|
-15 |
22 |
90 |
℃ |
Hmotnosť |
|
4.5 |
4.8 |
5.3 |
g |
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 64 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
