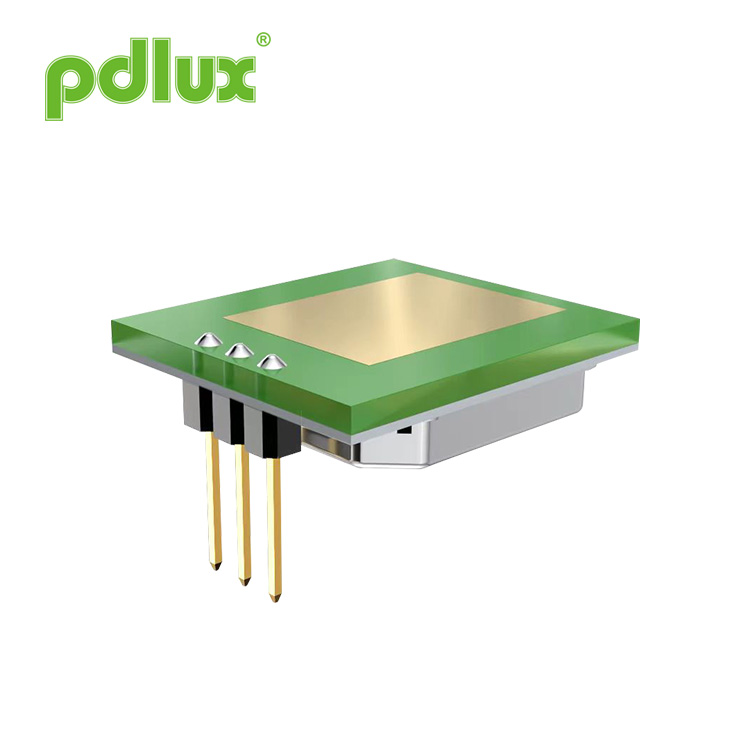

Mikrovlnný pohybový senzor PD-V5-N 360° 5,8 GHz
Mikrovlnný pohybový senzor PD-V5-N 360° 5,8 GHz je modul bi-statického Dopplerovho vysielača a prijímača v pásme C. Prijíma vstavaný externý obvod zosilneného signálu rezonátorového oscilátora (CRO), pre zákazníkov je vhodný na vývoj rôznych produktov.
Model:PD-V5-N
Odoslať dopyt
Mikrovlnný pohybový senzor PD-V5-N 360° 5,8 GHz
VAROVANIE: Skutočný rozsah detekcie súvisí so zosilnením signálu obvodu, celkovým rozložením PCBA a prahom MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 64 dB.
Aplikácia
Inteligentný spínač
Automatické svetlo
Detekcia narušiteľa
Nízky výkon bezdrôtového pripojenia
Nízka spotreba energie
Bezkontaktná detekcia
Jednoduché zladenie s vonkajším obvodom
Vysoká schopnosť proti rušeniu Vyhovuje rôznym drsným prostrediam
Nízky výstup hluku
Inteligentný spínač
Automatické svetlo
Detekcia narušiteľa
Nízky výkon bezdrôtového pripojenia
Nízka spotreba energie
Bezkontaktná detekcia
Jednoduché zladenie s vonkajším obvodom
Vysoká schopnosť proti rušeniu Vyhovuje rôznym drsným prostrediam
Nízky výstup hluku
Mikrovlnný pohybový senzor PD-V5-N 360° 5,8 GHz je bi-statický v pásme C
Dopplerov modul transceivera. Využíva vstavaný rezonátorový oscilátor (CRO)
externý obvod zosilneného signálu, pre zákazníkov je to výhodné
vyvíjať rôzne produkty.
Tento modul je ideálne vhodný pre snímač obsadenosti v automatickom osvetlení Môže byť tiež použitý pre stropné detektory vlámania.
Tento modul je ideálne vhodný pre snímač obsadenosti v automatickom osvetlení Môže byť tiež použitý pre stropné detektory vlámania.
Podľa EN 300440, EN 62479
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
Veľkosť produktov
Referenčné obvody
Referenčné obvody
Technické parametre
Parameter | Poznámky | Min | Typ | Max | Jednotky |
Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V |
2.85 | 3.00 | 3.15 | |||
Nastavenie frekvencie | 1 | 5.75 | 5.80 | 5.85 | GHz |
Radiated Power (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
Sila prijatého signálu | 2 | 150 | 200 | 300 | μVp-p |
Terajšia konzumácia |
|
18.5 | 19 | 19.5 | mA |
Prevádzková teplota |
|
-30 | 25 | 105 | ℃ |
VAROVANIE: Skutočný rozsah detekcie súvisí so zosilnením signálu obvodu, celkovým rozložením PCBA a prahom MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 64 dB.
