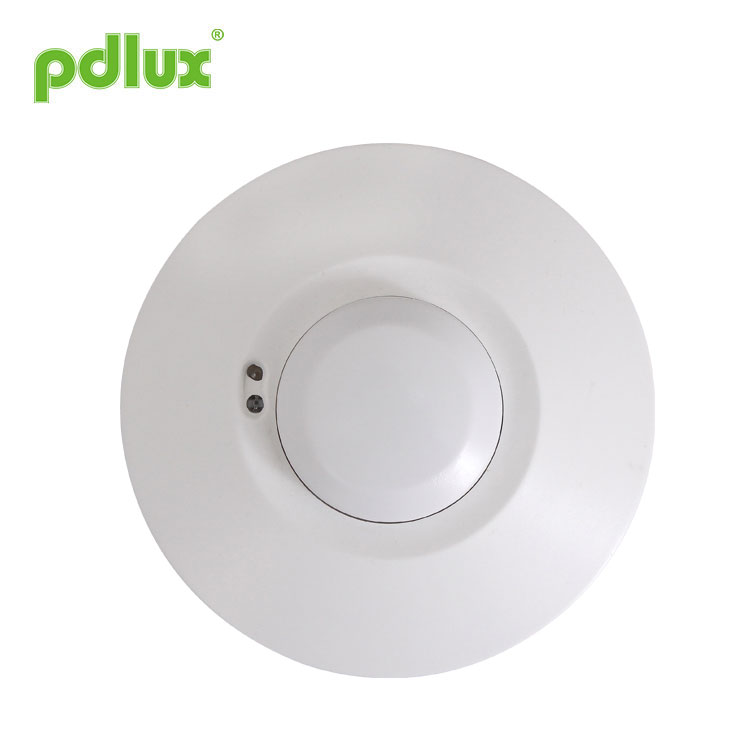

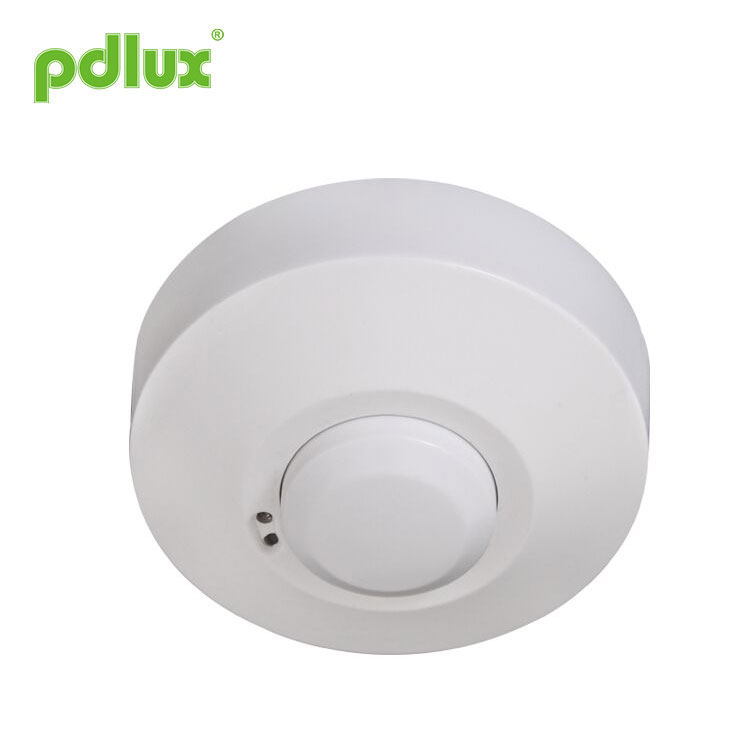

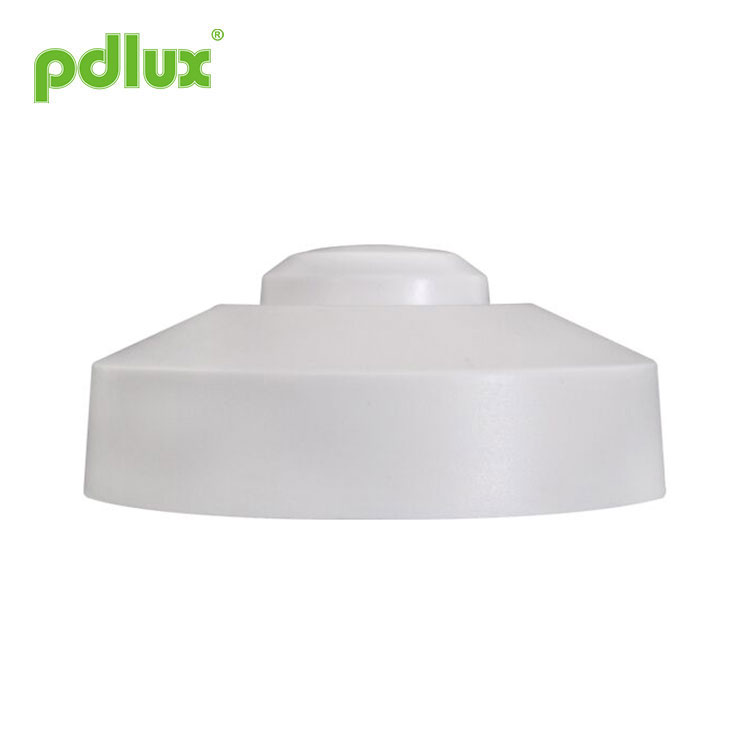

Okrúhly mikrovlnný senzor Detektor pohybu
Kruhový mikrovlnný senzor pohybu detektora je podľa mikrovlnného dopplerovho efektu, to môže byť
široko používaný ako automatický riadiaci spínač, bezpečnostný systém a automatický video riadiaci systém ATM, as
ako aj iná oblasť automatického riadenia indukcie. Spôsob detekcie má v porovnaní s nižšie uvedené výhody
iné takto: 1. Bezkontaktná detekcia, 2. Vhodné do zlého prostredia, odolné voči teplote, vlhkosti,
hluk, vzduch, prach, svetlo... 3. Schopnosť RF rušenia, 4. Vysielací výkon iba 0,2 mW, nepoškodí človeka
telo. Jednoduchá inštalácia + jednoduché zapojenie. Používame vhodný mikroprocesný integrátor, a to nielen pre vysoké
citlivosť a široký rozsah detekcie a pri veľmi spoľahlivej práci je chybovosť extrémne nízka, môže byť stabilná
pracuje v teplotnom rozsahu: - 15 ~ + 70 stupňov Celzia.
Model:PD-MV1012-Z
Odoslať dopyt
Môžete si byť istí, že si kúpite okrúhly mikrovlnný snímač pohybu z našej továrne a my vám ponúkneme najlepší servis po predaji a včasné dodanie. Používa MCU na presný výpočet informácií o prepínači a presne riadi relé, ktoré sa má zapnúť v nulovom bode sínusoidy, takže každá záťaž je zapnutá. V nulovom bode sínusovej vlny sa predíde problémom s nábehovým prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé poškodenia veľkého prúdu generované veľkokapacitným kondenzátorom pri náraze vysokého napätia. napätie pod záťažou.
Kvôli diverzifikácii súčasnej elektrickej záťaže majú najmä LED lampy, energeticky úsporné žiarivky a žiarivky kondenzátory s rôznymi kapacitami. To je katastrofa pre relé. Niekedy môže 50W LED lampa generovať nárazové prúdy 80 až 120 A.
Bežné 10A relé dokáže vydržať iba 3-násobok nárazového prúdu a je pravdepodobné, že relé sa o niekoľko dní alebo niekoľkokrát pokazí. To je dôvod, prečo má konvenčný snímač na trhu krátku životnosť a malý zaťažovací prúd.
Na prekonanie tohto problému používa tento produkt pokročilý výpočet digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa rieši problém s nárazovým prúdom záťaže, výrazne sa zvyšuje kapacita záťaže a predlžuje sa životnosť produktu.
Najnovšia metóda riadenia senzorovej technológie sériovej výroby dokáže jednoducho ovládať akúkoľvek záťaž. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s bežnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná výberu pokoja a bezpečnosti.
POZNÁMKA:
|
Vysokofrekvenčný výstup tohto snímača je <0,2 mW - to je len jeden 5000 vysielacieho výkonu mobilného telefónu alebo výkonu mikrovlnnej rúry. |
|
technické údaje
|
Zdroj energie: |
220-240VAC 50/60Hz |
|
Vysielací výkon: |
<0,2 mW |
|
Menovité zaťaženie: |
1200 W. akékoľvek zaťaženie |
|
Montážne miesto: |
v interiéri, montáž na strop |
|
Detekčný uhol: |
360° |
|
Detekčný rozsah（22℃）: |
1-8m (polomery) (nastaviteľné) |
|
Nastavenie času: |
8 sekúnd až 12 minút (nastaviteľné) |
|
Ovládanie svetla: |
2~2000LUX (nastaviteľné) |
|
Pracovná teplota: |
-15°C~+70°C |
|
HF systém: |
5,8 GHz CW Elektrická vlna, pásmo ISM |
Informácie o senzore
Inštalácia
1. Uchovávajte ho mimo dosahu detí.
2. Pri inštalácii sa vyhnite ohňu/vysokej teplote/vlhkým miestam.
3. Potvrďte, kedy je vypnutý prístup k napájaciemu káblu.
1．Zložte horný kryt otočením proti smeru hodinových ručičiek (pozri obr. 1) a potom utiahnite dve skrutky pripevňujúce stredný kryt (pozri obr. 2);
2．Pridržte základňu pri strope a označte vyvŕtané otvory (pozri obr. 3), pričom dávajte pozor na všetky existujúce káble v strope;
3．Vyvŕtajte otvory, vložte hmoždinky (priemer 6 mm) (pozri obr. 4);
4．Napájací a napájací kábel prevlečte cez otvory v základni (pozri obr. 5);
5．Priskrutkujte základňu na miesto (pozri obr. 6);
6．Zapojte sieťový zdroj a kábel záťaže do pripájacej svorky podľa značky pripájacieho kábla.
7．Zatvorte stredný kryt (pozri obr. 6) a nastavte gombík do polohy;
8．Nasaďte sklenené tienidlo a otočte ním v smere hodinových ručičiek (pozri obr. 6).

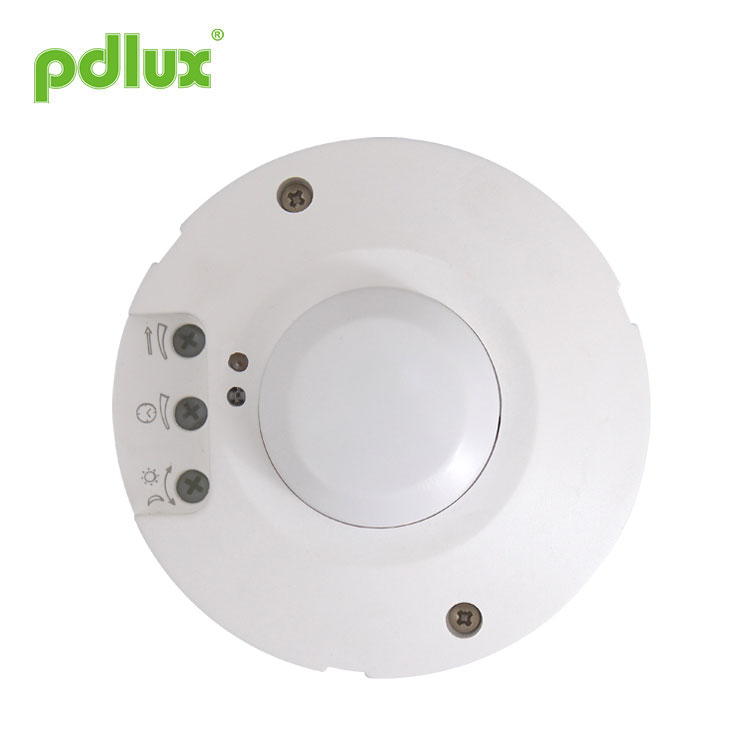

Ovládací gombík
|
Nastavenie rozsahu detekcie (citlivosť) |
Detekčný rozsah je termín používaný na opis polomerov viac-menej kruhového detekčná zóna vytvorená na zemi po namontovaní senzorového svetla vo výške 2,5 m, otočte ovládač detekcie úplne proti smeru hodinových ručičiek, aby ste zvolili minimálnu detekciu rozsah (približne 1m polomer) a úplne v smere hodinových ručičiek, aby ste zvolili maximálny dosah detekcie (cca 8m polomery). |
|
|
POZNÁMKA: vyššie uvedený rozsah detekcie sa získa v prípade osoby, ktorá je medzi nimi 1,6 m ~ 1,7 m vysoký so strednou postavou a pohybuje sa rýchlosťou 1,0 ~ 1,5 m/s. ak osoba zmení sa postava, postava a rýchlosť pohybu, zmení sa aj rozsah detekcie.
polohu, ktorú potrebujete, nenastavujte citlivosť na maximum, aby ste sa vyhli výrobok nefunguje normálne v dôsledku nesprávneho pohybu. Kvôli citlivosti je príliš vysoká, ľahko zistí nesprávny pohyb vetrom fúkajúcim lístie a závesy, malé zvieratá a nesprávny pohyb v dôsledku rušenia elektrickej siete a elektriky zariadení. Všetky tieto vedú produkt nefunguje normálne!
primerane a potom to otestujte. |
||
|
Nastavenie času |
Svetlo je možné nastaviť tak, aby svietilo na ľubovoľnú dobu medzi cca. 8 sek (úplne otočte proti smeru hodinových ručičiek) a maximálne 12 minút (úplne otočte v smere hodinových ručičiek). Akýkoľvek pohyb zaznamenaný pred uplynutím tohto času znova spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekcie zóny a na vykonanie testu chôdze. |
|
|
POZNÁMKA: po vypnutí svetla trvá cca. 1 sekundu predtým, ako to bude možné na opätovné spustenie detekcie pohybu. Svetlo sa rozsvieti iba dovnútra reakciu na pohyb po uplynutí tejto doby. |
||
|
Nastavenie ovládania svetla |
Zvolený prah svetelnej odozvy môže byť nekonečne od cca. 2-2000 luxov. Otočte ho úplne proti smeru hodinových ručičiek, aby ste zvolili prevádzku od súmraku do úsvitu pri asi 2 luxoch. Otočte ho úplne v smere hodinových ručičiek, aby ste zvolili prevádzku pri dennom svetle pri asi 2000 luxoch. TPri nastavovaní detekcie sa musí gombík otočiť úplne v smere hodinových ručičiek zóny a vykonaním testu chôdze za denného svetla. |
|
|
Poznámka: Nenastavujte tri funkčné tlačidlá príliš. Teda pretože tri funkčné tlačidlá boli spojené s komponentmi priamo v každom z troch komponentov je malá zátka, keď nastavíte tlačidlá od začiatku do konca, nadmerné otáčanie poškodí zátka a vedú k 360° nepretržitej otočke. Úprava limit rozsahu je 270°, venujte prosím tomuto pozornosť. |
||
Riešenie problémov
|
Porucha |
Príčina |
Náprava |
|
Zaťaženie nebude fungovať |
nesprávne zvolené nastavenie ovládania svetla |
Upravte nastavenie |
|
zaťaženie chybné |
Zmeňte zaťaženie |
|
|
sieťový vypínač VYPNUTÝ |
Zapnúť |
|
|
Záťaž funguje vždy |
Záťaž funguje vždy |
Skontrolujte nastavenie zóny |
|
Náklad funguje bez akéhokoľvek identifikovateľného pohybu
|
snímač nie je namontovaný na detekciu pohyb spoľahlivo |
Bezpečne namontujte kryt |
|
pohyb nastal, ale nebol identifikovaný senzorom (pohyb za stenou, okamžitý pohyb malého predmetu blízkosť lampy atď.) |
Skontrolujte nastavenie zóny |
|
|
Záťaž napriek tomu nebude fungovať pohyb |
rýchle pohyby sú potlačené minimalizovať poruchu zóna, ktorú ste nastavili, je príliš malá |
Skontrolujte nastavenie zóny |
POZOR!
Potvrďte s inštaláciou profesie.
Pred inštaláciou a demontážou vypnite napájanie.
Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť
