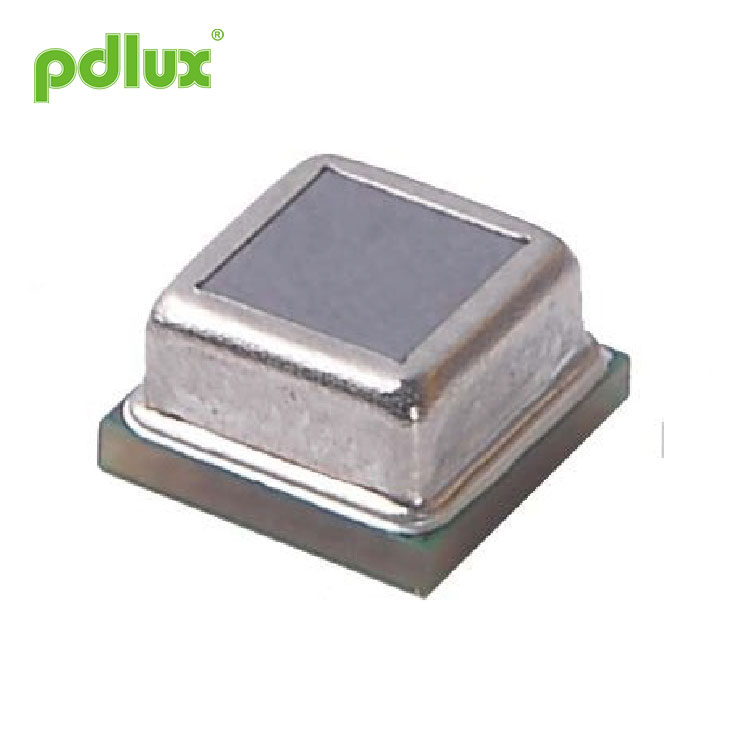

Digitálny pyroelektrický infračervený senzor MINI SMD so štyrmi prvkami

Digitálny pyroelektrický infračervený senzor MINI SMD so štyrmi prvkami

Product and recommended pad size diagram of Digitálny pyroelektrický infračervený senzor MINI SMD so štyrmi prvkami

Basic parameters of Digitálny pyroelektrický infračervený senzor MINI SMD so štyrmi prvkami
Čokoľvek nad rozsah uvedený v nasledujúcej tabuľke môže spôsobiť trvalé poškodenie zariadenia. Dlhodobé používanie v blízkosti menovitej hodnoty môže mať vplyv na spoľahlivosť zariadenia.

Interná bloková schéma

Pracovné podmienky (T = 25 ° C, VDD = 3 V, pokiaľ nie je uvedené inak)

Režim spúšťacieho výstupu

ONTIME nastavenie časovania pinov
Keď sonda detekuje signál pohybu ľudského tela, bude vysielať vysokú úroveň na kolíku REL. Trvanie tejto úrovne je určené úrovňou aplikovanou na pin ONTIME (pozri tabuľku nižšie). Ak má zariadenie vysokej úrovne REL generovaných viac spúšťacích signálov, pokiaľ je detekovaný nový spúšťací signál, čas REL sa vynuluje a potom sa časovanie znovu spustí.

1. Pracovný prúd súvisí so zvoleným odporom R. Čím väčší je odpor, tým menší je pracovný prúd. Priemerný prúd spotrebovaný R počas doby efektívneho oneskorenia REL je: IR â ‰ ˆ 0,75 VDD / R. Počas obdobia neúčinného oneskorenia R nespotrebúva žiadny prúd. Ak máte vysoké požiadavky na spotrebu energie a často sa nachádzate v časovom období efektívneho oneskorenia, odporúča sa použiť režim digitálneho časovania REL.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Poznámka: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

Nastavenia citlivosti

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

Nastavenia pinov OEN

OEN je aktivačný pin pre výstup REL. Keď OEN vstupuje na nízke napätie, výstup REL je vždy nízky; keď OEN vstupuje na vysoké napätie, keď pin PININ / NPIRIN sníma normálny spúšťací signál ľudského tela cez snímač, REL vydáva vysokú úroveň, kým nie je žiadny spúšťací signál ľudského tela, a prejde REL Po uplynutí časovacej doby, REL vydá nízke úrovni. Po asi 2 sekundách tienenia možno signál ľudského tela znova snímať. Kolík OEN je možné pripojiť k fotorezistoru alebo fotodióde, aby ste si uvedomili funkciu nefungovania cez deň a noci.

Typický aplikačný obvod
Príklad aplikácie triódy

Pretavovacie spájkovanie
Pokyny na spájkovanie pretavením senzora
Pri spájkovaní pretavením postupujte podľa teplotnej krivky znázornenej na obrázku nižšie. Čokoľvek, čo prekročí teplotu spätného toku uvedenú na obrázku nižšie, sa musí vopred poradiť s predajcom.

Balenie

Poznámka: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Poznámka for welding
Neprekračujte maximálnu teplotu teplotnej krivky znázornenej na obrázku vyššie, inak by mohlo dôjsť k zníženiu výkonu snímača.
Neopakujte opakované spájkovanie a opakované zahrievanie a demontáž, ktoré vážne ovplyvnia životnosť a výkon snímača a nevzťahuje sa na ne záruka na výrobok.
Na čistenie optického filtra nepoužívajte žieravé chemikálie (môže sa použiť absolútny etanol), ktoré môžu spôsobiť poruchu alebo poruchu snímača. Nepoužívajte ho ihneď po namontovaní snímača, odporúča sa používať po 1.
Be careful not to touch the terminals with metal pieces or hands. Poznámka for welding:

Rozsah teploty (vlhkosti) prevádzkového prostredia
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Skladovacia teplota: -40℃～ +80℃
Vlhkosť: Pracovná vlhkosť: 85% RH (nesmie sa zahmlievať alebo zamrznúť)
Vlhkosť pri skladovaní: â ‰ 60% RH
• Pokiaľ ide o teplotu prostredia a rozsah prispôsobenia, týka sa to teploty a vlhkosti, vďaka ktorej môže senzor pracovať nepretržite, nie záruka nepretržitej práce za životnosť a odolnosť voči prostrediu. Pri použití v prostredí s vysokou teplotou a vysokou vlhkosťou senzor urýchli starnutie.

Ďalšie úvahy
• Môže dôjsť k nesprávnej funkcii v dôsledku elektrotermického šumu, ako je statická elektrina, blesk, mobilné telefóny, rádiá a svetlo vysokej intenzity.
• Produkt terminálu zákazníka by mal byť nainštalovaný pevne, aby sa zabránilo poruche spôsobenej vetrom a otrasmi.
• Po silných vibráciách alebo nárazoch sa poškodí a spôsobí poruchu. Vyvarujte sa silným vibráciám alebo nárazom.
• Tento výrobok nie je vodotesný a prachotesný. Mal by byť pri použití vodotesný, prachotesný, antikondenzačný a proti námraze.
- Ak v pracovnom prostredí prchá korozívny plyn, môže to spôsobiť poruchu.
