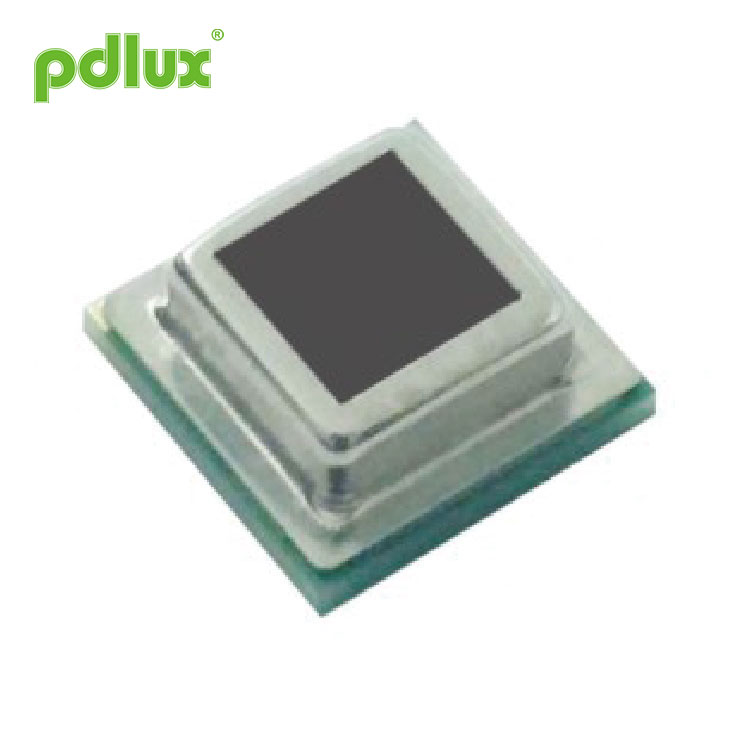

Malý dvojprvkový binárny analógový infračervený snímač proti rušeniu SMD

Malý dvojprvkový binárny analógový infračervený snímač proti rušeniu SMD

Balenie a identifikácia produktu
Schematický diagram balenia pásky produktu

1) Štandardné množstvo každého produktu je 1000 kusov.
2) Každý výrobok je pletený proti smeru hodinových ručičiek a kŕmny otvor je na ľavej strane používateľa.
3) Štítok pripevnený ku každému produktu zreteľne označuje model, množstvo produktu, dátum výroby atď.
4) Na každý výrobok je pripevnený zelený štítok ROHS.

Basic parameters of Malý dvojprvkový binárny analógový infračervený snímač proti rušeniu SMD

Akékoľvek pracovné podmienky, ktoré prekročia menovitú hodnotu v nasledujúcej tabuľke, môžu spôsobiť trvalé poškodenie alebo poruchu zariadenia.
Dlhodobá prevádzka blízko menovitej hodnoty zariadenia môže mať vplyv na životnosť a spoľahlivosť snímača.

Equivalent circuit diagram of Malý dvojprvkový binárny analógový infračervený snímač proti rušeniu SMD

Podmienky a preventívne opatrenia pri zváraní produktu
1. Postup pretavovacieho spájkovania nájdete na teplotnej krivke znázornenej na obrázku nižšie. Odporúča sa nastaviť predhrievaciu zónu, nastavenie vykurovacej zóny, zónu s najvyššou teplotou a zónu chladenia.
2. Ak na spájkovanie podložiek PIR použijete ručné spájkovanie, môžete na dokončenie spájkovania do 3 sekúnd použiť horúci zvetraný cín zo zadnej strany montážnej dosky PIR. Keď sa používa ručné zváranie, pretože teplota zvárania je nekontrolovateľná, výkon snímača sa môže znížiť v dôsledku prehriatia. Snažte sa vyhnúť ručnému zváraniu.
3. Odporúča sa, aby sa používatelia pokúsili pri navrhovaní veľkosti podložky senzora použiť odporúčanú veľkosť podložky v špecifikácii.
4. Bezpečnostné opatrenia pre proces zvárania.

1)Do not touch the product pad with bare hands before welding the product, as this may lead to poor welding of the Malý dvojprvkový binárny analógový infračervený snímač proti rušeniu SMD.

2) Ak množstvo potlače spájkovanej cínovej pasty nie je konzistentné alebo jedna strana oxidácie podložky môže viesť k zváraniu na oboch stranách podložky, rýchlosť cínu nie je konzistentná, čo má za následok, že proces zvárania produktu spôsobí efekt „standstone“, a dokonca aj výrobok po zváraní uniknúť z oblasti zvárania.

3) Ak lokálna oxidácia vankúšika spôsobí lokálne zlyhanie cínu, výsledkom čoho bude nesprávny výkon senzora.

4) Zákazníci podľa typu použitej cínovej pasty, rozumné nastavenie procesu zvárania pretavením, ako je napríklad vysokoteplotná cínová pasta, odporúčaná teplota je upravená na asi 260 stupňov C, aby sa cínová pasta úplne roztavila, aby sa zabezpečilo, že sa produkt a zváranie dosiek s plošnými spojmi dobre. (* Odporúča sa, aby zákazník vyplnil silikónovú cínovú pastu na dosku plošných spojov, zodpovedajúci stred polohy pripevnený k senzoru, aby sa zvýšil proces bodkovaného červeného lepidla, aby sa zvýšila presnosť polohy zvárania pri pretavení)

5) Zváranie ani opakované kúrenie opakovane neprepaľujte, inak by to vážne ovplyvnilo životnosť a výkon snímača;

6) Nepoužívajte agresívne chemikálie pred a po zváraní produktu na čistenie alebo utieranie optického filtra na kryte okna senzora (na čistenie alebo utieranie sa odporúča bezvodý etanol), pretože by to mohlo spôsobiť poruchu senzora.

7) Keď senzorový výrobok dokončí pretavovacie zváranie, nestláčajte filter, inak by sa filter zapustil, musí byť na testovanie alebo použitie umiestnený viac ako 2 hodiny.

8) Nedotýkajte sa prosím produktového filtra a jeho zváracích svoriek kovovými plechmi alebo holými rukami.

9) Obsluha by mala mať pri snímaní senzora antistatický náramok.

10) Pri montáži zvárania prísne dodržiavajte špecifikácie zváracích nožičiek produktu, inak snímač nebude fungovať.
