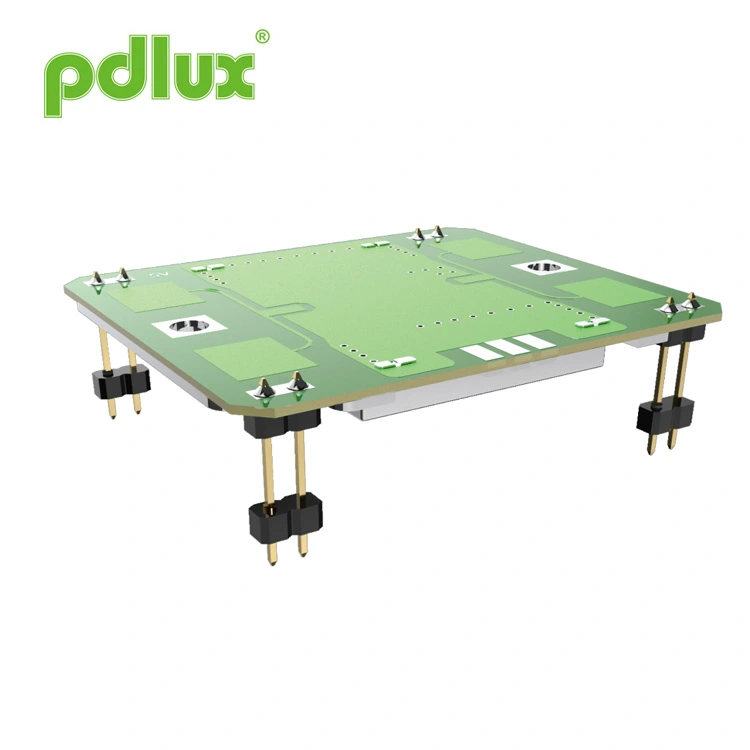

Modul bezpečnostného mikrovlnného radarového senzora 10,587 GHz
Pdlux je špecializovaným dodávateľom 10,587 GHz bezpečnostného mikrovlnného radarového senzorového modulu, ktorý pracuje v pásme X (10,525 – 10,687 GHz, frekvencia prispôsobiteľná podľa regiónu). Vďaka patch anténe, DRO, nízkemu odberu prúdu a kompaktným rozmerom poskytuje širokouhlú (H-rovina) aj úzkouhlú (E-rovina) detekciu pre flexibilnú montáž. Spotrebu energie je možné ďalej znížiť pomocou režimu PWM. V súlade s RoHS je vhodný pre bezpečnostné systémy, automatické dvere, osvetlenie pohybu, IoT a snímače rýchlosti.
Model:PD-V9H
Odoslať dopyt
PD-V9H
- Nastavenie frekvencie: 10,587 GHz ± 10M
- Vrátane patch antény
- DRO: Dielectric Resonator Oscilato
- Nízky odber jednosmerného prúdu

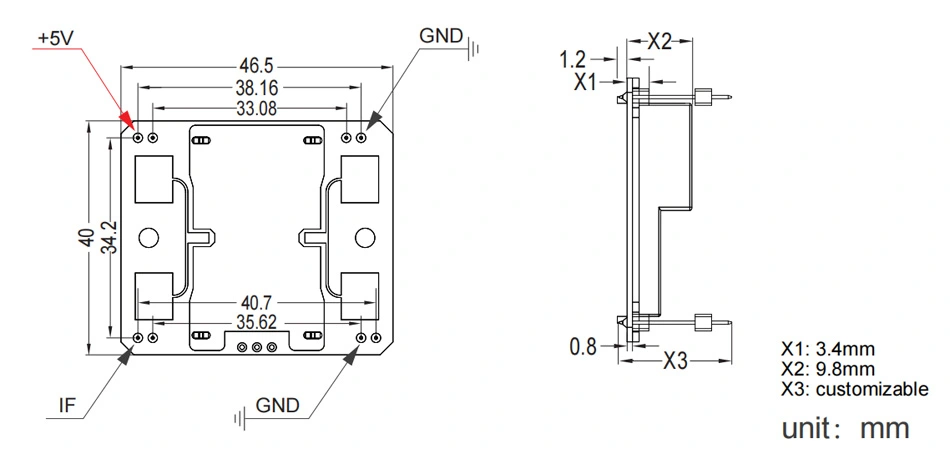

- Malá veľkosť
- Súlad so smernicou RoHS
| Položka | Špecifikácie | |
| Nastavenie frekvencie | 10,587 GHz ± 10M | |
| Podmienka | Ta = +25 °C, Vin = +5 V DC | |
| Prevádzkové napätie | +5,0 ± 0,5 V jednosmerný prúd | |
| Prevádzkový prúd | <32 mA typ. | |
| Výstupný výkon | 20 mW (13 dBm) E.I.R.P. typ. | |
| Stabilita frekvencie | ±5 MHz max. (Ta: -30 až +55 C) | |
| Citlivosť spätnej straty | -90 dBc typ. | |
| Druhá harmonická emisia | Rozsah -40 dBm | |

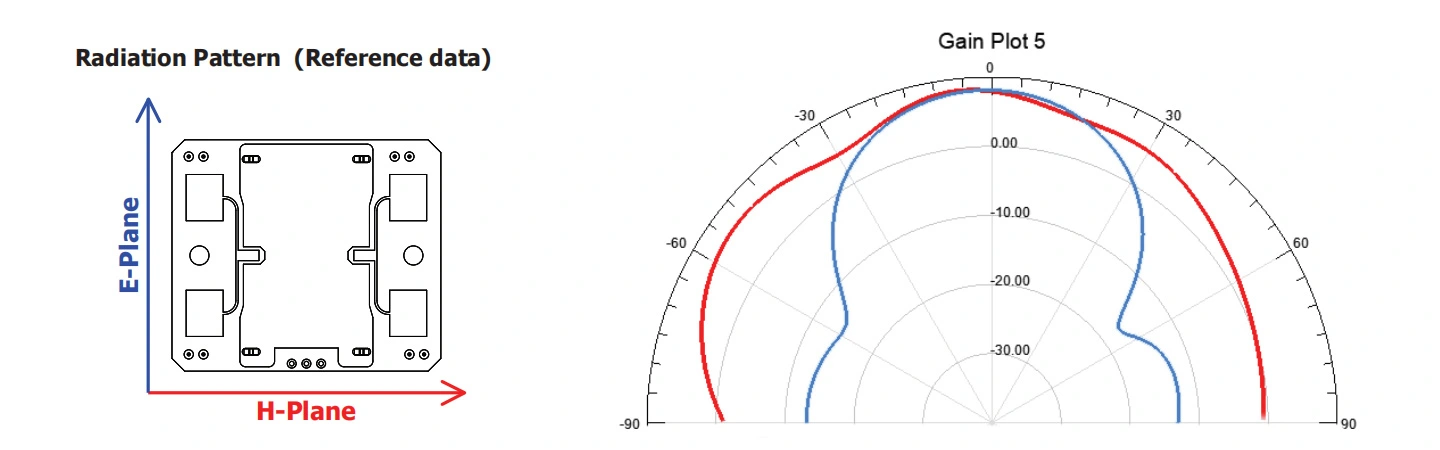

| Šírka lúča antény (-3 dB) | E-lietadlo | 36 stupňov nom. (Oretický plný uhol 72 stupňov) |
| H-rovina | 72 stupňov nom. (Oretický plný uhol 144 stupňov) | |
| RF rozhranie | Patch Anténa | |
| Rozsah teplôt | -30 až +55 C (štandardný rozsah použitia), -40 až +80 C (maximálny rozsah použitia) | |
| Nariadenie o zhode | -30 ETS 300 440 | |
Senzor jasu série PD-V9 pracuje v pásme X. Pracovná frekvencia je vo frekvenčnom rozsahu 10,525 GHz až
10,687 GHz. Používatelia musia nakupovať na základe prispôsobenia podľa predpisov o frekvencii v krajine, kde sa nachádzajú
nachádza. Napríklad 10,525 GHz, 10,587 GHz, 10,687 GHz. Senzory série PD-V9 sú široko používané v oblasti bezpečnosti a sledovania
aplikačné produkty, automatické snímače dverí, mobilné snímacie svetlá, snímače internetu vecí, snímače rýchlosti a rôzne mobilné snímače
produktov.
Senzor má H-Plane detekciu veľkého uhla a Eplan detekciu malého uhla. Používatelia môžu upevniť snímač v rôznych uhloch ako
potrebné počas používania. ako keby používatelia chceli, aby bol pracovný prúd snímača čo najmenší, môžete nastaviť režim napájania
snímača do režimu PWM (duty cycle), ktorý dokáže efektívne znížiť pracovný prúd.
Keď používatelia narazia na nasledujúce problémy pri používaní alebo priamej výmene pôvodného snímača.
1. Prvé použitie:
Keď používate snímač série PD-V9 prvýkrát a narazíte na vysokú citlivosť alebo nedostatočnú citlivosť, mali by ste
najprv skontrolujte stav nastavenia zosilnenia zosilňovacieho obvodu. A či metóda výpočtu používaná MCU na spracovanie signálov
je vhodné. Vo všeobecnosti je ľahké nájsť riešenie.
2. Možné problémy, ktoré môžu vzniknúť pri priamej výmene predtým používaných snímačov:
Pri priamej výmene predtým používaných snímačov sa môžu vyskytnúť aj problémy s vysokou citlivosťou a nízkou citlivosťou, čo môže byť
ľahko vyriešiť. Postačuje jednoduché zvýšenie zosilňovacieho obvodu alebo zníženie zosilnenia zosilňovacieho obvodu. Nie je potrebné
zvážte algoritmus spracovania signálu MCU.
Pomoc, ktorú môžu začiatočníci potrebovať pri používaní:
Ak sa pri používaní snímačov série PD-V9 stretnete s problémami a potrebujete pomoc. Môžete nás kontaktovať prostredníctvom e-mailu. Vo všeobecnosti možno získať odpovede.
Predstavenie produktu:
Uvedenie produktu môže spoločnosť PDLUX kedykoľvek v prípade potreby upraviť a vylepšiť. Nie nevyhnutne budú všetci včas informovaní.
