PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora
Inštalácia na stenu PDLUX PD-V9 Modul mikrovlnného senzora 10,525 GHz je modul X-Band Bi-Static Doppler s vysielačom a prijímačom. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V9, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Inštalácia na stenu Mikrovlnný senzorový modul s frekvenciou 10,525 GHz dokáže vylepšiť schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V9
Odoslať dopyt
PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora

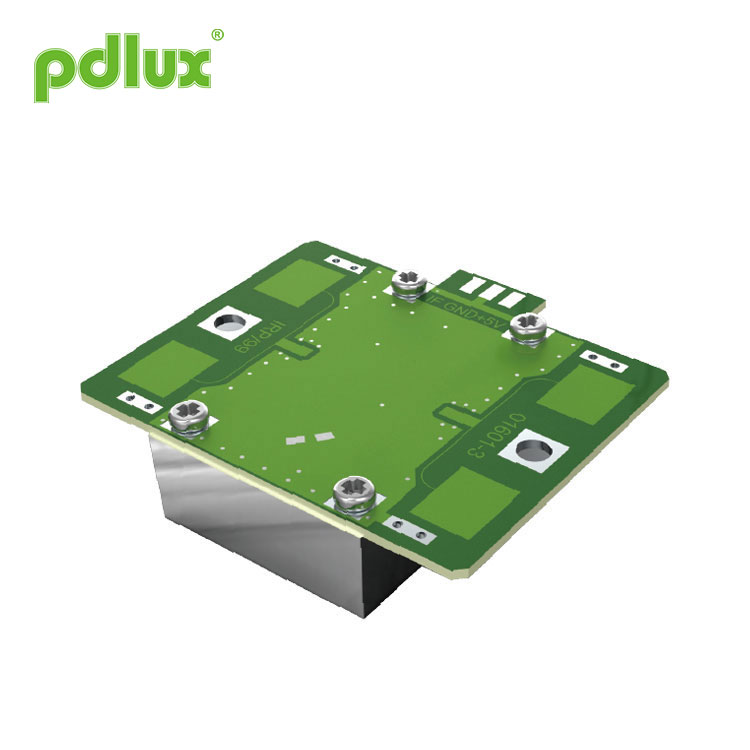

PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca Funkcia a výhoda
- Nízky bezdrôtový výstupný výkon |
Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu
Podľa FCC časť 15.249 |
|
Anténny lúčový vzor
|
Size of PDLUX PD-V9 montáž na stenu 10.525GHz modul mikrovlnného senzora
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||||
| Nastavenie frekvencie | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Vyžarovaný výkon (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Čas vyrovnania |
|
5 | 10 | 20 | EcSec | ||||||
| Sila prijatého signálu | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Hluk | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V (impulzný zdroj energie) | ||||||
| Terajšia konzumácia |
|
10 | 12 | 14 | mA | ||||||
| Frekvencia opakovania impulzu | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Šírka pulzu | 4 | 10 | 20 | 30 | EcSec | ||||||
| Prevádzková teplota |
|
-15 | 22 | 55 | ℃ | ||||||
| Váha |
|
7.5 | 8 | 8.5 | g | ||||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 70dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
