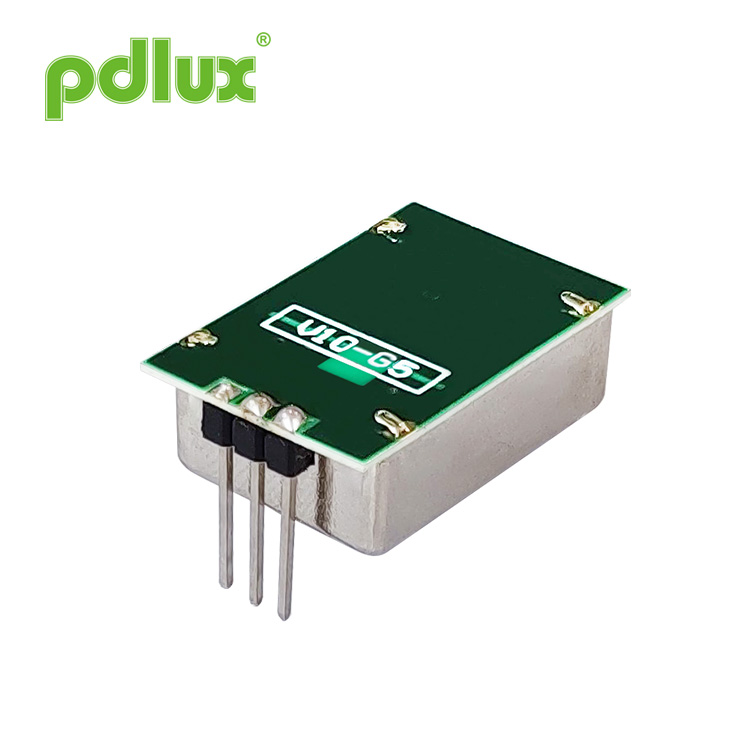

Modul mikrovlnného snímača Dopplerovho pohybu v pásme X

Modul mikrovlnného senzora dopplerovského detektora pohybu X-Band je miniatúrny mikrovlnný transceiver X-Band, ktorý využíva jav Dopplerovho posunu na „zisťovanie“ pohybu. Jednotka umiestnená v kovovej nádobe je vybavená dielektrickým rezonátorom stabilizovaným oscilátorom, ktorý poskytuje stabilitu prevádzka v širokom rozsahu teplôt v CW alebo pulznom režime s nízkym pracovným cyklom a integrovaná homodynny prijímač pre zvýšenú citlivosť a spoľahlivosť. Tento rad modulov je dostupný s napájacím napätím +5V alebo +3V.

Model:PD-V10-G5

Odoslať dopyt

Modul mikrovlnného snímača Dopplerovho pohybu v pásme X

X-Band Doppler Motion Detector Microwave Sensor Module

Kľúčové vlastnosti

• Nízke náklady • Nízka spotreba energie • Vysoká citlivosť • Dostupné verzie 3V a 5V • Patch anténa • V súlade s RoHS

Aplikácie

• Nástenný ručný indukčný spínač • Stropný 360° snímač pohybu • Stropný bezpečnostný snímač • Senzor osvetlenia stropného senzora • Senzory sú inštalované v sklenenom zrkadle kúpeľne • Detekcia pohybu pod veľkým uhlom

PD-V10-G5 je miniatúrny vysoko citlivý X-pásmový mikrovlnný transceiver mobilný senzor, ktorý využíva schému okna na vysielanie a príjem. Disponuje 360-stupňovou detekciou, pohybovým senzorom na detekciu stropu, nástenným bezpečnostným senzorom, spínačom snímania svetla, skleneným zrkadlom na automatické snímanie tela a rôznymi maloobjemovými mikrovlnnými (radarovými) produktmi na detekciu pohybu.

Mal by zodpovedať aplikačným pravidlám mikrovlnného senzora a plášť musí byť vyrobený z technických plastov. Napríklad technické plasty, ako sú ABS, PC, PS, atď zakážte používanie úplne uzavretých kovových krytov!

Pri použití je možné použiť rôzne metódy na zabezpečenie napájania podľa potreby. 1. Priamy výkon zásobovanie. 2. Pulzný režim CW alebo nízky pracovný cyklus Napájanie v režime PWM (môže znížiť prúd generované počas prevádzky).

PD-V10-G5 je mikrovlnný senzor, ktorého výsledky a výkon vyžadujú neskoršiu koordináciu obvody a algoritmy.

Rad modulov PD-V10-G5 je ponúkaný v troch špecifikáciách: 5V a 3V, ako aj všeobecný rozsah napätia 3-5V.

Veľkosť produktov

Products size

Vzor pokrytia

Coverage Pattern

Parameter	Poznámky	Min	Typ			Max		Jednotky
Napájacie napätie	Vcc	3.0	5.0			5.25		V
Nízkonapäťová verzia		2.8	3.0			3.5
Terajšia konzumácia	lcc	20	35			38		mA
Pracovný režim 1	Poháňaný PWM, dokáže ovládať pracovný prúd pri 3-15mA							Typ
Pracovný režim 2	Režim štandardného napätia
Šírka pulzu	Tpulse	10μS (možno upraviť podľa potreby)						v dosahu
Stabilný čas		5 μs						byť blízko
Prevádzková teplota	Hore	-30~+85			+100 (max.)			℃
Skladovacia teplota	Tstg	-10			+60			℃
Hluk		3.5		4.0			4.5	mVrms
Nastavenie frekvencie	f	24.000		24.125			24.250	GHz
Radiated Power (EIRP)	Pout	<2,0		<2,5			<3,0	mW
Skladovacia okolitá vlhkosť		10%~65%						RH

VAROVANIE: Skutočný rozsah detekcie súvisí so zosilnením signálu obvodu, celkovým rozložením PCBA a prahom MCU.
Konštrukcia emisií žiarenia je v súlade s predpismi FCC a CE.

Špeciálna pripomienka:
Celková hrúbka dosky plošných spojov je len 0,52 mm. Použitie nadmernej bočnej sily na kolíky môže spôsobiť prasknutie medenej fólie. Spôsobuje poruchu snímača.

POZNÁMKY
Sila výstupu snímača (detekčný rozsah) závisí od pomeru signálu k šumu. Vyššia alebo nižšia ako nominálna prevádzková teplota, snímač môže tiež pracovať, ale výkon sa zníži.

Aby ste predišli poškodeniu zariadení, pri manipulácii s nimi buďte opatrní. Správne opatrenia týkajúce sa elektrostatického výboja (ESD) by sa mali dodržiavať vo všetkých fázach skladovania, manipulácie, montáže a testovania.
