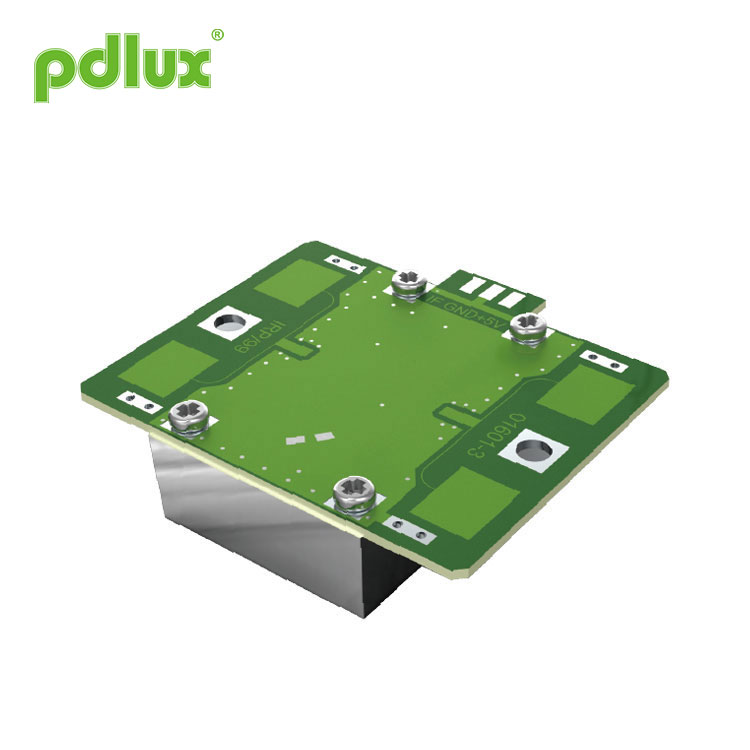

Modul mikrovlnného senzora PDLUX PD-V9 s automatickými dverami 10,525 GHz
Modul mikrovlnnej sondy PDLUX PD-V9 s automatickými dverami 10,525 GHz je modul X-Band Bi-Static Doppler-Transceiver. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V9, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Modul mikrovlnného senzora Automatic Door 10.525GHz môže vylepšiť schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V9
Odoslať dopyt
Modul mikrovlnného senzora PDLUX PD-V9 s automatickými dverami 10,525 GHz
Modul mikrovlnného senzora PDLUX PD-V9 s automatickými dverami 10,525 GHz is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Automatic Door 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Modul mikrovlnného senzora PDLUX PD-V9 s automatickými dverami 10,525 GHz is ideally suitable for occupancy sensor in automatic lighting switches. Automatic Door 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of Modul mikrovlnného senzora PDLUX PD-V9 s automatickými dverami 10,525 GHz - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca Funkcia a výhoda
- Nízky bezdrôtový výstupný výkon |
Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu
Podľa FCC časť 15.249 |
|
Anténny lúčový vzor
|
Veľkosť výrobkov
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||||
| Nastavenie frekvencie | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Vyžarovaný výkon (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Čas vyrovnania |
|
5 | 10 | 20 | EcSec | ||||||
| Sila prijatého signálu | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Hluk | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V (impulzný zdroj energie) | ||||||
| Terajšia konzumácia |
|
10 | 12 | 14 | mA | ||||||
| Frekvencia opakovania impulzu | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Šírka pulzu | 4 | 10 | 20 | 30 | EcSec | ||||||
| Prevádzková teplota |
|
-15 | 22 | 55 | ℃ | ||||||
| Váha |
|
7.5 | 8 | 8.5 | g | ||||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 70dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
