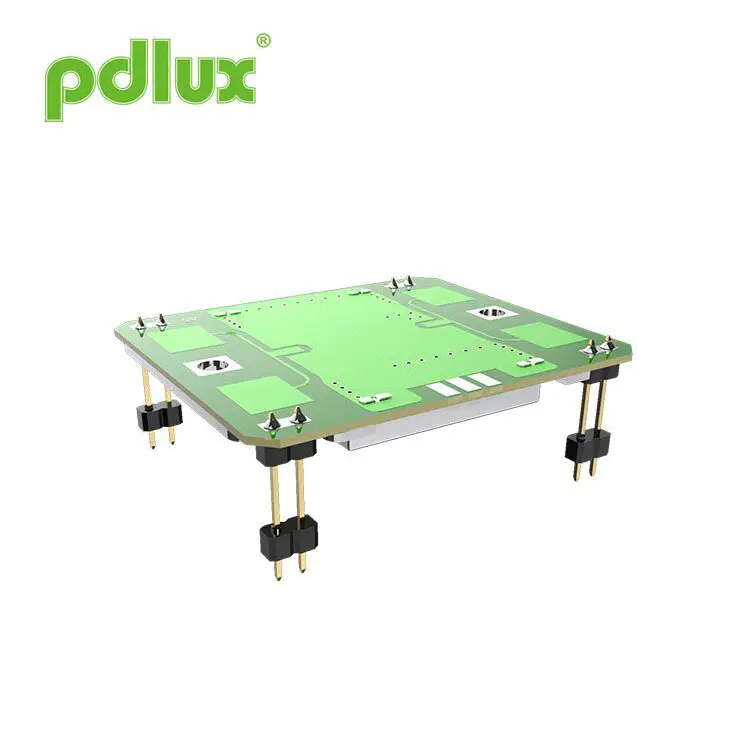

PD-V9-H X-pásmový Dopplerový modul so širokouhlým detekciou
Hľadáte spoľahlivý a energeticky efektívny snímač radarového pohybu? PD-V9-H X-pásmový Dopplerový modul s detekciou širokého uhla je vašou ideálnou voľbou. Jedná sa o X-pásmový Doppler radarový modul pracujúci medzi 10,525 GHz a 10,687 GHz. Je vybavený širokou detekciou v rovine H a úzkej presnosti E-roviny, vďaka čomu je vhodná pre aplikácie, ako je monitorovanie bezpečnosti, svetlá snímacie pohybu, automatické dvere a iné systémy detekcie mobilných objektov. Pokiaľ ide o požiadavky na nízky výkon, používatelia môžu prepnúť do režimu PWM, aby účinne znížili pracovný prúd. Podporované rýchlym doručením a spoľahlivou podporou popredajných predpredajov je to dôveryhodná možnosť pre širokú škálu riešení Smart Sensing Solutions.
Model:PD-V9-H
Odoslať dopyt
Veľkosť
Funkcie
- Nastavenie frekvencie: 10,525-10.587 GHZ
- Vrátane antény záplaty
- DRO: Dielektrický rezonátor oscitato
- Nízky DC prúdový odtok
- malá veľkosť
- súlad ROHS
Špecifikácie
| Položka | Špecifikácie | |
| Frekvencia | 10.525-10.587 GHz (prispôsobené podľa rôznych požiadaviek) | |
| Stav | TA = +25 c ， víno = +5 vdc | |
| Prevádzkové napätie | +5,0 ± 0,5 VDC | |
| Prevádzkový prúd | <32 mA typ. | |
| Výstupný výkon | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frekvenčná stabilita | ± 5 MHz Max. (TA: -30 až +55 c) | |
| Citlivosť na stratu návratu | -90 DBC Typ. | |
| Druhá harmonická emisia | Rozsah -40 dBm | |
| Šírka antény (-3 dB) | E-rovina | 36 stupňov nom. (Oretický plný uhol 72 stupňov) |
| Hodnota | 72 stupňov nom. (Oretický plný uhol 144 stupňov) | |
| Rozhranie RF | Anténa | |
| Teplotný rozsah | -30 až +55 ° C (štandardný rozsah využitia), -40 až +80 ° C (maximálny rozsah využitia) | |
| Nariadenie o dodržiavaní predpisov | ETS 300 440 | |
Radiačný vzorec
Stručný úvod
V pásme X pracuje modul PD-V9-H X-pásmový Doppler so širokouhlým detekciou. Prevádzková frekvencia je vo frekvenčnom rozsahu 10,525 GHz až 10,687 GHz. Používatelia musia nakupovať na základe prispôsobenia podľa frekvenčných predpisov krajiny, v ktorej sa nachádza. Napríklad 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Senzory série PD-V9 sa široko používajú v bezpečnostných a sledovacích aplikáciách, automatických snímačoch dverí, mobilných snímacích svetiel, senzoroch internetu vecí, rýchlostných senzorov a rôznych produktov mobilných senzorov.
Senzor má detekciu veľkého uhla v rovine H a detekciu malého uhla eplan. Používatelia môžu snímač opraviť podľa potreby počas používania v rôznych uhloch. Ako keby používatelia chcú, aby bol pracovný prúd snímača čo najmenší, môžete nastaviť režim napájania senzora na režim PWM (Cyt Cycle), ktorý môže účinne znížiť pracovný prúd.
Možné problémy, ktoré sa vyskytujú
Keď sa používatelia stretnú s nasledujúcimi problémami pri používaní alebo priamo nahradení pôvodného senzora.
1. Najprv použite:
Ak prvýkrát používate snímač série PD-V9 a stretnete sa s vysokou citlivosťou alebo nedostatočnou citlivosťou, mali by ste najprv skontrolovať stav nastavenia zosilnenia amplifikačného obvodu. A či je vhodná metóda výpočtu použitá MCU na spracovanie signálov. Všeobecne povedané, je ľahké nájsť riešenie.
2. Možné problémy, ktoré môžu vzniknúť pri priamom výmene predtým používaných senzorov:
Pri priamom výmene predtým používaných senzorov môžu existovať aj problémy s vysokou citlivosťou a nízkou citlivosťou, ktoré je možné ľahko vyriešiť. Jednoduché zvýšenie zosilnenia alebo zníženie zisku amplifikačného obvodu je dostatočné. Nie je potrebné brať do úvahy algoritmus spracovania signálu MCU.
Pomôžte, aby začiatočníci mohli potrebovať pri používaní:
Ak sa stretnete s ťažkosťami pri používaní senzorov série PD-V9 a potrebujete pomoc. Môžete nás kontaktovať e -mailom. Všeobecne povedané, odpovede je možné získať.
Úvod produktu:
Úvod produktu môže byť v prípade potreby modifikovaný a vylepšený pomocou PDLUX. Nie nevyhnutne bude každý informovaný včas.
