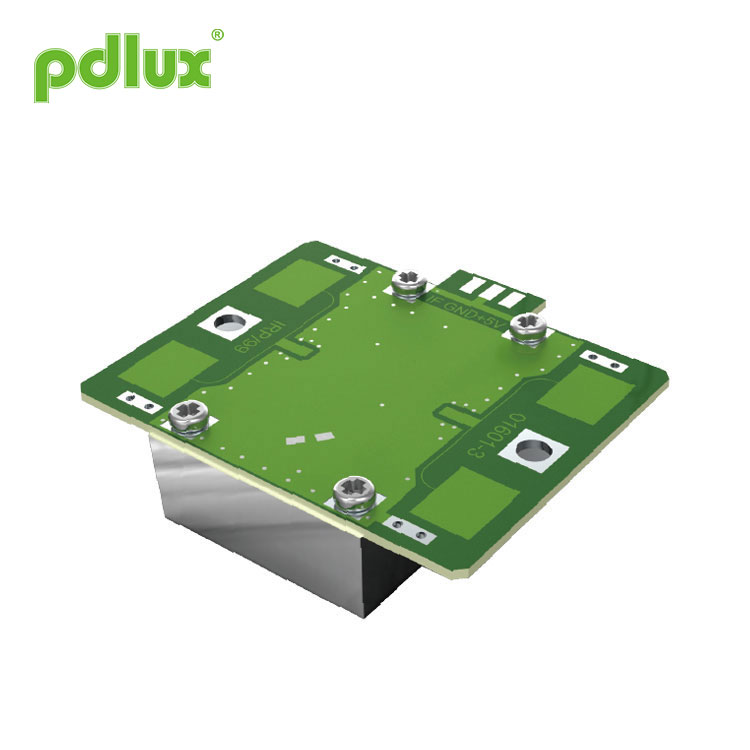

PDLUX PD-V9 Security 10.525GHz Microwave Sensor Module
PDLUX PD-V9 Security 10.525GHz Microwave Sensor Module je X-Band Bi-Static Doppler transceiver modul. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V9, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Zabezpečenie Modul mikrovlnného senzora 10,525 GHz dokáže vylepšiť schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V9
Odoslať dopyt
PDLUX PD-V9 Security 10.525GHz Microwave Sensor Module
PDLUX PD-V9 Security 10.525GHz Microwave Sensor Module je X-Band Bi-Static Doppler transceiver modul. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V9, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Zabezpečenie Modul mikrovlnného senzora 10,525 GHz dokáže vylepšiť schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Modul mikrovlnného senzora PDLUX PD-V9 Security 10.525GHz je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Bezpečnostný modul mikrovlnného senzora 10,525 GHz sa dá použiť aj pre detektory narušiteľov montované na strop.
|
Aplikácia modulu mikrovlnného senzora PDLUX PD-V9 Security 10.525GHz - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca Funkcia a výhoda
- Nízky bezdrôtový výstupný výkon |
Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu
Podľa FCC časť 15.249 |
|
Anténny lúčový vzor
|
Veľkosť modulu PDLUX PD-V9 Security 10.525GHz Microwave Sensor Module
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||||
| Nastavenie frekvencie | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Vyžarovaný výkon (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Čas vyrovnania |
|
5 | 10 | 20 | EcSec | ||||||
| Sila prijatého signálu | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Hluk | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V (impulzný zdroj energie) | ||||||
| Terajšia konzumácia |
|
10 | 12 | 14 | mA | ||||||
| Frekvencia opakovania impulzu | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Šírka pulzu | 4 | 10 | 20 | 30 | EcSec | ||||||
| Prevádzková teplota |
|
-15 | 22 | 55 | ℃ | ||||||
| Váha |
|
7.5 | 8 | 8.5 | g | ||||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 70dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
