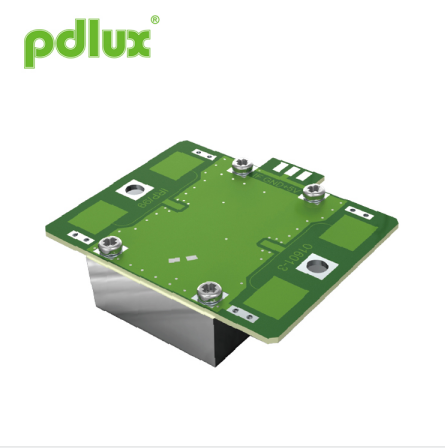

Bezpečnostný modul mikrovlnného senzora 10,525 GHz
Bezpečnostný 10,525 GHz mikrovlnný senzorový modul je X-pásmový bi-statický Dopplerov transceiver modul. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, V9 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Bezpečnostný modul mikrovlnného senzora 10,525 GHz môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Model:PD-V9
Odoslať dopyt
Bezpečnostný modul mikrovlnného senzora 10,525 GHz
Bezpečnostný 10,525 GHz modul mikrovlnného senzora je modul X-Band bi-statického Dopplerovho vysielača a prijímača. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul V9 využíva plochú rovinnú anténu, ktorá je vhodná na montáž na stenu. Bezpečnostný 10,525 GHz modul mikrovlnného senzora môže zlepšiť jeho schopnosť prijímať signály spredu a zmenšiť jeho slepú oblasť. Jeho výkon je lepší ako u senzorov na trhu.
Bezpečnostný 10,525 GHz modul mikrovlnného senzora je ideálne vhodný pre senzor obsadenosti v automatických spínačoch osvetlenia. Modul bezpečnostného 10,525 GHz mikrovlnného senzora možno použiť aj pre detektory vlámania na strop.
|
Aplikácia bezpečnostného modulu mikrovlnného senzora 10,525 GHz ●Inteligentný spínač ●Závesný vypínač ●Detekcia narušiteľa Vlastnosť a výhoda
●Nízky výkon bezdrôtového pripojenia |
Podľa EN 300440-V2.1.1、EN 62479：2010, RED smernica-2014/53/eu
Podľa FCC časť 15.249 |
|
Vzor antény
|
Veľkosť bezpečnostného modulu mikrovlnného senzora 10,525 GHz
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||||
| Nastavenie frekvencie | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Radiated Power (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Čas vyrovnania |
|
5 | 10 | 20 | μSec | ||||||
| Sila prijatého signálu | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Hluk | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V (zdroj impulzného napájania) | ||||||
| Terajšia konzumácia |
|
10 | 12 | 14 | mA | ||||||
| Frekvencia opakovania impulzov | 4 | 1.8 | 2.0 | 3.0 | kHz | ||||||
| Šírka pulzu | 4 | 10 | 20 | 30 | μSec | ||||||
| Prevádzková teplota |
|
-15 | 22 | 55 | ℃ | ||||||
| Hmotnosť |
|
7.5 | 8 | 8.5 | g | ||||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
