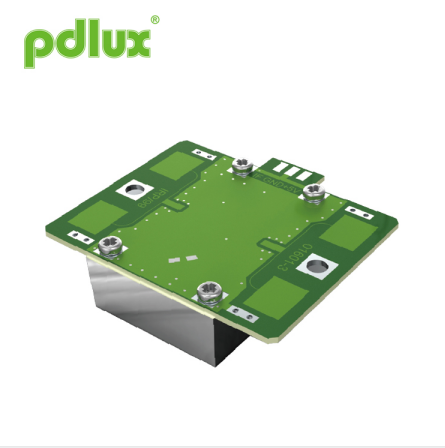

Modul automatického dverového 10,525 GHz mikrovlnného senzora
Modul automatického dverového 10,525 GHz mikrovlnného senzora je modul X-Band bi-statického Dopplerovho transceiveru. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, V9 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Modul automatického dverového 10,525 GHz mikrovlnného senzora môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Model:PD-V9
Odoslať dopyt
Modul automatického dverového 10,525 GHz mikrovlnného senzora
Modul automatického dverového mikrovlnného senzora 10,525 GHz je modul X-Band bi-statického Dopplerovho vysielača a prijímača. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul V9 využíva plochú rovinnú anténu, ktorá je vhodná na montáž na stenu. Modul automatického dvierkového 10,525 GHz mikrovlnného senzora môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť slepú oblasť na boku. Jeho výkon je lepší ako u senzorov na trhu.
Modul automatického dverového 10,525 GHz mikrovlnného senzora je ideálne vhodný pre senzor obsadenosti v automatických spínačoch osvetlenia. Modul automatického dverového 10,525 GHz mikrovlnného senzora možno použiť aj pre detektory vlámania na strop.
|
Aplikácia automatického dverového modulu 10,525 GHz mikrovlnného senzora ●Inteligentný spínač ●Závesný vypínač ●Detekcia narušiteľa Vlastnosť a výhoda
●Nízky výkon bezdrôtového pripojenia |
Podľa EN 300440-V2.1.1、EN 62479：2010, RED smernica-2014/53/eu
Podľa FCC časť 15.249 |
|
Vzor antény
|
Veľkosť produktov
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky | ||||||
| Nastavenie frekvencie | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Radiated Power (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Čas vyrovnania |
|
5 | 10 | 20 | μSec | ||||||
| Sila prijatého signálu | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Hluk | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Napájacie napätie |
|
4.75 | 5.00 | 5.25 | V (zdroj impulzného napájania) | ||||||
| Terajšia konzumácia |
|
10 | 12 | 14 | mA | ||||||
| Frekvencia opakovania impulzov | 4 | 1.8 | 2.0 | 3.0 | kHz | ||||||
| Šírka pulzu | 4 | 10 | 20 | 30 | μSec | ||||||
| Prevádzková teplota |
|
-15 | 22 | 55 | ℃ | ||||||
| Hmotnosť |
|
7.5 | 8 | 8.5 | g | ||||||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
