24,125 GHz inteligentný spínací modul snímača

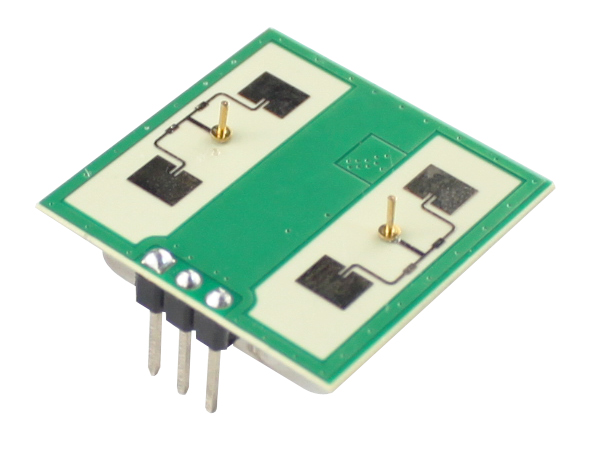

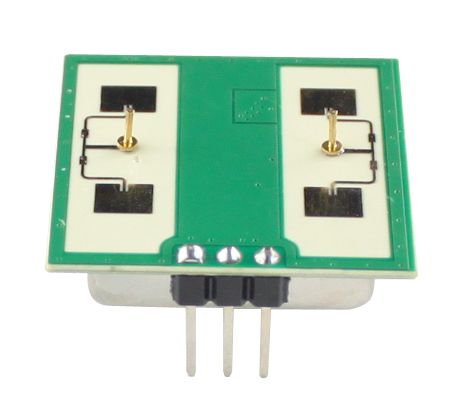

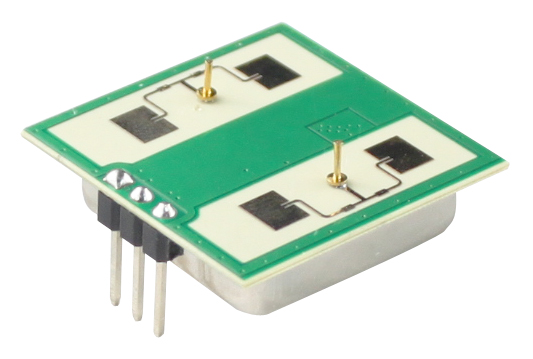

Modul 24,125 GHz inteligentného senzorového prepínača je K-pásmový bi-statický Dopplerov transceiver modul. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, V21360 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Inteligentný senzorový spínač 24,125 GHz môže zlepšiť svoju schopnosť prijímať predný signál a znížiť jeho slepú oblasť. Jeho výkon je lepší ako u senzorov na trhu.
Model:PD-V21360
Odoslať dopyt
24,125 GHz inteligentný spínací modul snímača
 |
Aplikácia 24,125 GHz inteligentného spínacieho modulu snímača ● Inteligentný spínač ● Nástenný vypínač ● Detekcia narušiteľa Inteligentný senzorový spínač 24,125 GHz je modul K-pásmového bi-statického Dopplerovho vysielača s prijímačom. Má vstavaný rezonátorový oscilátor (CRO). Tento modul V21360 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu. Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia. Podľa EN 300440-V2.1.1, EN 62479：2010, RED smernica-2014/53/EU Podľa FCC časť 15.249 Podľa smernice EN 62321, ROHS - 2011/65/EU Podľa smernice REACH - 1907/2006/EC |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PWM, dokáže ovládať pracovný prúd pri 3-15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
μs |
||
|
Prevádzková teplota |
Hore |
-30~+85+100（Max.） |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
μSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
