PDLUX PD-V10 Detektor ľudskej indukčnej dosky 24,255 GHz Miniatúrny prepínací modul mikrovlnného radaru

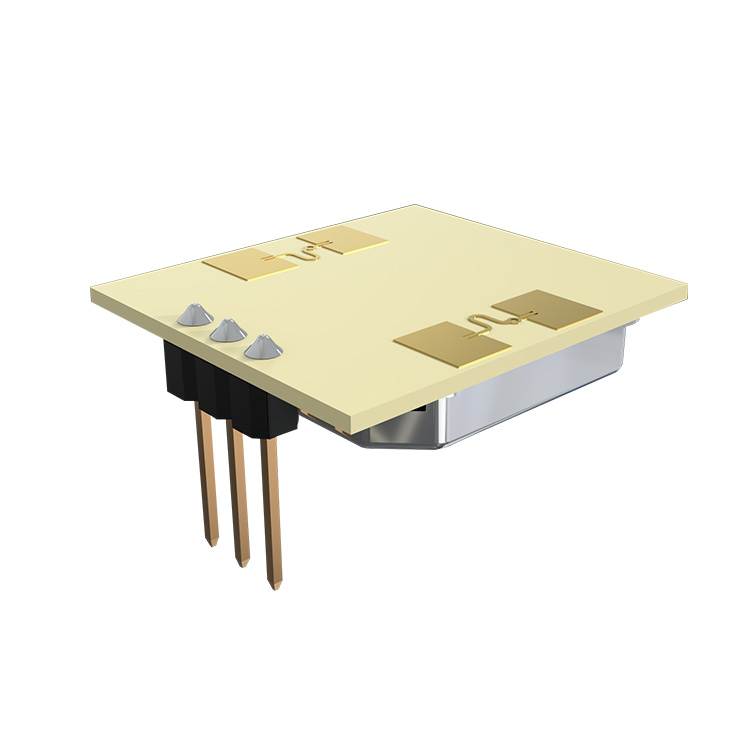

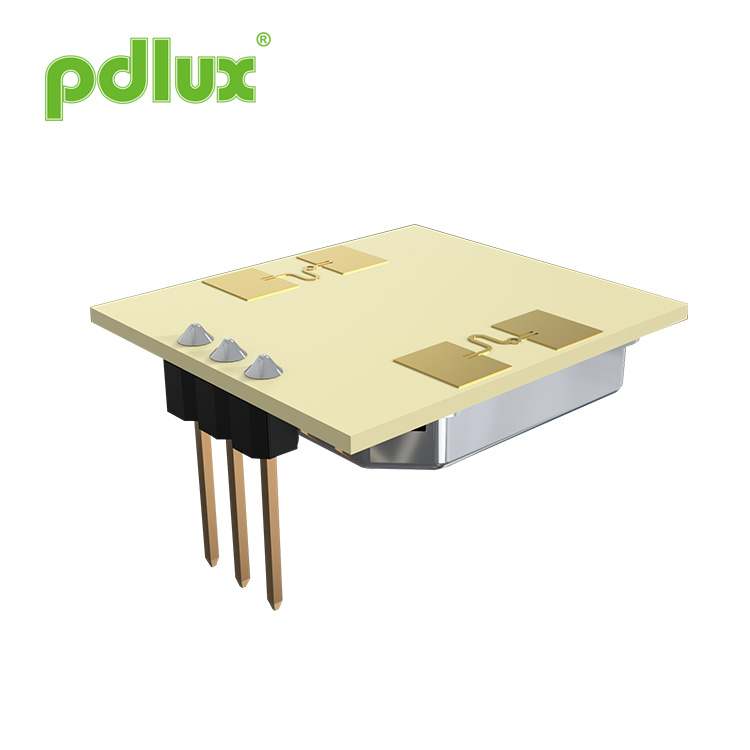

PDLUX PD-V10 Detektor ľudskej indukčnej dosky 24,125 GHz Miniatúrny prepínací modul mikrovlnného radaru je modul K-Band Bi-Static Doppler transceiver modlue. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V10, prijíma plochú anténu, vhodné na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V10
Odoslať dopyt
PDLUX PD-V10 Detektor ľudskej indukčnej dosky 24,255 GHz Miniatúrny prepínací modul mikrovlnného radaru
PDLUX PD-V10 Detektor ľudskej indukčnej dosky 24,255 GHz Miniatúrny prepínací modul mikrovlnného radaru is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Tento modul je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Môže sa použiť aj pre detektory narušenia montované na strop.
Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu
Podľa FCC časť 15.249
Podľa EN 62321, smernica ROHS-2011/65 / eu podľa smernice REACH-1907/2006 / ec
|
Application of PDLUX PD-V10 Detektor ľudskej indukčnej dosky 24,255 GHz Miniatúrny prepínací modul mikrovlnného radaru - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca Funkcia a výhoda - Nízky bezdrôtový výstupný výkon - Nízka spotreba energie - Bezkontaktná detekcia - Jednoduché pripojenie k ovládaču - Nízky šum |
 |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Nastavenie frekvencie |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Vyžarovaný výkon (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Čas vyrovnania |
|
5 |
10 |
20 |
EcSec |
|
Sila prijatého signálu |
2 |
150 |
200 |
250 |
μVp-p |
|
Hluk |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Napájacie napätie |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Terajšia konzumácia |
|
25 |
35 |
45 |
mA |
|
Frekvencia opakovania impulzu |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Šírka pulzu |
4 |
10 |
20 |
30 |
EcSec |
|
Prevádzková teplota |
|
-20 |
25 |
60 |
℃ |
|
Váha |
|
2.5 |
3.5 |
4.0 |
g |
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 70dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
