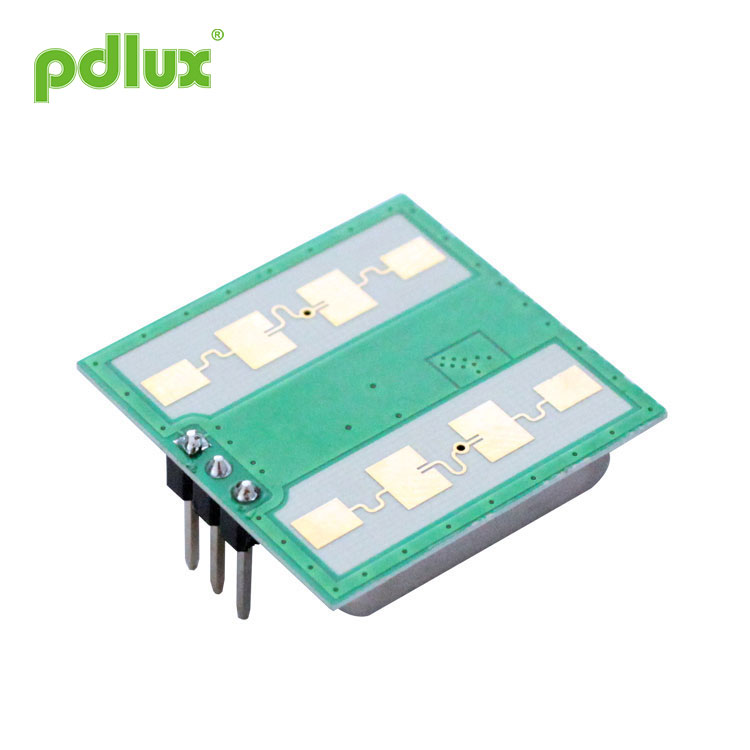

Mikrovlnný radar PDLUX PD-V11H 24,125 GHz, detekcia pohybu človeka, automatické rozpoznávanie tváre dverí, Dopplerov radarový snímač rýchlosti 24 G, je Dopplerov transceiverový modul s pásmom K. Jedná sa o plochú anténu vlastnej konštrukcie, ktorá vytvára usporiadanie s dobre zladeným vysielaním a príjmom.
Model:PDLUX PD-V11H
Odoslať dopyt
Mikrovlnný radar PDLUX PD-V11H 24,125 GHz, detekcia pohybu človeka, automatické rozpoznávanie tváre dverí, 24G Dopplerov radarový snímač rýchlosti
|
Aplikácia
|
The Mikrovlnný radar PDLUX PD-V11H 24,125 GHz, detekcia pohybu človeka, automatické rozpoznávanie tváre dverí, 24G Dopplerov radarový snímač rýchlosti is K-band doppler transceiver module. This is a flat antenna of our own design develop a layout with well-matched transmissions and receptions.
Prepočítali sme a upravili vnútorné rozloženie, aby bolo zmysluplnejšie. Urobte stabilnejšiu hlavnú frekvenciu snímača. Toto sú naše dizajnérske patenty pre širší rozsah teplôt okolia.
V11-H má nižší šum, vyššie rozlíšenie a vyššiu citlivosť. Zabudovaná antistatická funkcia. V porovnaní s tradičnými podobnými výrobkami je výkon stabilnejší a spoľahlivejší.
V11-M a V11-L sú rôzne citlivé skupiny, ktoré je možné prispôsobiť potrebám používateľa.
Táto séria senzorových modulov je ideálna pre automatické osvetlenie. Senzor detekcie narušenia správania v bezpečnostnej doméne. Podľa EN 300440-V2.1.1ã € EN 62479：2010 RED smernica - 2014/53 / EÚ Podľa FCC časť 15.249 Podľa EN 62321, smernica ROHS - 2011/65 / EU Podľa smernice REACH - 1907/2006 / ES |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PW dokáže riadiť pracovný prúd na 3 - 15mA |
||||
|
Frekvencia opakovania impulzu |
1-10 |
KHz |
|||
|
Prevádzková teplota |
Top |
-30 ~ + 85 + 100（Max.ï¼ ‰ |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
EcSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Vyžarovaný výkon (EIRP) |
Pout |
<2,0 |
<2.5 |
<3,0 |
mW |
|
Šírka pulzu |
>3EcSec |
||||
|
Vlhkosť pri skladovaní |
45% ~ 65% |
RH |
|||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Poznámka 2: Sila prijatého signálu (RSS) sa meria pri celkovej strate cesty 1 spôsobom 70 dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
