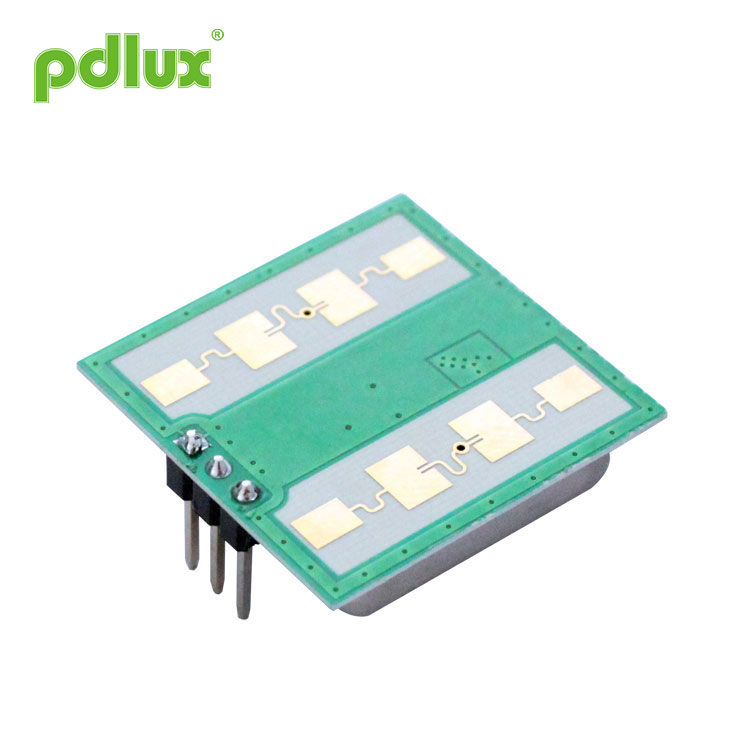

PDLUX PD-V11 OEM / ODM 24,125 GHz inteligentný spínací modul mikrovlnný dopplerovský snímač CDM324
PDLUX PD-V11 OEM / ODM 24,125 GHz, inteligentný prepínací modul, mikrovlnný dopplerovský snímač CDM324 je K-pásmový bistatický dopplerovský transceiver s modlue. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, V11, prijíma plochú anténu, vhodné na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V11
Odoslať dopyt
PDLUX PD-V11 OEM / ODM 24,125 GHz inteligentný spínací modul mikrovlnný dopplerovský snímač CDM324
 |
Application of PDLUX PD-V11 OEM / ODM 24,125 GHz inteligentný spínací modul mikrovlnný dopplerovský snímač CDM324
PDLUX PD-V11 OEM / ODM 24,125 GHz inteligentný spínací modul mikrovlnný dopplerovský snímač CDM324 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V11 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Tento modul je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Môže sa použiť aj pre detektory narušenia montované na strop. Podľa EN 300440-V2.1.1ã € EN 62479：2010, ČERVENÁ smernica-2014/53 / eu Podľa FCC časť 15.249 Podľa EN 62321, smernica ROHS-2011/65 / eu podľa smernice REACH-1907/2006 / ec |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Nastavenie frekvencie |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Vyžarovaný výkon (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Čas vyrovnania |
|
5 |
10 |
20 |
EcSec |
|
Sila prijatého signálu |
2 |
150 |
200 |
250 |
μVp-p |
|
Hluk |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Napájacie napätie |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Terajšia konzumácia |
|
25 |
35 |
45 |
mA |
|
Frekvencia opakovania impulzu |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Šírka pulzu |
4 |
10 |
20 |
30 |
EcSec |
|
Prevádzková teplota |
|
-20 |
25 |
60 |
℃ |
|
Váha |
|
3.7 |
4.1 |
4.5 |
g |
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali predpisom FCC.
Note2:The Sila prijatého signálu(RSS) is measured at the total 1 Ways path loss of 70dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
