PDLUX PD-V12 Smart Home 24,125 GHz modul mikrovlnného radarového senzora Dopplerov senzorový modul

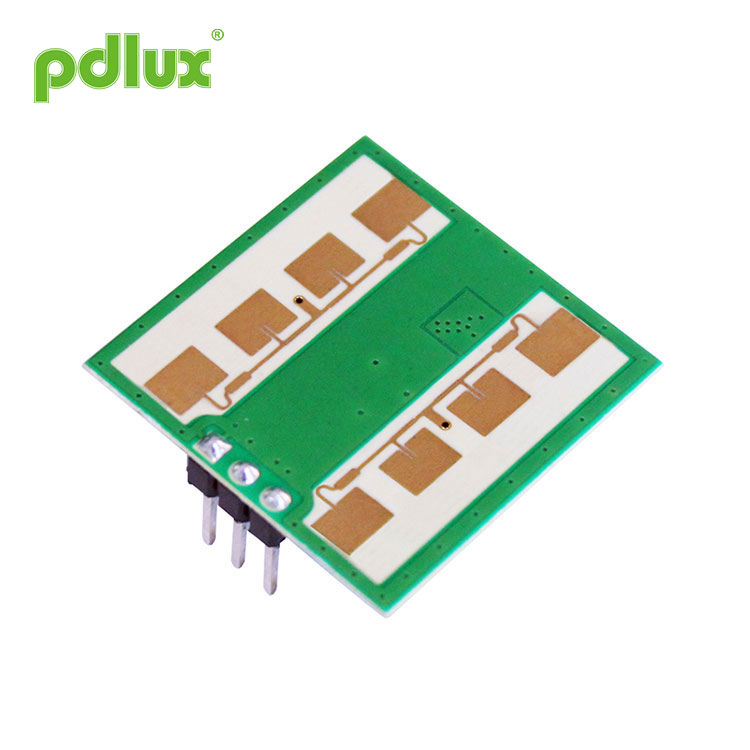

PDLUX PD-V12 Smart Home 24,125 GHz modul mikrovlnného radarového senzora Dopplerov senzorový modul je modulárny B-statický dopplerovský vysielač a prijímač. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, PD-V12, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V12
Odoslať dopyt
PDLUX PD-V12 Smart Home 24,125 GHz modul mikrovlnného radarového senzora Dopplerov senzorový modul
 |
Application of PDLUX PD-V12 Smart Home 24,125 GHz modul mikrovlnného radarového senzora Dopplerov senzorový modul - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca PDLUX PD-V12 Smart Home 24,125 GHz modul mikrovlnného radarového senzora Dopplerov senzorový modul is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Tento modul je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Môže sa použiť aj pre detektory narušenia montované na strop. Podľa EN 300440-V2.1.1ã € EN 62479：2010, RED smernica-2014/53 / EÚ Podľa FCC časť 15.249 Podľa EN 62321, smernica ROHS - 2011/65 / EU Podľa smernice REACH - 1907/2006 / ES |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PWM dokáže riadiť pracovný prúd na 3 - 15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
.S |
||
|
Prevádzková teplota |
Top |
-30 ~ + 85 + 100（Max.ï¼ ‰ |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
EcSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Vyžarovaný výkon (EIRP) |
Pout |
<2,0 |
<2.5 |
<3,0 |
mW |
|
Vlhkosť prostredia |
45% ~ 65% |
RH |
|||
UPOZORNENIE: Aktuálny rozsah detekcie súvisí so zosilnením signálu obvodu, celkovým usporiadaním PCBA a prahovou hodnotou MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali pravidlám FCC a CE.
Poznámka 2: Sila prijatého signálu (RSS) sa meria pri celkovej strate cesty 1 spôsobom 70 dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
