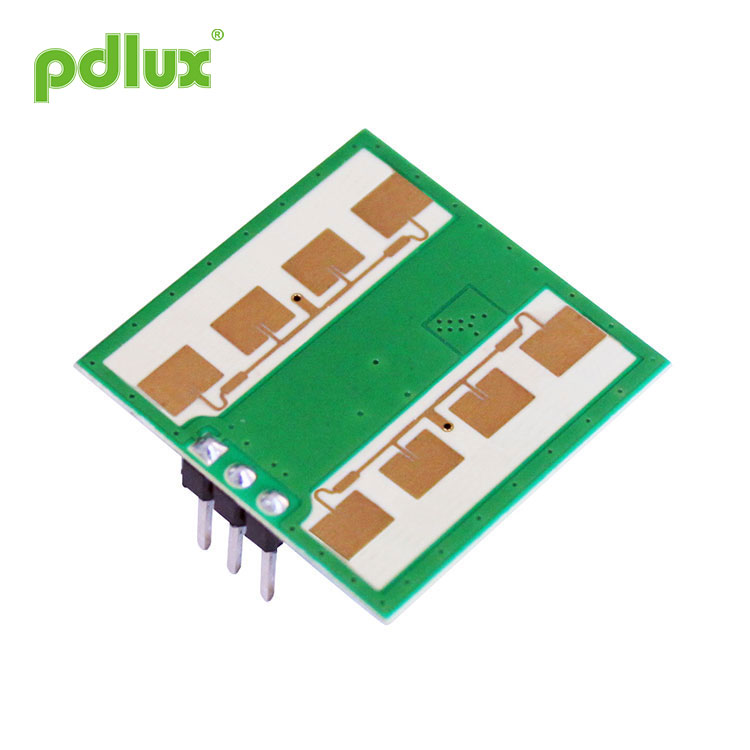

PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz
Modul radarového snímača PDLUX PD-V12 s frekvenciou 24 GHz, je modulárny bistatický dopplerovský vysielač a prijímač v pásme K. Ak je zabudovaný rezonátorový oscilátor (CRO). Tento modul, PD-V12, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PD-V12
Odoslať dopyt
PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz
|
Application of PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz •Inteligentný spínač •Závesný vypínač •Zistiť votrelca
Anténny lúčový vzor
|
PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Tento modul je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Môže sa tiež použiť pre detektory narušenia montované na strop.
Podľa EN 300440-V2.1.1ã € EN 62479：2010,
Podľa FCC časť 15.249
Size of PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz
|
| Parameter | Poznámky | Min | Typ | Max | Jednotky |
| Napájacie napätie | Vcc | 3 | 5 | 5.25 | V |
| Terajšia konzumácia | Icc | 20 | 35 | 38 | mA |
| Operačný mód | Poháňaný PWM dokáže riadiť pracovný prúd na 3 - 15mA | ||||
| Šírka pulzu | Tpulse | 10 | .S | ||
| Prevádzková teplota | Top | -30 ~ + 85 +100 (max.) | 8C | ||
| Skladovacia teplota | Tstg | -10 |
|
60 | ° C |
| Stabilný čas |
|
<5 | EcSec | ||
| Nastavenie frekvencie | f | 24 | 24.125 | 24.25 | GHz |
| Vyžarovaný výkon (EIRP) | Pout | <2,0 | <2.5 | <3,0 | mW |
| Vlhkosť prostredia | 45% ~ 65% | RH | |||
WARNING of PDLUX PD-V12 Modul radarového snímača s milimetrovými vlnovými dĺžkami 24 GHz: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
a prahová hodnota MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali pravidlám FCC a CE.
Poznámka 2: Sila prijatého signálu (RSS) sa meria pri celkovej strate cesty 1 spôsobom 70 dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
