PDLUX PD-V12 24,125 GHz, modul rozpoznávania tváre, inteligentný modul mikrovlnného snímača mobilného snímania, 24G, CDM324

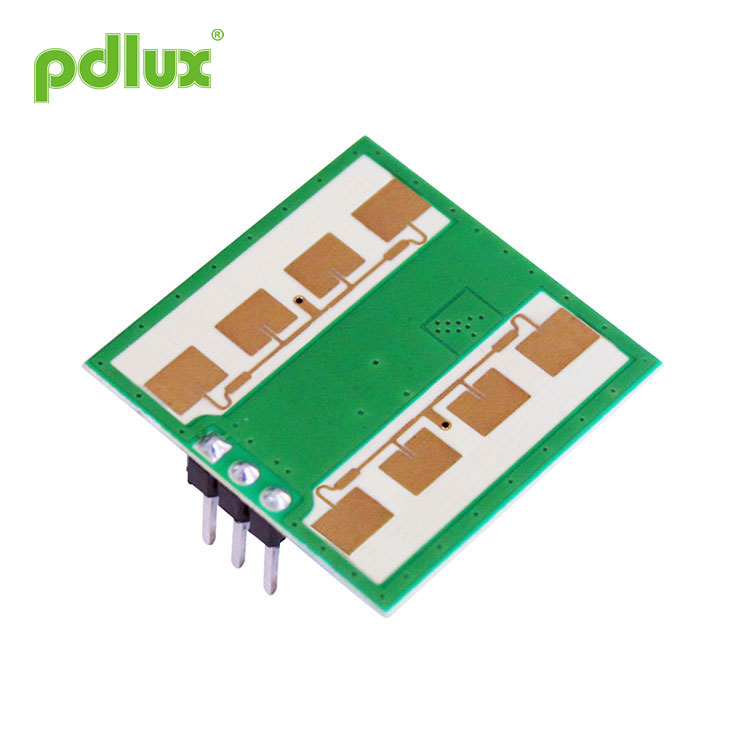

PDLUX PD-V12 24.125GHz rozpoznávanie tváre Inteligentný modul mobilného snímania mikrovlnného senzora 24G CDM324 je dvojpásmový B-statický dopplerovský vysielač / prijímač. Je to zabudovaný rezonátorový oscilátor (CRO). Tento modul, PD-V12, prijíma plochú rovinnú anténu vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať predný signál a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako senzory na trhu.
Model:PDLUX PD-V12
Odoslať dopyt
PDLUX PD-V12 24,125 GHz, modul rozpoznávania tváre, inteligentný modul mikrovlnného snímača mobilného snímania, 24G, CDM324
 |
Application of PDLUX PD-V12 24,125 GHz, modul rozpoznávania tváre, inteligentný modul mikrovlnného snímača mobilného snímania, 24G, CDM324 - Inteligentný prepínač - Závesný vypínač - Zistiť votrelca PDLUX PD-V12 24,125 GHz, modul rozpoznávania tváre, inteligentný modul mikrovlnného snímača mobilného snímania, 24G, CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Tento modul je ideálne vhodný pre senzor obsadenia v automatických spínačoch osvetlenia. Môže sa použiť aj pre detektory narušenia montované na strop. Podľa EN 300440-V2.1.1ã € EN 62479：2010, RED smernica-2014/53 / EÚ Podľa FCC časť 15.249 Podľa EN 62321, smernica ROHS - 2011/65 / EU Podľa smernice REACH - 1907/2006 / ES |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PWM dokáže riadiť pracovný prúd na 3 - 15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
.S |
||
|
Prevádzková teplota |
Top |
-30 ~ + 85 + 100（Max.ï¼ ‰ |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
EcSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Vyžarovaný výkon (EIRP) |
Pout |
<2,0 |
<2.5 |
<3,0 |
mW |
|
Vlhkosť prostredia |
45% ~ 65% |
RH |
|||
WARNING: The actual detection range of PDLUX PD-V12 24,125 GHz, modul rozpoznávania tváre, inteligentný modul mikrovlnného snímača mobilného snímania, 24G, CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby vyhovovali pravidlám FCC a CE.
Poznámka 2: Sila prijatého signálu (RSS) sa meria pri celkovej strate cesty 1 spôsobom 70 dB.
Poznámka3: Napätia šumu sa merajú od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Impulzná prevádzka
