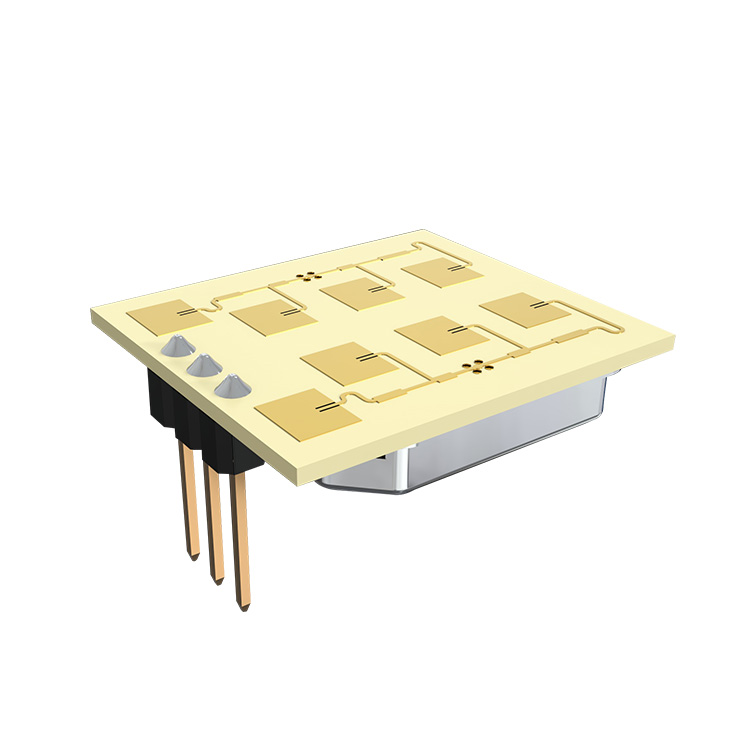

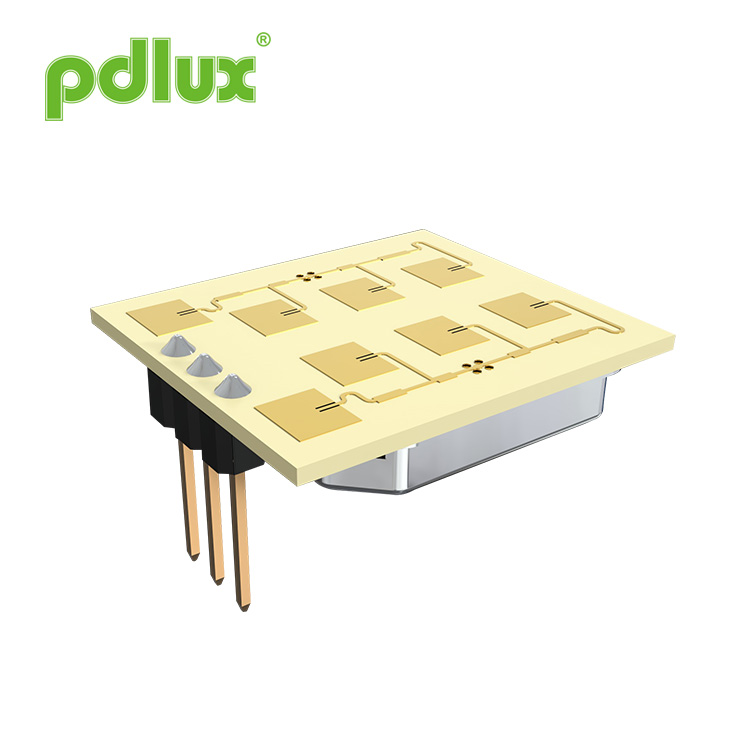

Miniatúrny mikrovlnný radarový senzor 24,125 GHz
Miniatúrny mikrovlnný radarový snímač 24,125 GHz je modul K-pásmového bi-statického Dopplerovho vysielača a prijímača. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul V10 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Model:PD-V10
Odoslať dopyt
Miniatúrny mikrovlnný radarový senzor 24,125 GHz
Miniatúrny mikrovlnný radarový snímač 24,125 GHz je modul K-pásmového bi-statického Dopplerovho vysielača a prijímača. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul V10 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia.
Podľa EN 300440-V2.1.1, EN 62479：2010, RED smernica-2014/53/eu
Podľa FCC časť 15.249
V súlade s EN 62321, smernicou ROHS-2011/65/eu Podľa smernice REACH-1907/2006/ES
|
Aplikácia miniatúrneho mikrovlnného radarového snímača 24,125 GHz ● Inteligentný spínač ● Nástenný vypínač ● Detekcia narušiteľa Vlastnosť a výhoda ● Nízky výkon bezdrôtového pripojenia ● Nízka spotreba energie ● Bezkontaktná detekcia ● Jednoduché pripojenie k ovládaču ● Nízky výstup hluku |
 |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Nastavenie frekvencie |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Čas vyrovnania |
|
5 |
10 |
20 |
μSec |
|
Sila prijatého signálu |
2 |
150 |
200 |
250 |
μVp-p |
|
Hluk |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Napájacie napätie |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Terajšia konzumácia |
|
25 |
35 |
45 |
mA |
|
Frekvencia opakovania impulzov |
4 |
1.8 |
2.0 |
3.0 |
kHz |
|
Šírka pulzu |
4 |
10 |
20 |
30 |
μSec |
|
Prevádzková teplota |
|
-20 |
25 |
60 |
℃ |
|
Hmotnosť |
|
2.5 |
3.5 |
4.0 |
g |
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
