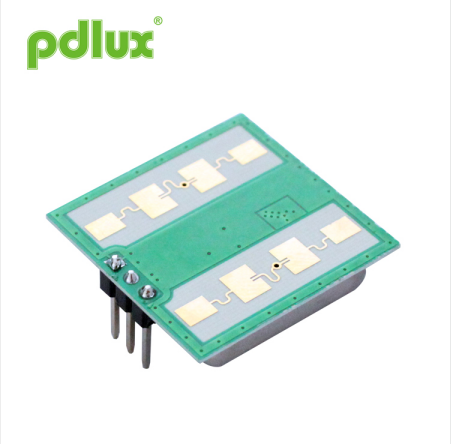

24GHz Dopplerov radarový snímač rýchlosti
24GHz dopplerovský radarový snímač rýchlosti je modul dopplerovského vysielača a prijímača v pásme K. Jedná sa o plochú anténu našej vlastnej konštrukcie, ktorá vytvára rozloženie s dobre zladenými prenosmi a príjmami.
Model:PD-V11H
Odoslať dopyt
24GHz Dopplerov radarový snímač rýchlosti
|
Aplikácia
|
24GHz Dopplerov radarový snímač rýchlosti je modul dopplerovského vysielača a prijímača v pásme K. Jedná sa o plochú anténu našej vlastnej konštrukcie, ktorá vytvára rozloženie s dobre zladenými prenosmi a príjmami.
Vnútornú dispozíciu sme prepočítali a preusporiadali, aby bola zmysluplnejšia. Urobte stabilnejšiu hlavnú frekvenciu snímača. Toto sú naše patenty na dizajn a širší rozsah okolitých teplôt.
V11-H má nižší šum, vyššie rozlíšenie a vyššiu citlivosť. Zabudovaná antistatická funkcia. V porovnaní s tradičnými podobnými produktmi je výkon stabilnejší a spoľahlivejší.
V11-M a V11-L sú rôzne citlivosti, ktoré je možné prispôsobiť potrebám používateľa.
Táto séria senzorových modulov je ideálna pre automatické osvetlenie. Senzor detekcie narušenia správania v bezpečnostnej doméne. Podľa EN 300440-V2.1.1、EN 62479：2010 RED smernica – 2014/53/EÚ Podľa FCC časť 15.249 Podľa smernice EN 62321, ROHS - 2011/65/EU Podľa smernice REACH - 1907/2006/EC |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
20 |
35 |
38 |
mA |
|
Operačný mód |
Poháňaný PW, dokáže ovládať pracovný prúd pri 3-15mA |
||||
|
Frekvencia opakovania impulzov |
1-10 |
kHz |
|||
|
Prevádzková teplota |
Hore |
-30~+85+100（Max.） |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
μSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Šírka pulzu |
> 3 μs |
||||
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
