24GHz domáci bezpečnostný radarový senzor

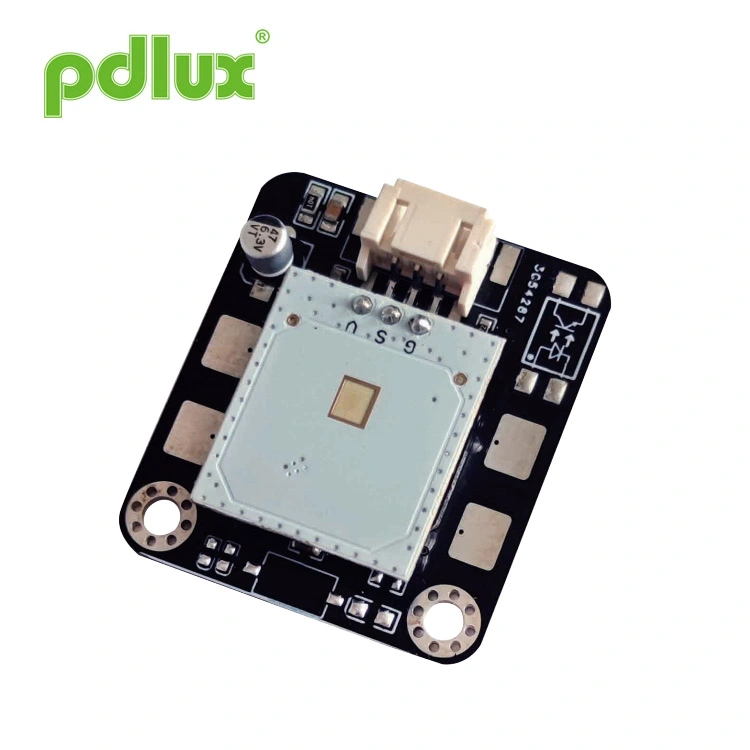

PD-V18-M1 je aplikačný modul pozostávajúci zo supermilimetrového vlnového senzora a zosilňovacieho obvodu + MCU určený na bezdotykové ovládanie. Môže sa tiež nazývať riadiaci modul na snímanie vĺn blízkeho dosahu. Jeho aplikácia scenáre sú veľmi rozsiahle, elektrickú prácu môžete ovládať alebo vypnúť mávnutím ruky v rôznych uhloch 10-30cm, a dokonca môžete vytvárať rôzne produkcie s počtom výkyvov. Napríklad: jedným výkyvom sa otvorí elektrické dvere; dva výkyvy na otvorenie systému osvetlenia.

Najmä po krste epidémie majú ľudia voči verejnému kontaktnému vypínaču srdečný odpor. Je to pre toto Dôvodom je, že sme vyvinuli systém snímačov vĺn, ktorý možno použiť aj na podobné elektrické a elektronické zariadenia produkty, takže môžete mať viac priestoru pre fantáziu.

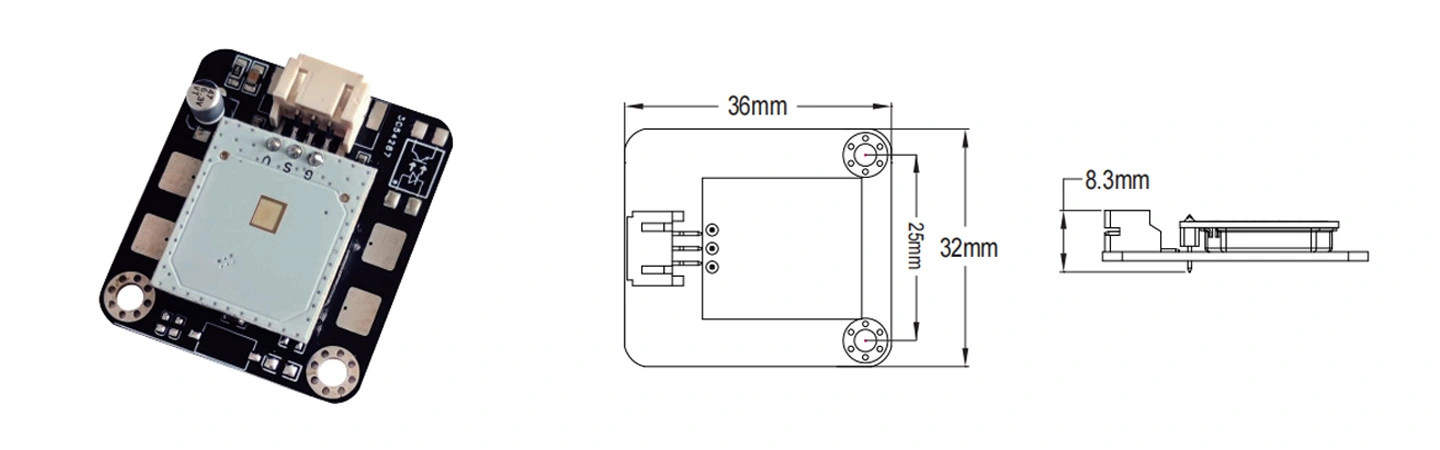

Ide o aplikačný modul špeciálne navrhnutý pre bezdotykové ovládanie. Na začiatku dizajnu sme naplno zvažovali aplikáciu produktov v rôznych produktoch, preto sme špeciálne navrhli mobilný senzor s milimetrovými vlnami (24,125 GHz) objem do ultra malej veľkosti a obvod zosilnenia signálu a MCU boli naplánované na PCB, ktorý bol kompaktný a stabilný. Moduly, ktoré je možné aplikovať v rozsahu 10-30cm, dokážu ovládať elektrické spotrebiče mávnutím ruky. Používatelia ho môžu podľa potreby aplikovať na rôzne produkty. Vzdialenosť snímania je možné prispôsobiť podľa potrieb zákazníka.

1. Aby ste predišli poškodeniu zariadenia, mali by ste byť opatrní. Ochranné opatrenia proti ESD by sa mali vôbec prijať etapy skladovania, manipulácie, montáže a testovania. Nedotýkajte sa radarovej antény a kolíkov tohto modulu
na meranie sa dotknite kolíkov multimetrom. 2. Pri PD-V18-M1 inštalovanom vonku môže detektor detekovať signál dažďovej kvapky, keď prší. To znamená, že radarový detektor inštalovaný vonku počas daždivého dňa dokáže rozpoznať dažďové kvapky.

Kvôli použitému snímaču milimetrových vĺn nie je možné použiť kovový materiál pred snímačom a ako materiál krytu musí byť použitý technický plast. Pretože ide o vysielač/prijímač signálu s malým výkonom, hrúbka krytu má tiež určitý stupeň rozdielu v útlme signálu. Pred objednávkou musí užívateľ plne vysvetliť prostredie použitia a požiadavky a v prípade potreby nám môže poskytnúť produkty, ktoré je potrebné nainštalovať, a my ich vieme prispôsobiť.
Účinok tohto produktu sa bude mierne líšiť pri použití na rôzne produkty. Používatelia môžu požiadať o objednanie verzie s orezaním citlivosti a špeciálne požiadavky môžu byť vopred vysvetlené pomocou PDLUX. Rôzne senzory a softvérové ​​algoritmy je možné zvoliť podľa rôznych požiadaviek užívateľa.

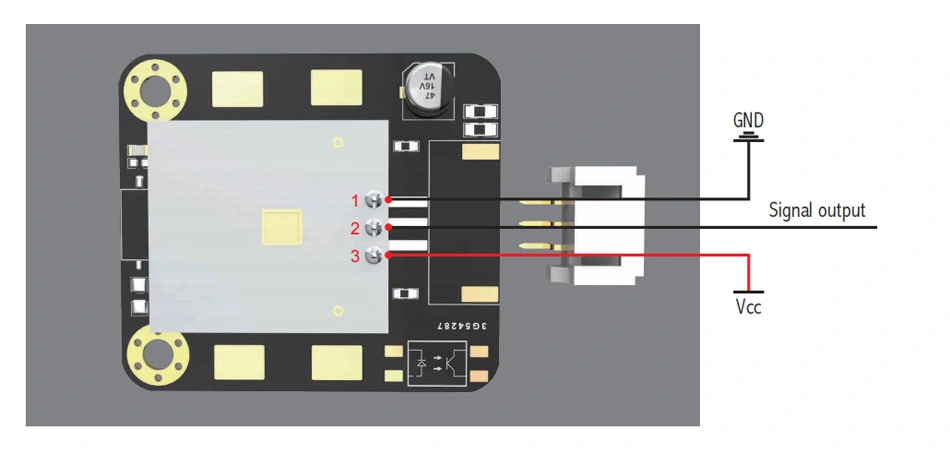

Tento modul môže pracovať s jednosmerným napájaním 3V-5V bez rušenia.

Čo sa môže stať:V prípade neprítomnosti pohybujúceho sa objektu v dosahu detekcie je testovaná nesprávna činnosť zvyčajne spôsobená silným zdrojom rušenia. Napríklad rušenie cez napájací kábel v sérii; Napríklad rušenie mobilnými telefónmi; Napríklad silné rušenie spôsobené oblúkom pri zváraní zváracieho stroja. Dvakrát skontrolujte vyššie uvedené zdroje rušenia na prítomnosť.
Očakáva sa, že vyššie uvedené pripomienky si pozorne prečítate a porozumiete im.
