Spínač automatického snímača obsadenosti osvetlenia

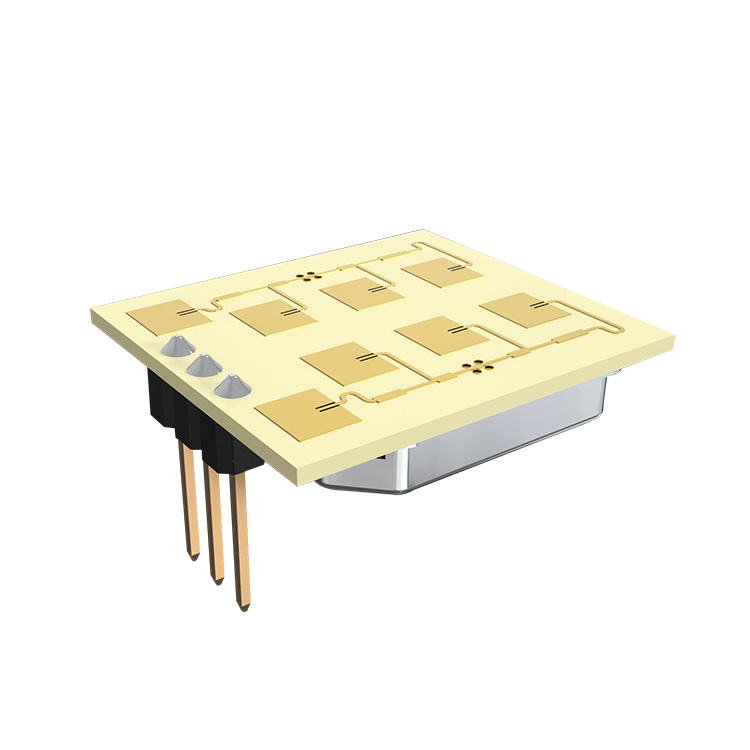

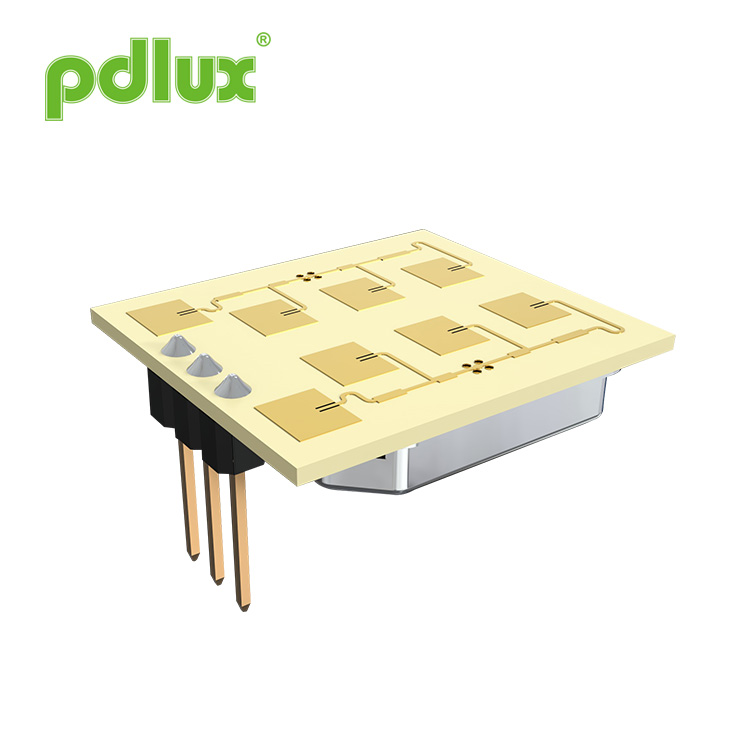

PD-V18-A je úzkouhlý vysokovýkonný vlnový senzor v pásme K (24,125 GHz). Pomocou algoritmu obvodu zosilňovača a MCU je možné vyrábať aplikačné produkty s rôznymi funkciami.
Model:PD-V18-A
Odoslať dopyt
Spínač automatického snímača obsadenosti osvetlenia
PD-V18-A je K-pásmové (24,125 GHz) úzkouhlé vysokovýkonné vlny
senzor. S algoritmom obvodu zosilňovača a MCU, aplikácia
možno vyrábať produkty s rôznymi funkciami.
Napríklad: používa sa na ručné mávanie bezkontaktným indukčným automatom
dvere, bezkontaktné indukčné spínače s mávaním ruky a iné aplikácie
Produkty.
Podľa EN 300440-V2.1.1, EN 62479: 2010
Smernica RED - 2014/53/EÚ
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
|
Aplikácia ● Bezkontaktný ručný vlnový senzor ● Warrow uhol vysoký výkon ● Detekcia narušiteľa |
 |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
<25 |
<38 |
<40 |
mA |
|
Operačný mód |
Poháňaný PWM, dokáže ovládať pracovný prúd pri 3-15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
μs |
||
|
Prevádzková teplota |
Hore |
-30~+65 |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
μSec |
||
|
Hluk |
|
3.5 |
4.0 |
4.5 |
mVrms |
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Odporúča sa pulzná prevádzka
