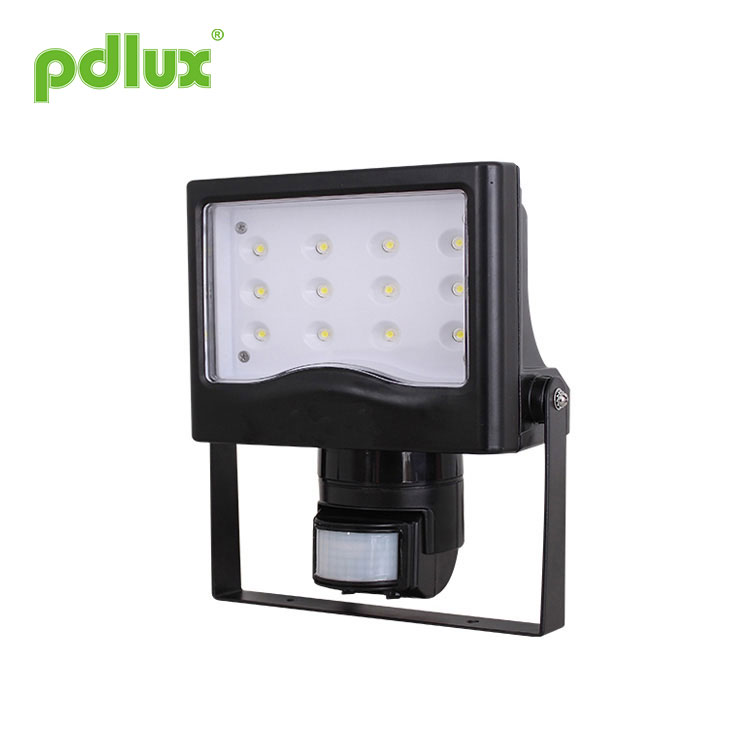

Vysokovýkonné liate LED senzorové svetlo

Infračervený modInštrukcia PD-PIR2012 pre iónový senzor LED Floodlight

INFORMÁCIE O PRODUKTE

Produkt je vysokovýkonné liate LED senzorové svetlo; využíva detektor dobrej citlivosti, integrovaný obvod a SMT. Zhromažďuje funkcie automatizmu, pohodlia, bezpečnosti, úspory energie a praktickosti. Široké detekčné pole sa skladá zo servisného poľa hore a dole, vľavo a vpravo. Funguje tak, že prijíma infračervené lúče ľudského pohybu. Keď človek vstúpi do detekčného poľa, môže naraz spustiť zaťaženie a automaticky identifikovať deň a noc; Jeho inštalácia je veľmi pohodlná a jeho využitie je veľmi široké. Má funkcie indikácie napájania a indikácie detekcie.

ŠPECIFIKÁCIE

Napájanie: 220V/AC-240V/AC Frekvencia napájania: 50Hz Ovládanie svetla: <3LUX-2000LUX（nastaviteľné） Časové oneskorenie: min: 8 s ± 3 s max: 7 min ± 2 min (nastaviteľné) Množstvo LED: 12ks Menovité zaťaženie: 17W Max. Špecifikácie LED: 3W High PowerLED Teplota farby: 6200K-6700K Detekčný uhol: 180° Detekčný rozsah:10-12mMax.(24°C) Pracovná teplota: -10°C~+40°C Pracovná vlhkosť: <95% RH Inštalačná výška:> 1,8 m ~ 3,5 m Pohotovostný výkon: 0,45 W (statický 0,1 W) Rýchlosť pohybu detekcie: 0,6 ~ 1,5 m/s Svetelný tok: 870lm Pozorovací uhol: 50° Čistá hmotnosť: cca 1,6 kg

FUNKCIA

Dokáže identifikovať deň a noc: Spotrebiteľ môže upraviť pracovné okolité svetlo. Môže pracovať cez deň aj v noci, keď je nastavený na polohu „slnko“ (max). Môže pracovať pri okolitom svetle menej ako 3LUX, keď je nastavený na polohu „mesiac“ (min). Pokiaľ ide o vzor nastavenia, pozrite si vzor testu;

Indikácia napájania a detekcie: Kontrolka môže blikať raz každé 4 sekundy po zapnutí napájania. Po prijatí signálov môže blikať 2-krát každú 1 sekundu. Zároveň môže ukazovať normálne podmienky senzora pre detekciu a napájanie;

Časové oneskorenie sa pridáva nepretržite: Keď prijme druhý indukčný signál po prvej indukcii, vypočíta čas ešte raz na základe prvého časového oneskorenia. (Nastav čas).

Časové oneskorenie je nastaviteľné. Dá sa nastaviť podľa želania spotrebiteľa. Minimálny čas je 8 s ± 3 s. Maximum je 7 min ± 2 min.

INFORMÁCIE O SNÍMAČOCH

SPECTROGRAM

INŠTALÁCIA

Poznámka: Prineste si nasledujúce nástroje

Vypnite napájanie;
Odskrutkujte klinec na spodnej strane. Otvorte otvor pre drôt. Napájací vodič a napájací vodič sú vyvŕtané v spodnej časti;
Upevnite spodnú časť na zvolenú pozíciu pomocou nafúknutej skrutky;
Pripojte napájanie a záťaž k stĺpiku s pripojovacím vodičom podľa schémy;
Upevnite snímač na spodnej strane, zaskrutkujte klinec a zapnite napájanie.

Plášť svietidla z hliníkového materiálu

Podľa požiadaviek lampy prispôsobte dobré využitie senzorov a osvetlite uhol pohľadu, čo najlepšie využite produkty v pohľade.

TEST

Otočte ovládač svetla v smere hodinových ručičiek na maximum (slnko), otočte ovládač času v smere hodinových ručičiek na minimum;
Keď zapnete napájanie, záťaž nefunguje a kontrolka blikne raz za 4 sekundy.
Po 5 ~ 10 sekundách začne záťaž pracovať a kontrolka blikne dvakrát každú 1 sekundu. Za podmienok bez indukčného signálu by záťaž mala prestať fungovať do 5 ~ 30 sekúnd, kontrolka by mala stále blikať raz za 4 sekundy;

Po zhasnutí prvého by to malo zmysel znova po 5 ~ 10 sekundách. Záťaž by mala fungovať a rýchlosť blikania indikátora je dvakrát za 1 sekundu. Záťaž by mala prestať fungovať do 5 ~ 15 sekúnd;
Otočte gombík okolitého svetla proti smeru hodinových ručičiek na minimum. Ak je nastavený na menej ako 3LUX, záťaž induktora by nemala fungovať, keď záťaž prestane fungovať. Ak zakryjete detekčné okno nepriehľadnými predmetmi (uterák atď.), záťaž bude fungovať bez indukčného signálu, záťaž by mala prestať fungovať do 5~15 sekúnd.

POZNÁMKA

Môže ho nainštalovať elektrikár alebo skúsený človek;
Nepokojné objekty nemožno považovať za základnú plochu inštalácie;
Pred detekčným oknom by nemali byť prekážky alebo nepokojné predmety ovplyvňujúce detekciu;
Vyhnite sa inštalácii v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.;
Pre vašu bezpečnosť neotvárajte puzdro, ak po inštalácii nájdete ťažné zariadenie;
Ak chcete predísť neočakávanému poškodeniu produktu, pri inštalácii infračerveného senzora pridajte bezpečné zariadenie 6A, napríklad poistku, bezpečnostnú trubicu atď.

NEJAKÝ PROBLÉM A RIEŠENÝ SPÔSOB

Zaťaženie nefunguje:

a. Skontrolujte výkon a zaťaženie;

b. Ak je zaťaženie dobré;

c. Ak sa rýchlosť kontrolky po snímaní zrýchli;

d. Skontrolujte, či pracovné svetlo zodpovedá okolitému svetlu.

Citlivosť je slabá:

a Skontrolujte, či pred detekčným oknom bránia prijímaniu signálov;

b. Skontrolujte teplotu okolia;

c. Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach;

d. Skontrolujte výšku inštalácie;

e. Ak je orientácia pohybu správna.

Senzor nemôže automaticky vypnúť záťaž:

a. Ak sú v poliach detekcie nepretržité signály;

b. Ak je časové oneskorenie nastavené na najdlhšie;

c. Ak výkon zodpovedá pokynu;

d. Ak sa v blízkosti snímača zmení teplota vzduchu, napríklad klimatizácia alebo ústredné kúrenie atď

1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte inú lampu.
3. Keď sú LED diódy v sérii poškodené, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.

Pre upevnenia typu Y: Ak je vonkajší flexibilný kábel alebo šnúra tohto svietidla poškodený, musí ho vymeniť výlučne výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

Potvrďte s inštaláciou profesie.
Pred inštaláciou a demontážou vypnite napájanie.
Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Zaviazali sme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy.
Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sme sa vyhli problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
