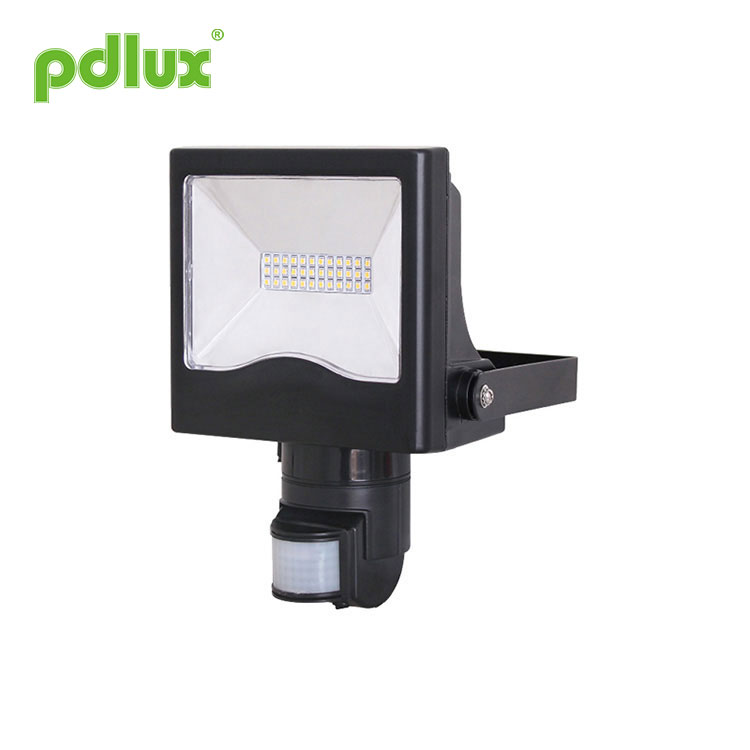

LED svetlomet s PIR pohybovým senzorom

Pokyny pre infračervený snímač pohybu LED Floodlight PD-PIR2036-2

Zhrnutie

Produkt je vysokovýkonné liate LED senzorové svetlo; využíva detektor dobrej citlivosti, integrovaný obvod a SMT. Zhromažďuje funkcie automatizácie, pohodlia, bezpečnosti, úspory energie a praktickosti. Široké detekčné pole sa skladá zo servisného poľa hore a dole, vľavo a vpravo. Funguje tak, že prijíma infračervené lúče ľudského pohybu. Keď vstúpite do detekčného poľa, môže naraz spustiť načítanie a automaticky identifikovať deň a noc; Jeho inštalácia je veľmi pohodlná a jeho využitie je veľmi široké. Má funkcie indikácie napájania a indikácie detekcie.

Detekčné pole: detekčné pole (pozrite si nasledujúci diagram) sa skladá zo servisného poľa nahor a nadol, vľavo a vpravo, možno ho vybrať podľa želania spotrebiteľa. orientácia pohybu má veľkú
vzťah s citlivosťou;
Dokáže identifikovať deň a noc: Spotrebiteľ môže nastaviť ovládanie pracovného svetla. Môže fungovať cez deň aj v noci, keď je nastavený na polohu „slnko“ (max). Môže fungovať pri ovládaní svetla menej ako 3 LUX, keď je nastavené na polohu „mesiac“ (min.). Pokiaľ ide o vzor nastavenia, pozrite si vzor testu;
Indikácia napájania a detekcie: Kontrolka môže po zapnutí napájania raz zablikať každé 4 sekundy. Po prijatí signálov môže blikať 2-krát každú 1 sekundu. Zároveň môže ukazovať normálne podmienky senzora pre detekciu a napájanie;
Nastavenie času sa pridáva priebežne: Keď po prvej indukcii prijme druhý indukčný signál, vypočíta čas ešte raz na základe prvého nastavenia času. (Nastav čas).
Nastavenie času je nastaviteľné. Dá sa nastaviť podľa želania spotrebiteľa. Minimálny čas je 8 s ± 3 s. Maximum je 7 min ± 2 min.

Informácie zo snímača

Spektrogram

Inštalácia

Poznámka: Prineste si nasledujúce nástroje.

Vypnite napájanie;
Odskrutkujte klinec na spodnej strane. Otvorte otvor pre drôt. Napájací kábel a napájací kábel sú vyvŕtané v spodnej časti;
Upevnite spodnú časť na zvolenú pozíciu pomocou nafúknutej skrutky;
Pripojte napájanie a záťaž k stĺpiku s pripojovacím vodičom podľa schémy;
Upevnite snímač na spodnej strane, zaskrutkujte klinec a zapnite napájanie.

Názov každej časti

(Plášť svietidla pre hliníkový materiál)

Podľa požiadaviek lampy upravte dobré využitie senzorov a uhol pohľadu osvetlenia, čo najlepšie využitie produktov v zore.

Test

Otočte ovládač svetla v smere hodinových ručičiek na maximum (slnko), otočte ovládač času v smere hodinových ručičiek na minimum;
Keď zapnete napájanie, záťaž nefunguje a kontrolka blikne raz za 4 sekundy.
Po 5 ~ 10 sekundách začne záťaž pracovať a kontrolka blikne dvakrát každú 1 sekundu. Pri absencii indukčného signálu by záťaž mala prestať fungovať do 5 až 30 sekúnd, kontrolka by mala stále blikať raz každé 4 sekundy;
Po vybití prvého by to malo zmysel znova po 5 až 10 sekundách. Záťaž by mala fungovať a rýchlosť blikania je dvakrát za 1 sekundu. Záťaž by mala prestať fungovať do 5 ~ 15 sekúnd;
Otočte gombík ovládania svetla proti smeru hodinových ručičiek na minimum. Ak je nastavený na menej ako 3LUX, záťaž induktora by po zastavení činnosti záťaže nemala fungovať. Ak zakryjete detekčné okno nepriehľadnými predmetmi (uterák atď.), záťaž funguje bez indukčného signálu, záťaž by mala prestať fungovať do 5 až 15 sekúnd.

Poznámka

Môže ho nainštalovať elektrikár alebo skúsený človek;
Nepokojné objekty nemožno považovať za základnú plochu inštalácie;
Pred detekčným oknom by nemali byť prekážky alebo nepokojné predmety ovplyvňujúce detekciu;
Vyhnite sa inštalácii v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.;
Pre vašu bezpečnosť neotvárajte puzdro, ak po inštalácii nájdete ťažné zariadenie;
Aby ste predišli neočakávanému poškodeniu produktu, pri inštalácii infračerveného snímača pridajte bezpečné zariadenie 6A, napríklad poistku, bezpečnostnú trubicu atď.

Nejaký problém a vyriešený spôsob

Zaťaženie nefunguje:
a. Skontrolujte výkon a zaťaženie;
b. Ak je zaťaženie dobré;
c. Ak sa rýchlosť kontrolky po snímaní zrýchli;
d. Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.

Citlivosť je slabá:
a. Skontrolujte, či pred detekčným oknom bráni prijímaniu signálov;
b. Skontrolujte teplotu okolia;
c. Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach;
d. Skontrolujte výšku inštalácie;
e. Ak je orientácia pohybu správna.

Senzor nemôže automaticky vypnúť záťaž:
a. Ak sú v poliach detekcie nepretržité signály;
b. Ak je nastavenie času nastavené na najdlhší;
c. Ak výkon zodpovedá pokynu;
d. Ak sa teplota vzduchu zmení v blízkosti snímača, napríklad klimatizácia alebo ústredné kúrenie atď.

1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte iné svietidlo.
3. Keď sa poškodia sériové LED diódy, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.

Prídavné zariadenia typu Y: Ak je vonkajší flexibilný kábel alebo šnúra tohto svietidla poškodený, musí ho vymeniť výlučne výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Zaviazali sme sa propagovať kvalitu a spoľahlivosť produktov, avšak je pravdepodobné, že všetky elektronické komponenty budú neúčinné, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali sme bezpečnostnú kvótu, aby sme predišli akýmkoľvek problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
