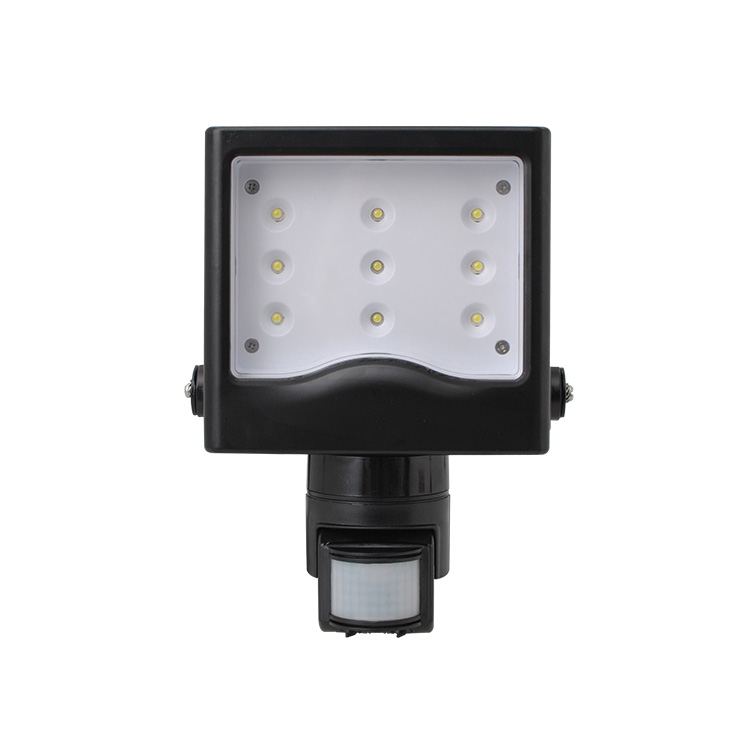

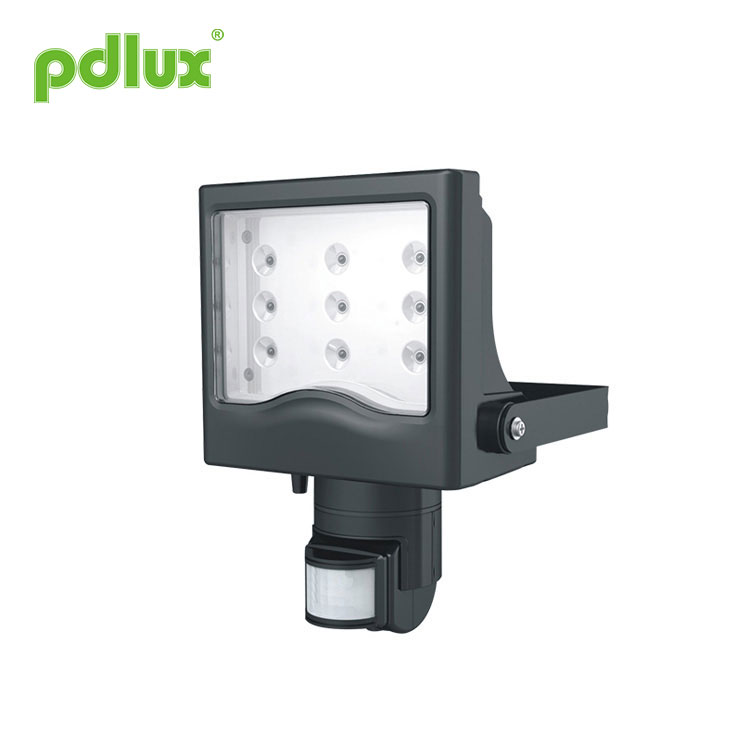

Infračervený snímač pohybu LED svetlomet
Nasleduje úvod k LED reflektoru s infračerveným snímačom pohybu. Dúfam, že vám pomôžem lepšie porozumieť LED reflektoru s infračerveným snímačom pohybu.
Model:PD-PIR2009
Odoslať dopyt
Pokyny pre infračervený snímač pohybu LED Floodlight PD-PIR2009
INFORMÁCIE O PRODUKTE
 |
Produkt je vysokovýkonné liate LED senzorové svetlo; využíva detektor dobrej citlivosti, integrovaný obvod a SMT. Zhromažďuje funkcie automatizácie, pohodlia, bezpečnosti, úspory energie a praktickosti. Široké detekčné pole sa skladá zo servisného poľa hore a dole, vľavo a vpravo. Funguje tak, že prijíma infračervené lúče ľudského pohybu. Keď vstúpite do detekčného poľa, môže naraz spustiť načítanie a automaticky identifikovať deň a noc; Jeho inštalácia je veľmi pohodlná a jeho využitie je veľmi široké. Má funkcie indikácie napájania a indikácie detekcie. |
TECHNICKÉ ÚDAJE
|
Napájanie : 220-240V/AC Frekvencia napájania: 50 Hz Ovládanie svetla:<3LUX~2000LUX (nastaviteľné) Časové oneskorenie: min: 8 s ± 3 s max: 7 min ± 2 min) (nastaviteľné) Množstvo LED: 9ks Menovité zaťaženie: 15W Max. Špecifikácie LED: 3W vysokovýkonná LED Detekčný uhol: 180°
Teplota farby: 3700K—4300K Hmotnosť: cca 1,6 kg |
 |
FUNKCIA
Detekčné pole: detekčné pole (pozrite si nasledujúci diagram) sa skladá zo servisného poľa nahor a nadol, vľavo a vpravo, možno ho vybrať podľa želania spotrebiteľa. orientácia pohybu má veľký súvislosť s citlivosťou;
Dokáže identifikovať deň a noc: Spotrebiteľ môže upraviť pracovné okolité svetlo. Môže fungovať cez deň aj v noci, keď je nastavený na polohu „slnko“ (max). Môže pracovať pri okolitom svetle menej ako 3LUX, keď je nastavený na polohu „mesiac“ (min). Pokiaľ ide o vzor úpravy, pozrite si testovací vzor;
Indikácia napájania a detekcie: Kontrolka môže po zapnutí napájania raz zablikať každé 4 sekundy. Po prijatí signálov môže blikať 2-krát každú 1 sekundu. Zároveň môže senzoru zobraziť normálne podmienky detekcie a napájania;
Časové oneskorenie sa pridáva nepretržite: Keď po prvej indukcii prijme druhý indukčný signál, vypočíta čas ešte raz na základe prvého časového oneskorenia. (Nastav čas).
Časové oneskorenie je nastaviteľné. Dá sa nastaviť podľa želania spotrebiteľa. Minimálny čas je 8 sekúnd ± 3 s. Maximum je 7 min ± 2 min.
INFORMÁCIE O SNÍMAČOCH
SPECTROGRAM
INŠTALÁCIA
Poznámka: Prineste si nasledujúce nástroje.
Vypnite napájanie;
Odskrutkujte klinec na spodnej strane. Otvorte otvor pre drôt. Napájací kábel a napájací kábel sú vyvŕtané v spodnej časti;
Upevnite spodnú časť na zvolenú pozíciu pomocou nafúknutej skrutky;
Pripojte napájanie a záťaž k stĺpiku s pripojovacím vodičom podľa schémy;
Upevnite snímač na spodnej strane, zaskrutkujte klinec a zapnite napájanie.
NÁZVY KAŽDEJ ČASTI
(Plášť svietidla pre hliníkový materiál)
TEST
Otočte ovládač svetla v smere hodinových ručičiek na maximum (slnko), otočte ovládač času v smere hodinových ručičiek na minimum;
Keď zapnete napájanie, záťaž nefunguje a kontrolka zabliká raz za 4 sekundy. Po 5 ~ 10 sekundách začne záťaž pracovať a kontrolka blikne dvakrát každú 1 sekundu. Za podmienok bez indukčného signálu by záťaž mala prestať fungovať do 5 až 30 sekúnd, kontrolka by mala stále blikať raz za 4 sekundy;
Po vybití prvého by to malo zmysel znova po 5 až 10 sekundách. Záťaž by mala fungovať a rýchlosť blikania indikátora je dvakrát za 1 sekundu. Záťaž by mala prestať fungovať do 5 ~ 15 sekúnd;
Otočte ovládací gombík svetla proti smeru hodinových ručičiek na minimum. Ak je nastavený na menej ako 3LUX, záťaž induktora by nemala fungovať, keď záťaž prestane fungovať. Ak zakryjete detekčné okno nepriehľadnými predmetmi (uterák atď.), záťaž funguje bez indukčného signálu, záťaž by mala prestať fungovať do 5 až 15 sekúnd.
POZNÁMKY
Môže ho nainštalovať elektrikár alebo skúsený človek;
Nepokojné objekty nemožno považovať za základnú plochu inštalácie;
Pred detekčným oknom by nemali byť prekážky alebo nepokojné predmety ovplyvňujúce detekciu;
Vyhnite sa inštalácii v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.;
Pre vašu bezpečnosť. Neotvárajte puzdro, ak po inštalácii nájdete ťažné zariadenie;
Ak chcete predísť neočakávanému poškodeniu produktu, pri inštalácii infračerveného senzora pridajte bezpečnostné zariadenie s napätím 6 A, napríklad poistku, bezpečnostnú trubicu atď.
NEJAKÝ PROBLÉM A RIEŠENÝ SPÔSOB
Zaťaženie nefunguje:
a. Skontrolujte výkon a zaťaženie;
b. Ak je zaťaženie dobré;
c. Ak sa rýchlosť kontrolky po snímaní zrýchli;
d. Skontrolujte, či pracovné svetlo zodpovedá okolitému svetlu.
Citlivosť je slabá:
a. Skontrolujte, či pred detekčným oknom bráni prijímaniu signálov; b. Skontrolujte teplotu okolia;
c. Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach;
d. Skontrolujte výšku inštalácie;
e. Ak je orientácia pohybu správna.
Senzor nemôže automaticky vypnúť záťaž:
a. Ak sú v poliach detekcie nepretržité signály;
b. Ak je časové oneskorenie nastavené na najdlhšie;
c. Ak výkon zodpovedá pokynu;
d. Ak sa v blízkosti snímača zmení teplota vzduchu, napríklad klimatizácia alebo ústredné kúrenie atď.
1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte inú lampu.
3. Keď sú LED diódy v sérii poškodené, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.
Pre prídavné zariadenia typu Y: Ak je vonkajší flexibilný kábel alebo šnúra tohto svietidla poškodený, musí ho vymeniť výlučne výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.
Potvrďte s inštaláciou profesie.
Pred inštaláciou a demontážou vypnite napájanie.
Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.
Zaviazali sme sa propagovať kvalitu a spoľahlivosť produktov, avšak všetky elektronické komponenty majú určitú pravdepodobnosť, že sa stanú neúčinnými, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali bezpečnostné kvóty, aby sme predišli problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
