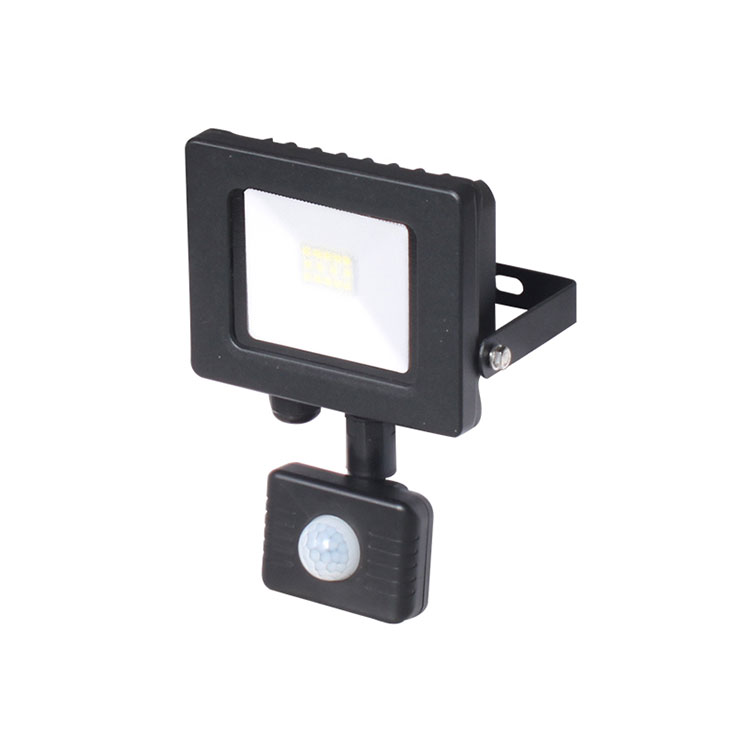

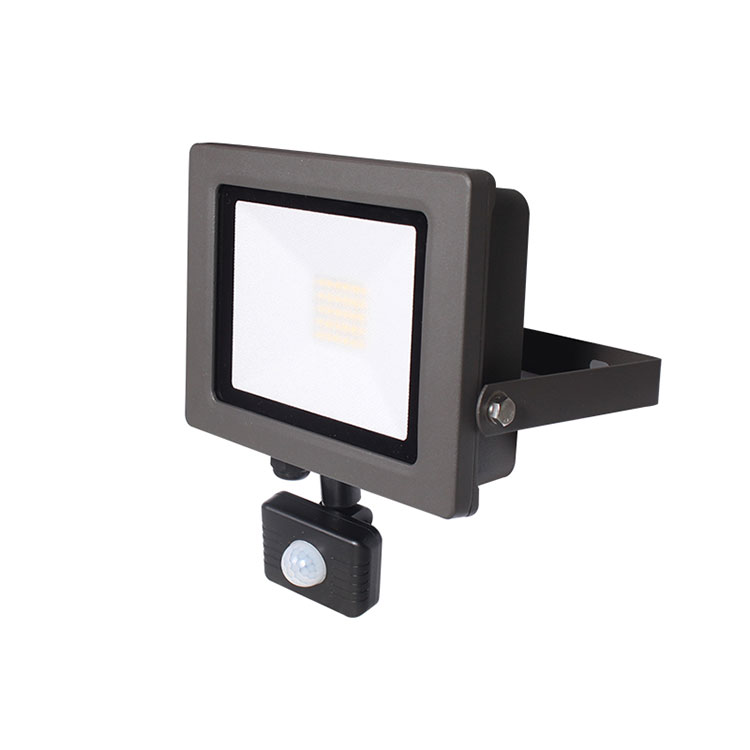

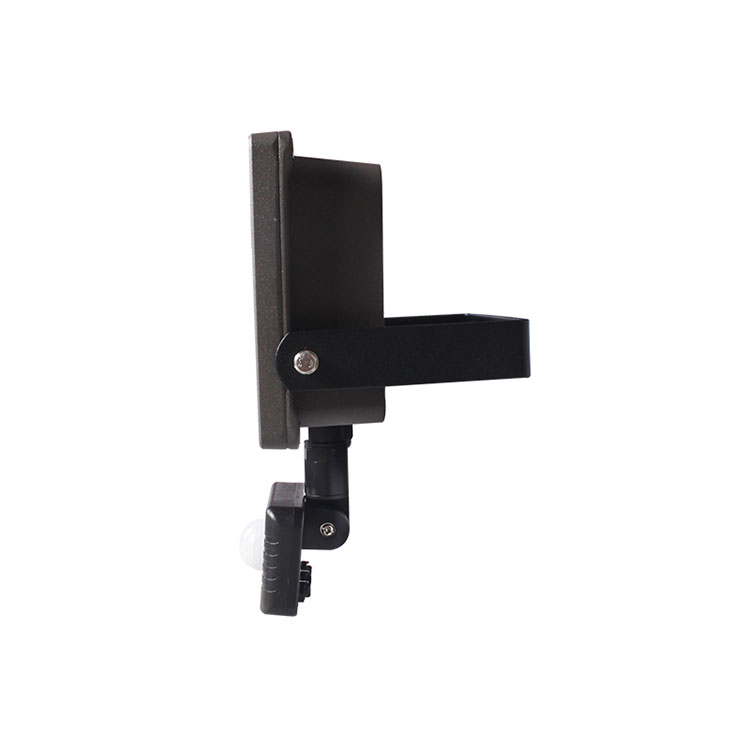

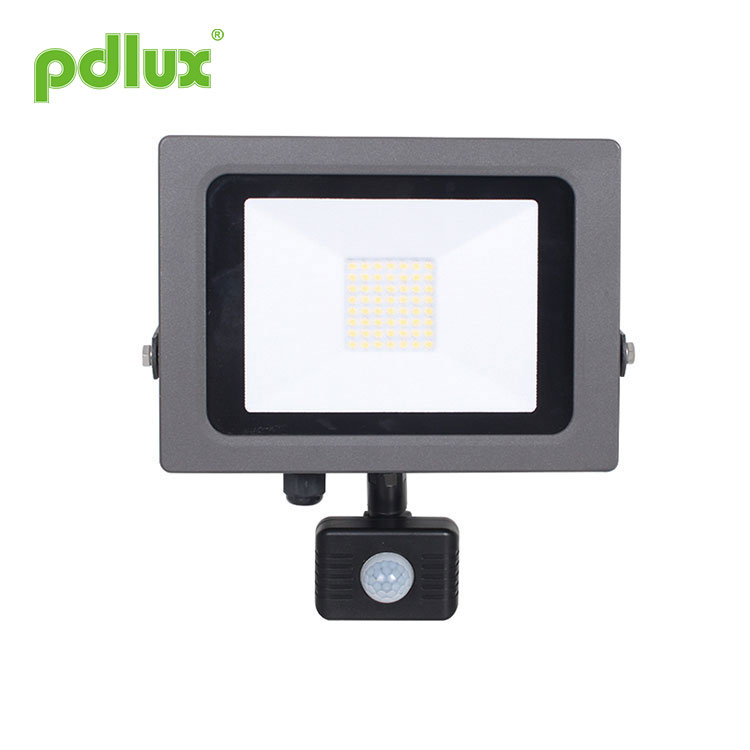

Vodotesný 30W infračervený senzor LED svetlomet

PDF-30W Infračervený senzor LED reflektory Návod

Zhrnutie

Produkt je High-power cast LED senzorové svetlo; využíva detektor dobrej citlivosti, integrovaný obvod a SMT. Zhromažďuje funkcie automatizácie, pohodlia, bezpečnosti, úspory energie a praktickosti. Široké detekčné pole sa skladá zo servisného poľa hore a dole, vľavo a vpravo. Funguje tak, že prijíma infračervené lúče ľudského pohybu. Keď vstúpite do detekčného poľa, môže naraz spustiť zaťaženie a automaticky identifikovať deň a noc; Jeho inštalácia je veľmi pohodlná a jeho využitie je veľmi široké.

Dokáže identifikovať deň a noc: ovládanie svetla sa dá voľne nastaviť, keď funguje. Môže fungovať cez deň aj v noci, keď je nastavený na polohu „slnko“ (max); ale môže fungovať iba pri ovládaní svetla menej ako 10 luxov, keď je nastavené na polohu „mesiac“ (min). Čo sa týka vzoru nastavenia, pozrite si vzor testu.
Časové oneskorenie možno pridávať priebežne: keď po prvom prijme druhý indukčný signál, vypočíta čas ešte raz na zvyšok prvého základného časového oneskorenia. (Nastaviť čas)
Dá sa definovať v rozsahu 10~>300 LUX. Úplné otočenie gombíka v smere hodinových ručičiek je približne 10 luxov, úplne proti smeru hodinových ručičiek približne 300 luxov. Pri nastavovaní detekčnej zóny a vykonávaní testu chôdze pri dennom svetle by ste mali otáčať gombíkom úplne v smere hodinových ručičiek.
Môže byť definovaný od 8 sekúnd (úplne otočenie proti smeru hodinových ručičiek) do 9 minút (úplné otočenie v smere hodinových ručičiek). Akýkoľvek pohyb zistený pred uplynutím tohto času znova spustí časovač. Na úpravu rozsahu detekcie a na vykonanie testu chôdze sa odporúča vybrať najkratší čas.

Snímanie informácií

Názov každej časti

(Plášť svietidla pre hliníkový materiál)

Podľa požiadaviek lampy upravte dobré využitie senzorov a uhol pohľadu osvetlenia, čo najlepšie využitie produktov v zore.

Spôsob nastavenia: potenciometer

(1)Nastavenie časového oneskorenia

Môže byť definovaný od 8 sekúnd (úplne otočenie proti smeru hodinových ručičiek) do 9 minút (úplné otočenie v smere hodinových ručičiek). Akýkoľvek pohyb zistený pred uplynutím tohto času znova spustí časovač. Na úpravu rozsahu detekcie a na vykonanie testu chôdze sa odporúča vybrať najkratší čas.

(2) Nastavenie rozsahu detekcie

Otáčaním v smere hodinových ručičiek ho zväčšíte a otočením proti smeru hodinových ručičiek ho znížite. Pri otočení na mini je to 2-4m a pri otočení na max je to 10m.

Dá sa definovať v rozsahu 10~>300 LUX. Úplné otočenie gombíka v smere hodinových ručičiek je približne 10 luxov, úplne proti smeru hodinových ručičiek približne 300 luxov. Pri nastavovaní detekčnej zóny a vykonávaní testu chôdze pri dennom svetle by ste mali otočiť gombík úplne v smere hodinových ručičiek.

Test

1. Gombík nastavenia času (TIME): Používateľ si môže zvoliť čas oneskorenia podľa potreby, zvyčajne pri inštalácii merania, gombík nastavenia času (TIME) na minimum, aby bola kontrola inštalácie rýchla a jednoduchá. Po inštalácii môže byť 8 sekúnd ~ 9 minút ± 2 minúty ľubovoľne zvolený čas zhasnutia, nastavte čas a potvrďte čas testu, hlavica senzora by mala byť čo najviac nadol, aby sa nepohla predná časť signálu senzora, výsledkom je, že nastavený čas nie je kvázi;

2. Gombík nastavenia osvetlenia (LUX): Používateľ môže použiť tento gombík na výber, pri akom type okolitého svetla (denná až nočná), senzor zadá hodnotu automatického indukčného osvetlenia.
Zvyčajne sa 3LUX zobrazuje ako noc, 100LUX ~ 2000LUX by mala byť denná hodnota. Preto pri prvom nastavení môže používateľ nastaviť gombík LUX podľa svojich potrieb;

3. Gombík nastavenia citlivosti SENS (gombík nastavenia vzdialenosti detekcie): Maximálna detekčná vzdialenosť senzora je maximálna vzdialenosť 10 metrov, keď je okolitá teplota 24 ℃. Ak je okolitá teplota príliš vysoká, detekčná vzdialenosť sa skráti.
Vysoká citlivosť v zime a nízka citlivosť v lete, používateľ môže nastaviť gombík SENS podľa veľkosti oblasti, aby senzor automaticky zaznamenal vzdialenosť požadovanú používateľom.

Inštalácia

Poznámka: Prineste si nasledujúce nástroje.

Vypnite napájanie;
Odskrutkujte klinec na spodnej strane. Otvorte otvor pre drôt. Napájací kábel a napájací kábel sú vyvŕtané v spodnej časti;
Upevnite spodnú časť na zvolenú pozíciu pomocou nafúknutej skrutky;
Pripojte napájanie a záťaž k stĺpiku s pripojovacím vodičom podľa schémy;
Upevnite snímač na spodnej strane, zaskrutkujte klinec a zapnite napájanie.

Poznámka

Môže ho nainštalovať elektrikár alebo skúsený človek;
Nepokojné objekty nemožno považovať za základnú plochu inštalácie;
Pred detekčným oknom by nemali byť prekážky alebo nepokojné predmety ovplyvňujúce detekciu;
Vyhnite sa inštalácii v blízkosti zón so zmenou teploty vzduchu, napríklad: klimatizácia, ústredné kúrenie atď.;
Pre vašu bezpečnosť neotvárajte puzdro, ak po inštalácii nájdete ťažné zariadenie;
Aby ste predišli neočakávanému poškodeniu produktu, pri inštalácii infračerveného snímača pridajte bezpečné zariadenie 6A, napríklad poistku, bezpečnostnú trubicu atď.

Nejaký problém a vyriešený spôsob

Zaťaženie nefunguje:
a. Skontrolujte výkon a zaťaženie;
b. Ak je zaťaženie dobré;
c. Ak sa rýchlosť kontrolky po snímaní zrýchli;
d. Skontrolujte, či pracovné svetlo zodpovedá ovládaniu svetla.

Citlivosť je slabá:
a. Skontrolujte, či pred detekčným oknom bráni prijímaniu signálov;
b. Skontrolujte teplotu okolia;
c. Skontrolujte, či sa zdroj signálov nachádza v detekčných poliach;
d. Skontrolujte výšku inštalácie;
e. Ak je orientácia pohybu správna.

Senzor nemôže automaticky vypnúť záťaž:
a. Ak sú v poliach detekcie nepretržité signály;
b. Ak je nastavenie času nastavené na najdlhší;
c. Ak výkon zodpovedá pokynu;
d. Ak sa v blízkosti snímača zmení teplota vzduchu, napríklad klimatizácia alebo ústredné kúrenie atď.

1. Sériové LED diódy môžu fungovať, keď sú všetky tesnenia na svojom mieste.
2. Keď je zapnuté, neodstraňujte ani nepripájajte inú lampu.
3. Keď sa poškodia sériové LED diódy, potrebujete skúseného technika na opravu pomocou LED diód s rovnakým hodnotením.

Prídavné zariadenia typu Y: Ak je vonkajší flexibilný kábel alebo šnúra tohto svietidla poškodený, musí ho vymeniť výlučne výrobca alebo jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

● Potvrďte to pri profesionálnej inštalácii.
● Pred inštaláciou a demontážou vypnite napájanie.
● Uistite sa, že ste z bezpečnostných dôvodov vypli napájanie.
● Nesprávna obsluha spôsobila straty, výrobca nenesie žiadnu zodpovednosť.

Zaviazali sme sa propagovať kvalitu a spoľahlivosť produktov, avšak je pravdepodobné, že všetky elektronické komponenty budú neúčinné, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijali sme bezpečnostnú kvótu, aby sme predišli akýmkoľvek problémom.
Tento návod by sa bez nášho súhlasu nemal kopírovať na žiadne iné účely.
