Modul vysokofrekvenčného mikrovlnného Dopplerovho radarového senzora s vysokou citlivosťou Pdlux PD-V12H 24,125 GHz
Vitajte, aby ste si od nás kúpili modul vysokofrekvenčného mikrovlnného dopplerovského radarového snímača Pdlux PD-V12H s vysokou citlivosťou 24,125 GHz. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín.
Model:PD-V12
Odoslať dopyt
Modul vysokofrekvenčného mikrovlnného Dopplerovho radarového senzora s vysokou citlivosťou Pdlux PD-V12H 24,125 GHz
 |

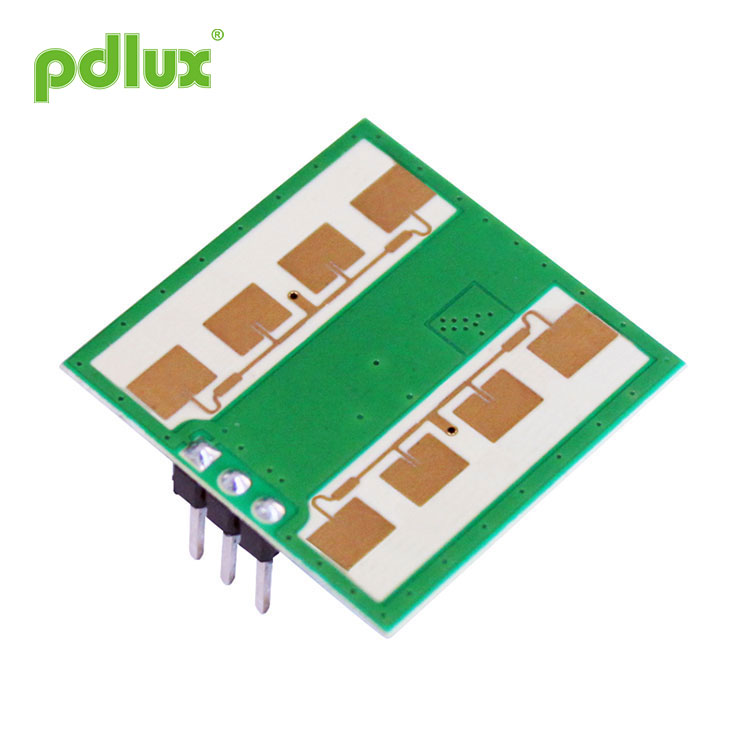

Aplikácia vysokocitlivého modulu vysokofrekvenčného mikrovlnného dopplerovského radarového senzora Pdlux PD-V12H 24,125 GHz ● Inteligentný spínač ● Nástenný vypínač ● Detekcia narušiteľa Mikrovlnný pohybový senzor PD-V12H 24,125 GHz je modul K-Band bi-statického Dopplerovho transceiveru. Je to vstavaný rezonátorový oscilátor (CRO). Tento modul, PD-V12H využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu. Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia. Podľa EN 300440-V2.1.1, EN 62479: 2010, Smernica RED-2014/53/EÚ Podľa FCC časť 15.249V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ V súlade so smernicou REACH - 1907/2006/ES |
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Terajšia konzumácia |
Icc |
25 |
42 |
45 |
mA |
|
Operačný mód |
Poháňaný PWM, dokáže ovládať pracovný prúd pri 3-15mA |
||||
|
Šírka pulzu |
Tpulse |
10 |
μs |
||
|
Prevádzková teplota |
Hore |
-30~+85 +100（Max.） |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabilný čas |
|
<5 |
μSec |
||
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
VAROVANIE: Skutočný rozsah detekcie súvisí so ziskom zosilnenia signálu obvodu, celkovým rozložením PCBA a prahom MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
