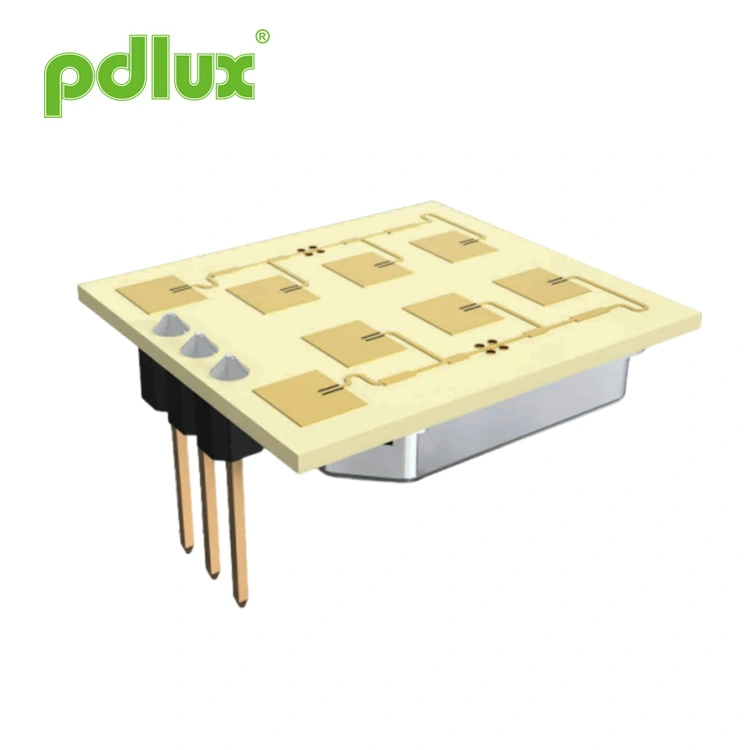

Bezpečnostný radarový modul s milimetrovými vlnami 24 GHz
Pdlux dodáva kvalitný milimeter-Wave 24GHz bezpečnostný radarový modul vyrobený v Číne. Ide o K-pásmový úzkouhlý vysokovýkonný vlnový senzor určený na bezkontaktnú aktiváciu ručnou vlnou, detekciu narušiteľa a automatické ovládanie dverí. Vďaka pokročilému obvodu zosilňovača a algoritmu MCU podporuje všestranné aplikačné funkcie, ako sú hands-free spínače a vstupné systémy. Senzor poskytuje spoľahlivú, sústredenú detekciu, pričom je v súlade s medzinárodnými normami vrátane EN 300440, FCC časť 15.249, RED, RoHS a REACH, čím zaisťuje bezpečnosť a zodpovednosť za životné prostredie pre rôzne potreby zabezpečenia a automatizácie.
Model:PD-V18-A
Odoslať dopyt
Mikrovlnný pohybový senzor PD-V18-A 24,125 GHz
Aplikácia
Bezkontaktný ručný vlnový senzor
Úzky uhol vysoký výkon
Detekcia narušiteľa
Bezkontaktný ručný vlnový senzor
Úzky uhol vysoký výkon
Detekcia narušiteľa
PD-V18-A je K-pásmové (24,125 GHz) úzkouhlé vysokovýkonné vlny
senzor. S algoritmom obvodu zosilňovača a MCU, aplikácia
možno vyrábať produkty s rôznymi funkciami.
Napríklad: používa sa na ručné mávanie bezkontaktným indukčným automatom
dvere, bezkontaktné indukčné spínače s mávaním ruky a iné aplikácie
produktov.
Podľa EN 300440-V2.1.1, EN 62479：2010
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES

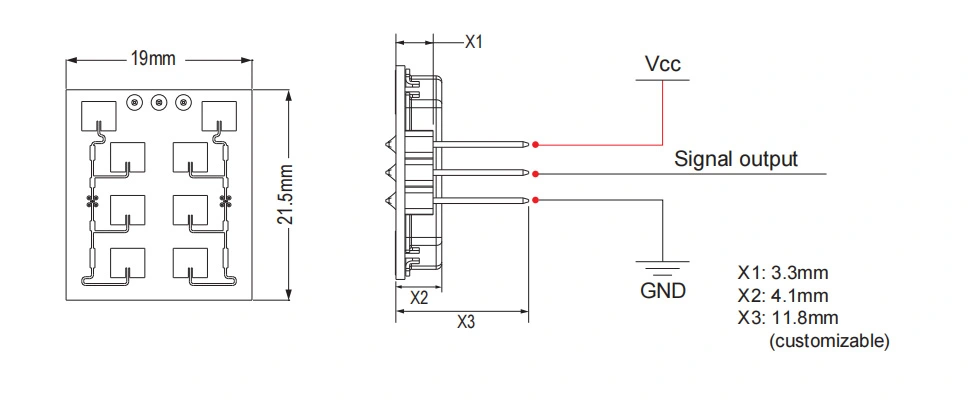

Veľkosť produktov
Technické parametre
| Parameter | Poznámky | Min | Typ | Max | Jednotky |
| Napájacie napätie | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuálna spotreba | lcc | 20 | 30 | 35 | mA |
| Prevádzkový režim | Poháňaný PWM môže ovládať pracovný prúd pri 3-15 mA | ||||
| Šírka impulzu | Tpulse | 10 | μs | ||
| Prevádzková teplota | Hore | -30~+65 | ℃ | ||
| Skladovacia teplota | Tstg | -10 | +60 | ℃ | |
| Stabilný čas |
|
<5 |
|
μSec | |
| Hluk | 3.5 | 4.5 | 4.5 | mVrms | |
| Nastavenie frekvencie | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Skladovacia okolitá vlhkosť | 45%~65% | RH | |||
UPOZORNENIE: Skutočný rozsah detekcie súvisí so ziskom zosilnenia signálu obvodu, celkovým rozložením PCBA a prah MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Odporúča sa pulzná prevádzka
