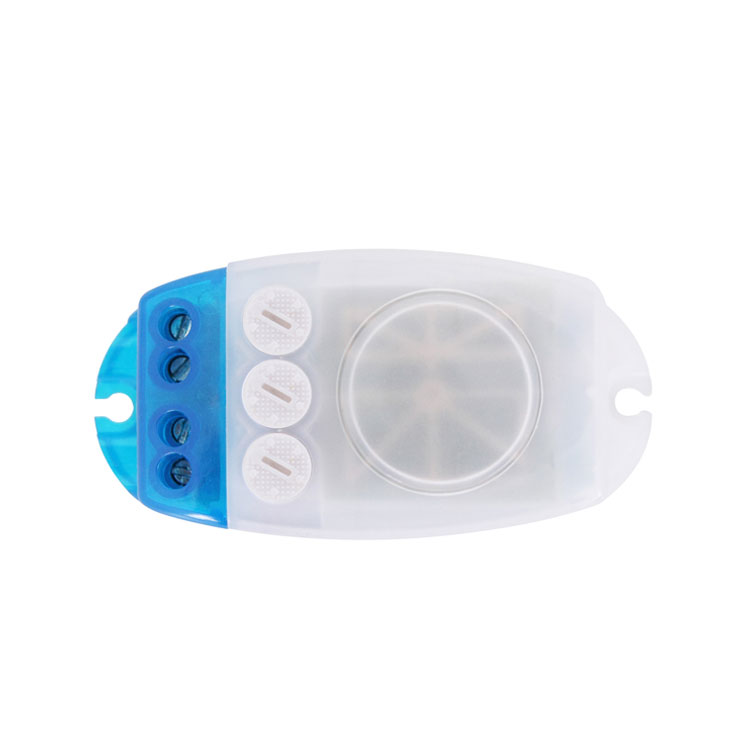

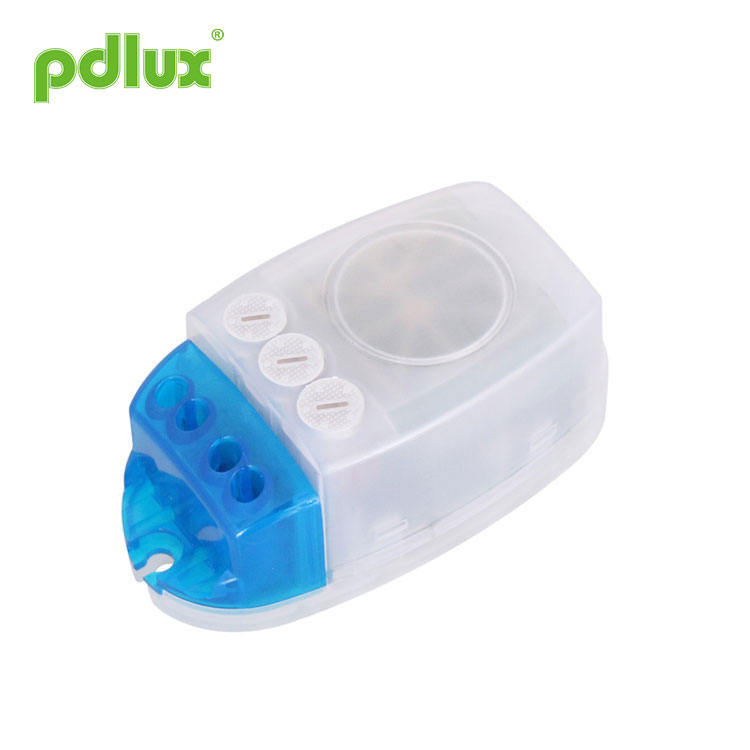

Miniatúrny mikrovlnný senzor

Pokyny pre mikrovlnný senzor PD-MV1019

Zhrnutie

Jedná sa o vysoko presný digitálny mikrovlnný senzor, ktorého detekčný rozsah je 360 ​​° a pracovná frekvencia je 5,8 GHz. Je založený na Dopplerovom princípe, ktorý integruje vysielanie a príjem. Prijíma MCU (Micro Control Unit), ktorá výrazne zvyšuje jeho presnosť a znižuje chybovosť. Ak má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťažiam alebo ľahko inštalovaný vo vnútri osvetlenia pomocou tienidla zo skla alebo plastu. Miniatúrny mikrovlnný senzor sa široko používa v chodbách, umyvárňach, výťahoch, domácnostiach alebo iných verejných priestoroch z dôvodu bezpečnostnej ochrany alebo úspory energie. Miniatúrny mikrovlnný senzor sa týka niekoľkých technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.

Vlastnosti miniatúrneho mikrovlnného senzora

1. Poškodenie bez žiarenia: jeho výkon vysielača je nižší ako 0,3 mW, čo nepoškodzuje ľudské telo.

2. Spoľahlivý a stabilný výkon: pri digitálnom spracovaní uplatňuje RC filtrovanie a digitálne filtrovanie. Používa tiež technológiu digitálneho nulového spúšťača, to znamená, že v nulovom bode bude automaticky pripojený alebo automaticky odpojený. Prijíma čip na správu napájania, ktorý zaručuje jeho stabilný výkon pri menovitom napätí.

3. Diaľkové nastavenie: je navrhnuté s funkciou diaľkového ovládania, to znamená, že jej funkciu môžete prednastaviť pomocou potenciometra alebo diaľkového ovládača podľa svojich praktických potrieb. Funkciu môžete ľahko nastaviť a zvoliť do vzdialenosti 12 metrov.

Špecifikácie miniatúrneho mikrovlnného snímača

Informácie o senzore

Aplikácie

Mikrovlnná rúra môže preniknúť do skla, plastov a dreva, a preto môže byť mikrovlnný senzor inštalovaný vo vnútri tienidla z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie, ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na automatické rozpoznávanie osvetlenia.

Vyššie uvedená aplikácia vo vnútri svietidiel je jedným z mnohých praktických využití. Môžete tiež nainštalovať jeden alebo viac vnútri stropu alebo podlahy, aby ste ovládali celý priechod.

Priateľské pripomenutie: pri inštalácii dvoch alebo viacerých mikrovlnných rúrok musíte dodržať vzdialenosť 4 metrov od seba, inak by ich vzájomné rušenie viedlo k reakcii na chybu.

Prvý spôsob nastavenia: potenciometer

Úprava hodnôt môže chvíľu trvať, kým uspokoja vaše potreby.

(1) Nastavenie rozsahu detekcie (citlivosť)

Detekčný rozsah je termín používaný na vymedzenie polomerov zhruba kruhového vrhania na zem, ak je prístroj nainštalovaný vo výške 2,5 m. Ak chcete otočiť gombík úplne proti smeru hodinových ručičiek, je to minimálny rozsah, úplne proti smeru hodinových ručičiek je maximum.

Poznámka: Vyšší detekčný rozsah sa získava v prípade osoby, ktorá je medzi vysokou a strednou postavou a pohybuje sa rýchlosťou 1,0 - 1,5 m / s. ak sa zmení postava, postava a rýchlosť pohybu, zmení sa aj detekčný rozsah.

Upozornenie: Pri používaní tohto produktu upravte citlivosť (rozsah detekcie) na príslušnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo interferenciou napájania sieť a elektrické zariadenie Všetko vyššie uvedené povedie k reakcii na chybu. Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom ho otestujte. Pohyb človeka spôsobí indukciu senzora, takže pri testovaní funkcií opustite indukčnú oblasť a nerobte pohyb, aby ste zabránili nepretržitá práca snímača.

Priateľské pripomenutie: pri inštalácii dvoch alebo viacerých mikrovlnných rúrok musíte dodržať vzdialenosť 4 metrov od seba, inak by ich vzájomné rušenie viedlo k reakcii na chybu.

Všimnite si, prosím, neupravujte tri funkčné gombíky nadbytočne. Je to preto, že tri funkčné gombíky boli spojené priamo s komponentmi. V každej z troch komponentov je malá zarážka. Keď nastavíte gombíky od začiatku do konca, nadmerné otočenie poškodí zarážku a povedie k 360 ° nonstop otočiť. Limit nastavenia rozsahu je 270 °, venujte tomu prosím pozornosť.

(2) Nastavenie času

Čas oneskorenia je možné nastaviť od 10 sekúnd do 20 minút. Akýkoľvek pohyb zistený pred uplynutím tejto doby znova spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčného rozsahu a na vykonanie testu chôdze.

POZNÁMKA: Keď sa svetlo automaticky vypne, bude trvať 4 sekundy, kým bude snímač pripravený detekovať ďalší pohyb, to znamená, že svetlo sa môže automaticky zapnúť až po zistení signálu o 4 sekundy neskôr.

Je to hlavne na nastavenie času oneskorenia od okamihu zistenia signálu a automatického zapnutia svetla do automatického vypnutia svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Radšej však z dôvodu úspory energie znížte čas oneskorenia, pretože snímač mikrovĺn má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia reštartuje časovač a svetlo zostane zapnuté, iba ak je v detekčnom rozsahu človek.

(3) Nastavenie ovládania svetla

Môže byť definovaný v rozsahu od 10 € do 1 000 LUX. Ak chcete otočiť gombík úplne proti smeru hodinových ručičiek, je to asi 10 luxov, úplne v smere hodinových ručičiek je to asi 1000 luxov. Pri nastavovaní detekčnej zóny a vykonaní testu chôdze za denného svetla by ste mali otočiť gombíkom úplne v smere hodinových ručičiek.

Spôsob nastavenia dva: Diaľkové ovládanie ZAPNUTÉ: stlačte ZAPNUTÉ, pripojená záťaž bude pracovať 6 hodín a potom sa automaticky prepne do režimu AUTO. OFF: stlačte OFF, pripojená záťaž bude vypnutá na 6 hodín a potom sa automaticky prepne do režimu AUTO. AUTO: stlačte AUTO, senzor prejde do režimu automatickej detekcie, to znamená, že keď je detekovaný signál a intenzita okolitého svetla je nižšia ako nastavená hodnota, záťaž funguje.

1ã € Inštalácia na kývajúci sa predmet povedie k reakcii na chybu.
2ã € Triasajúca sa clona fúkaná vetrom povedie k reakcii na chybu. Vyberte vhodné miesto na inštaláciu.
3ã € Inštalácia tam, kde je frekventovaná prevádzka, povedie k reakcii na chybu.
4ã € Iskry produkované niektorým blízkym zariadením povedú k reakcii na chybu.

Porucha a riešenie

• Potvrďte prosím odbornou inštaláciou.

• Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.

• Za straty spôsobené nesprávnou obsluhou nepreberá výrobca žiadnu zodpovednosť.

Zaväzujeme sa podporovať kvalitu a spoľahlivosť produktu, avšak všetky elektronické súčiastky majú určitú pravdepodobnosť neúčinnosti, čo spôsobí určité problémy. Pri navrhovaní sme venovali pozornosť nadbytočným dizajnom a prijatej bezpečnostnej kvóte, aby sme sa vyhli problémom.

Táto inštrukcia by bez nášho súhlasu nemala byť kopírovaná na iné účely.
