Stena 180 ° detekuje mikrovlnné senzory

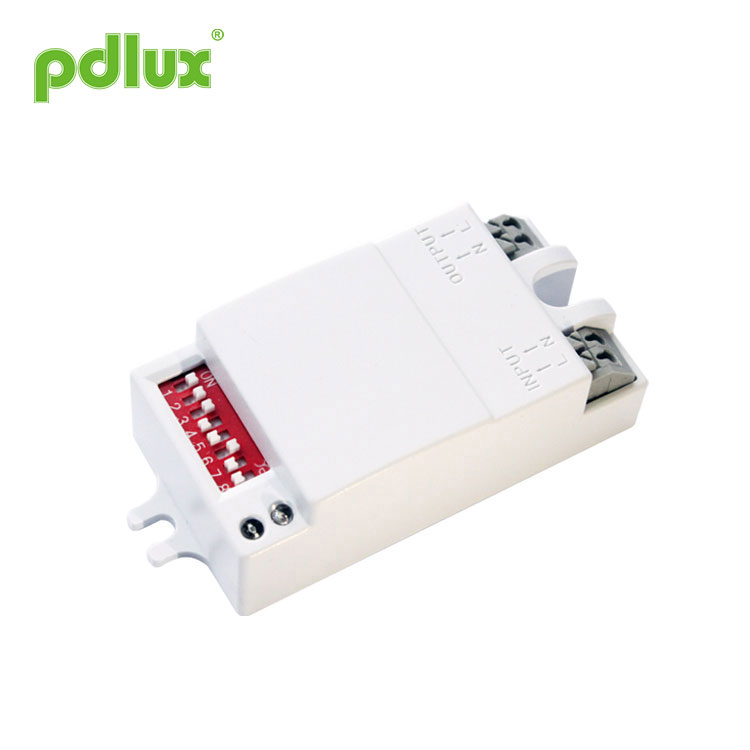

Pokyny pre mikrovlnný snímač PD-MV1027-Z

Veľkosť produktu

technické údaje

Zdroj napájania: 220 - 240 V str., 50 Hz / 60 Hz
Vysokofrekvenčný systém: elektrická vlna 5,8 GHz CW, pásmo ISM
Menovité zaťaženie: 1200 W Max. akékoľvek zaťaženie
Úroveň ochrany: IP20, trieda II
Vysielací výkon: <0,2 mW
Uhol detekcie: 360 °
Dosah detekcie: 2m-4m-6m-8m (polomery) (nastaviteľný)
Nastavenie času: 8sec-1min-6min-12min-20min, (nastaviteľné)
Ovládanie svetla: 10LUX-50LUX-150LUX-> 2000LUX, (nastaviteľné)
Inštalácia: v interiéri, na strop
Pracovná teplota: -15 ° C ~ + 70 ° C

Zhrnutie

Wall 180 ° Detects Microwave Sensors je vysoko presný digitálny mikrovlnný senzor, ktorého detekčný rozsah je 360 ​​° a pracovná frekvencia je 5,8 GHz. Je založený na dopplerovskom princípe, ktorý integruje vysielanie a príjem. Nástenka 180 ° detekuje mikrovlnné snímače pomocou technológie MCU (Micro Control Unit), ktorá výrazne zvyšuje jej presnosť a znižuje chybovosť. Ak má jemný vzhľad a kompaktnú štruktúru. Môže byť nezávisle pripojený k záťažiam alebo ľahko inštalovaný vo vnútri osvetlenia pomocou tienidla zo skla alebo plastu. Je široko používaný v chodbách, umyvárňach, výťahoch, domácnostiach alebo iných verejných priestoroch z dôvodu bezpečnostnej ochrany alebo úspory energie. Vzťahuje sa na niekoľko technických patentov a je dokonalou voľbou pre vaše inteligentné bývanie.

Wall 180 ° Detects Microwave Sensors používa MCU na presný výpočet informácií o prepínači a na presné riadenie relé, ktoré sa má zapnúť v nulovom bode sínusovej vlny, aby bolo zapnuté každé zaťaženie. V nulovom bode sínusovej vlny sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätie pod záťažou. Z dôvodu diverzifikácie súčasných elektrických záťaží, najmä LED žiaroviek, energeticky úsporných žiaroviek a žiariviek, sú všetky vybavené kondenzátormi s rôznymi kapacitami. To je katastrofa pre relé.

Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Na prekonanie tohto problému tento produkt prijíma pokročilé výpočty digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita zaťaženia a predĺži sa životnosť výrobku. Najnovšia metóda riadenia technológie senzorov hromadnej výroby dokáže ľahko riadiť akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody a bezpečnosti.

Informácie o senzore

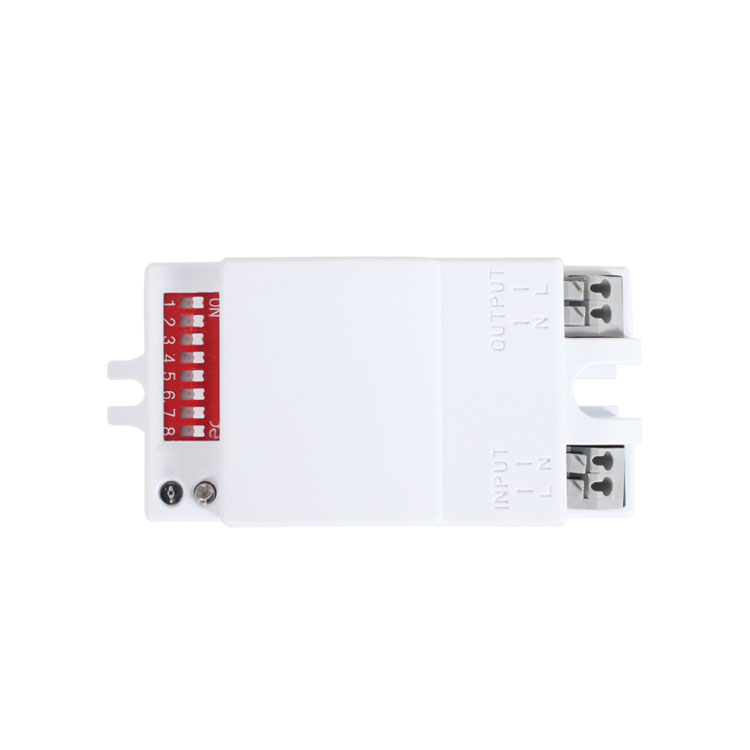

Spôsob nastavenia: prepínač DIP

Nastavenie detekčného rozsahu (citlivosť) S1 S2
Detekčný rozsah je termín používaný na opísanie polomerov zhruba kruhového vrhania na zem, ak je nainštalovaný vo výške 3 m. Ak chcete prepnúť prepínač do polohy ON, je „VYPNUTO do polohy„ 0 “. Do detekčného rozsahu prečítajte príslušnú tabuľku polohy prepínača zobrazenú vpravo.

Upozornenie: Pri používaní tohto produktu upravte citlivosť (rozsah detekcie) na príslušnú hodnotu, ale na maximum, aby ste sa vyhli abnormálnej reakcii spôsobenej ľahkou detekciou nesprávneho pohybu fúkajúcimi listami a závesmi, malými zvieratami alebo interferenciou napájania rozvodné a elektrické zariadenia. Všetky vyššie uvedené povedú k chybovej reakcii. Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom to vyskúšajte. Pohyb človeka spôsobí indukciu snímača, takže keď testujete funkciu, opustite indukčnú oblasť a nerobte pohyb, aby ste zabránili nepretržitej práci snímača.

Nastavenie času S3 S4 S5

Stena 180 ° detekuje mikrovlnné senzory možno definovať od 8 sekúnd do 20 minút. Akýkoľvek pohyb zistený pred uplynutím tohto času znovu spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčného rozsahu a na vykonanie testu chôdze. Ak chcete prepnúť do polohy ON, je UV \ do polohy OFF, „0“. Čítajte príslušnú tabuľku polohy spínača vpravo a zobrazte čas oneskorenia.

Stena 180 ° detekuje mikrovlnné senzory je hlavne na nastavenie času oneskorenia od okamihu detekovania signálu a automatického zapnutia svetla až po automatické vypnutie svetla. Čas oneskorenia môžete definovať podľa svojich praktických potrieb. Radšej však z dôvodu úspory energie znížte čas oneskorenia, pretože mikrovlnný snímač má funkciu nepretržitého snímania, to znamená, že akýkoľvek pohyb zistený pred uplynutím času oneskorenia znovu spustí časovač a svetlo bude svietiť ďalej iba ak je v detekčnom rozsahu človek.

Nastavenie ovládania svetla S6 S7 S8

Nástenné 180 ° detekuje mikrovlnné snímače je možné definovať v rozsahu 10 ~> 2000 LUX. Ak chcete prepnúť prepínač do polohy ON je UV \ do polohy OFF je „0“, prečítajte si príslušnú tabuľku polohy spínača vpravo od hodnoty ovládania svetla.

Vlastnosti

1. Poškodenie mimo žiarenia: jeho výkon vysielača je nižší ako 0,2 mW, čo nepoškodzuje ľudské telo.

2. Silná schopnosť proti rušeniu, môže pracovať v teplotnom rozmedzí -15 ° C - + 70 ° C.

3. Frekvencia je konštantná a frekvenčný posun sa nebude vyskytovať vo frekvenčnom rozsahu.

Aplikácie

Mikrovlnná rúra môže preniknúť do skla, plastov a dreva, a preto môže byť mikrovlnný senzor inštalovaný vo vnútri tienidla z určitej hrúbky skla, plastu alebo dreva. Napríklad aplikácia v osvetlení, iba ak vykonáte pripojenie, ako je uvedené nižšie, môžete zmeniť bežné osvetlenie na automatické rozpoznávanie osvetlenia.

Aplikácia vo vnútri svietidiel je jedným z mnohých praktických využití. Môžete tiež nainštalovať jeden alebo viac vnútri stropu alebo podlahy, aby ste ovládali celý priechod. Priateľské pripomenutie: pri inštalácii dvoch alebo viacerých mikrovlnných rúrok musíte dodržať vzdialenosť 4 metrov od seba, inak by ich vzájomné rušenie viedlo k reakcii na chybu.

1ã € Inštalácia na kývajúci sa predmet povedie k reakcii na chybu.
2ã € Triasajúca sa clona fúkaná vetrom povedie k reakcii na chybu. Vyberte vhodné miesto na inštaláciu.
3ã € Inštalácia tam, kde je frekventovaná prevádzka, povedie k reakcii na chybu.
4ã € Iskry produkované niektorým blízkym zariadením povedú k reakcii na chybu.

- Potvrďte prosím odbornou inštaláciou.
- Z bezpečnostných dôvodov pred inštaláciou a demontážou vypnite napájanie.
- Za straty spôsobené nesprávnou obsluhou nepreberá výrobca žiadnu zodpovednosť.
