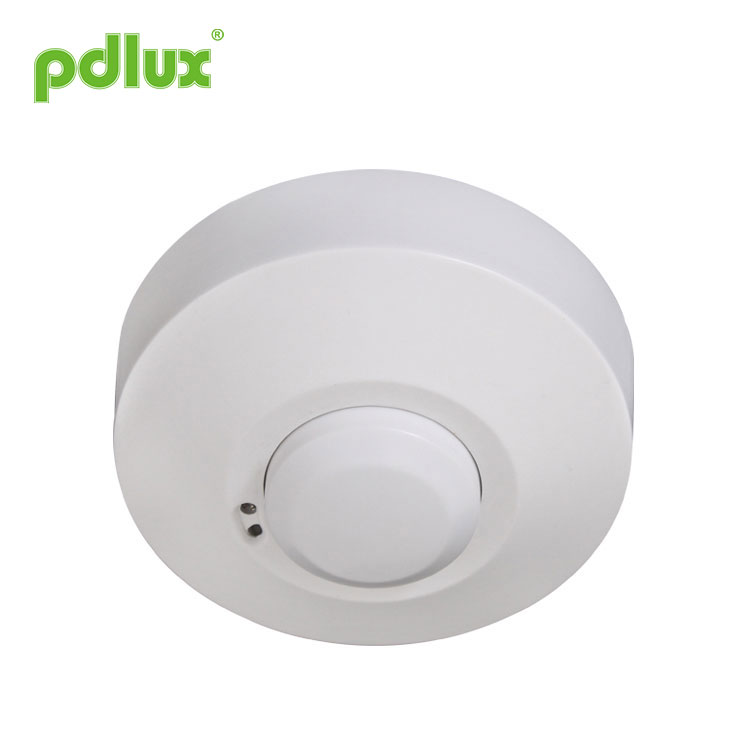

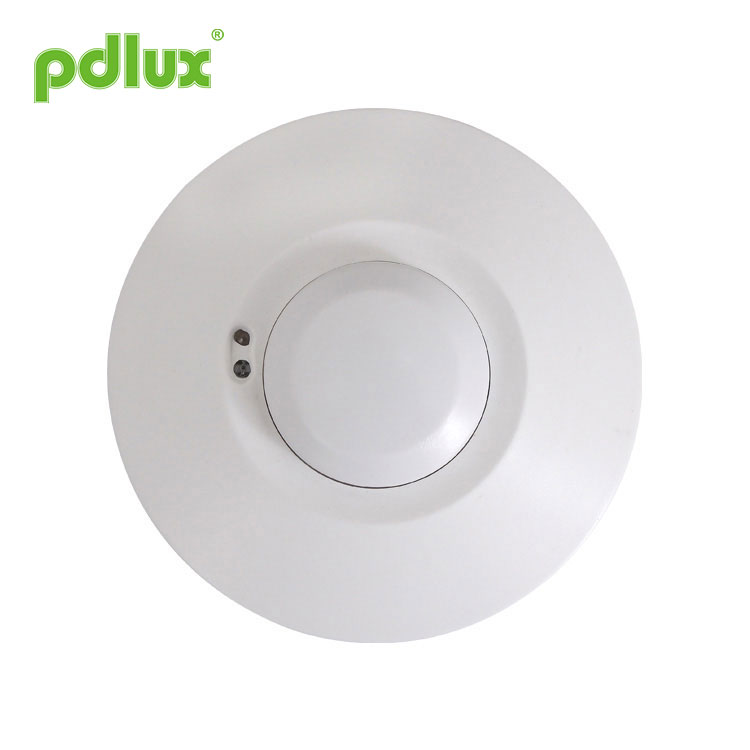

RED certifikované mikrovlnné snímače

Pokyny pre mikrovlnný senzor PD-MV1012-Z

Zhrnutie

RED Certified Microwave Sensors je podľa mikrovlnného dopplerovského efektu , môže byť široko používaný ako prepínač automatického riadenia, bezpečnostný systém a systém automatického riadenia videa ATM, ako aj v inej oblasti automatickej indukčnej kontroly . Spôsob detekcie má v porovnaní s ostatnými nasledujúce výhody: 1. Bezkontaktná detekcia, 2. Vhodný pre zlé prostredie, odolný voči teplote, vlhkosti, hluku, vzduchu, prachu, svetlu - 3.RF interferenčná schopnosť, 4. Vysielací výkon iba 0,2 mW, Nebráni ľudskému telu. Jednoduchá inštalácia + ľahké zapojenie. Používame vhodný integrátor mikrospracovania, a to nielen pre vysokú citlivosť a široký rozsah detekcie, a pri veľmi spoľahlivej práci je chybovosť extrémne nízka. Môže stabilne pracovať pri teplotnom rozmedzí: - 15 ~ + 70 stupňov Celzia.

Mikrovlnné senzory s certifikáciou RED používajú MCU na presný výpočet informácií o prepínači a presne riadia zapínanie relé v nulovom bode sínusovej vlny, aby bolo zapnuté každé zaťaženie. V nulovom bode sínusovej vlny sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätie pod záťažou. Z dôvodu diverzifikácie súčasných elektrických záťaží, najmä LED žiaroviek, energeticky úsporných žiaroviek a žiariviek, sú všetky vybavené kondenzátormi s rôznymi kapacitami. To je katastrofa pre relé. Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Na prekonanie tohto problému prijímajú mikrovlnné snímače s certifikátom RED pokročilý výpočet digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita záťaže a predĺži životnosť výrobok. Najnovšia metóda riadenia technológie senzorov hromadnej výroby dokáže ľahko riadiť akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody a bezpečnosti.

Informácie o senzore

1． Snímte horný kryt otáčaním proti smeru hodinových ručičiek (pozri obr. 1), a potom utiahnite dve skrutky upevňujúce stredný kryt (pozri obr. 2);
2． Držte základňu proti stropu a označte otvory (pozri obr. 3), venujte pozornosť všetkým existujúcim káblom v strope;
3． Vyvŕtajte otvory, vložte hmoždinky (priemer 6 mm) (pozri obr. 4);

4．Veďte silový vodič a zaťažovací vodič cez otvory v základni (pozri obr. 5);
5．Zaskrutkujte základňu na miesto (pozri obr. 6);
6．Zapojte sieťové napájanie a záťažový vodič do svorky podľa označenia spojovacieho vodiča.
7．Zatvorte stredný kryt (pozri obr. 6) a nastavte gombík do polohy;
8． Namontujte sklenené tienidlo a otočte ho v smere hodinových ručičiek (pozri obr. 6).

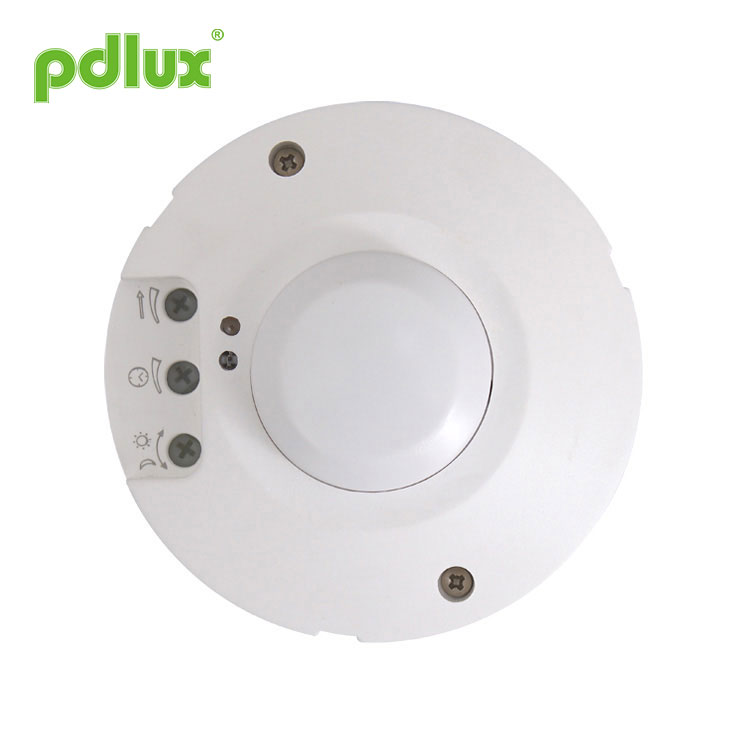

Nastavenie rozsahu detekcie (citlivosť)

Detekčný rozsah je termín používaný na opísanie polomerov viac-menej kruhovej detekčnej zóny vytváranej na zemi po namontovaní snímacieho svetla do výšky 2,5 m. Otočením ovládacieho prvku detekcie úplne proti smeru hodinových ručičiek vyberte minimálny detekčný rozsah (polomery približne 1 m). ) a úplne v smere hodinových ručičiek vyberte maximálny detekčný rozsah (polomery približne 8 metrov).

UPOZORNENIE: Ak používate mikrovlnné snímače s certifikátom RED, nastavte citlivosť na vhodné miesto, ktoré potrebujete. Nenastavujte citlivosť na maximum, aby ste zabránili tomu, že produkt nebude normálne fungovať zlým pohybom. Pretože je citlivosť príliš vysoká, ľahko ju zistíte nesprávny pohyb vetrom fúkajúcim lístie a záclony, malé zvieratá a nesprávny pohyb rušením elektrickej siete a elektrických zariadení. Všetky tieto olovené produkty nepracujú normálne!
Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom to vyskúšajte.

Nastavenie času

Svetlo je možné nastaviť tak, aby zostalo ZAPNUTÉ po akúkoľvek dobu medzi približne. 8 sekúnd (otočte úplne proti smeru hodinových ručičiek) a maximálne 12 minút (otočte úplne v smere hodinových ručičiek). Akýkoľvek pohyb zistený pred uplynutím tohto času znovu spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčnej zóny a na vykonanie testu chôdze.

Nastavenie ovládania svetla

Zvolený prah reakcie na svetlo môže byť nekonečne od cca. 2-2000lux. Otočte ho úplne proti smeru hodinových ručičiek, aby ste vybrali prevádzku od súmraku do svitania pri asi 2 luxoch. Otočte ho úplne v smere hodinových ručičiek, aby ste vybrali prevádzku denného svetla na približne 2 000 luxov. Pri nastavovaní detekčnej zóny a skúške chôdze za denného svetla musí byť gombík otočený úplne v smere hodinových ručičiek.

Riešenie problémov


Potvrďte inštaláciu odborníkom.
Pred inštaláciou a demontážou odpojte napájanie.
Z bezpečnostných dôvodov odpojte napájanie.
Nesprávna prevádzka spôsobila straty, výrobca nepreberá zodpovednosť.
