Mikrovlnný senzor s technológiou nulového prechodu

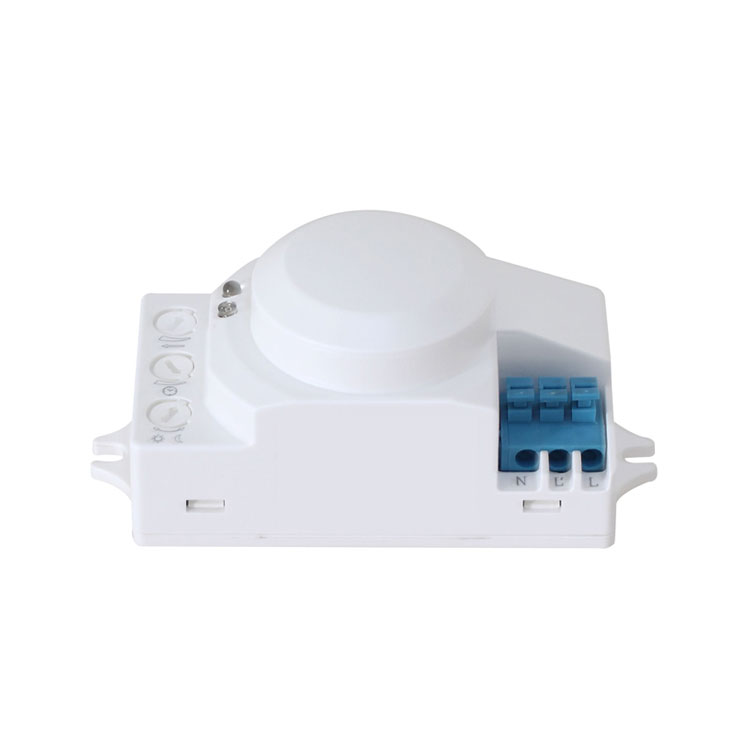

Inštrukcia pre mikrovlnný senzor PD-MV1005-Z

Využitie poľa a úvod

Mikrovlnný senzor Zero Crossing Technology je snímač pohybujúcich sa objektov, ktorý dokáže detekovať rozsah 360 ° a pracovná frekvencia ifs je 5,8 G. Výhodou tohto produktu je stabilný pracovný stav (stabilná pracovná teplota: -15 ° C ~ + 70 ° C), PD-MV1005-Z využíva mikrovlnný senzor (vysokofrekvenčný výstup <0,2 mW), takže je bezpečný a funguje lepšie ako infračervený senzor.

Mikrovlnný senzor s technológiou Zero Crossing Technology používa MCU na presný výpočet informácií o prepínači a presne riadi zapínanie relé v nulovom bode sínusovej vlny, aby bolo zapnuté každé zaťaženie. V nulovom bode sínusovej vlny sa zabráni problémom so zapínacím prúdom spôsobeným konvenčným riadiacim režimom, keď je zapnuté vysoké napätie sínusovej vlny, najmä relé veľkého poškodenia prúdu generované veľkokapacitným kondenzátorom pod vplyvom vysokého napätie pod záťažou. Z dôvodu diverzifikácie súčasných elektrických záťaží, najmä LED žiaroviek, energeticky úsporných žiaroviek a žiariviek, sú všetky vybavené kondenzátormi s rôznymi kapacitami. To je katastrofa pre relé. Niekedy 50W LED žiarovka môže generovať nárazové prúdy od 80 do 120A. Obyčajné relé 10A vydrží iba 3-násobok zapínacieho prúdu a je pravdepodobné, že relé bude rozbité za niekoľko dní alebo niekoľkokrát. Preto má konvenčný snímač na trhu krátku životnosť a malý záťažový prúd.

Na prekonanie tohto problému tento produkt prijíma pokročilé výpočty digitálnej presnosti na zapnutie záťaže, keď je sínusová vlna na nulovom potenciáli, čím sa vyrieši problém s prúdovým rázom, čím sa výrazne zvýši kapacita zaťaženia a predĺži sa životnosť výrobku. Najnovšia metóda riadenia technológie senzorov hromadnej výroby dokáže ľahko riadiť akékoľvek zaťaženie. Je to produkt strednej a vyššej triedy. Aj keď sú náklady v porovnaní s konvenčnou verziou vyššie, spoľahlivosť a životnosť produktu sa výrazne zvyšujú. Tento produkt sa rovná voľbe duševnej pohody a bezpečnosti.

Vysokofrekvenčný výstup tohto snímača je <0,2 mW - čo je iba jedna 5000-tina prenosového výkonu mobilného telefónu alebo výkonu mikrovlnnej rúry.
technické údaje Zdroj napájania: 220 - 240 V str. 50/60 Hz Vysielací výkon: <0,2 mW Menovité zaťaženie: 1 200 W. akékoľvek zaťaženie Inštalácia: v interiéri, na strop Uhol detekcie: 360 °	Rozsah detekcie (22 ° C): 2 - 10 m (polomery) (nastaviteľný) Nastavenie času: 8 s až 12 minút ((nastaviteľné) Ovládanie svetla: 2 ~ 2000 LUX (nastaviteľné) Pracovná teplota: -15 ° C - + 70 ° C Vysokofrekvenčný systém: elektrická vlna 5,8 GHz CW, pásmo ISM

Informácie o senzore

Môže byť inštalovaný do produktu vyrobeného zo skla a plastu, pretože tieto materiály majú malý vplyv na mikrovlnnú rúru. Pripojte sa

Používa sa v stropnom svetle

Mikrovlnný senzor s technológiou nulového prechodu sa môže použiť vo viacerých poliach ako vyššie uvedené príklady.
Môžete tiež nainštalovať PD-MV1005-Z do stropu priamo na ovládanie uličky. Nie je problém.

Mikrovlnný senzor s technológiou Zero Crossing bude na vás verne čakať. Automaticky rozsvieti svetlo, keď prechádzate okolo, a automaticky vypne svetlo, keď odídete. Čas oneskorenia zatvárania môžete nastaviť podľa svojich potrieb. Môžete napríklad nastaviť gombíkom TIME tak, aby ste vybrali čas oneskorenia 12 minút, keď si myslíte, že sa vrátite o 10 minút. Otočný gombík TIME je nasledovný (Po nastavení času testovania sa držte ďalej od detekčnej zóny, inak nebude detekčný čas presný, keď produkt znova detekuje akýkoľvek pohybujúci sa objekt).

Ak chcete, aby PD-MV1005-Z detekoval malú zónu, stačí nastaviť zmyselový gombík SENS na požadovaný rozsah (Možno budete musieť niekedy upraviť, kým si nebudete myslieť, že je to vhodné). Ak chcete, aby svetlo byť zapnuté, keď je svetelnosť okolitého prostredia pod určitou hodnotou, stačí nastaviť gombík LUX (pracovný gombík jasu) a zvoliť hodnotu jasu (možno budete musieť niekedy upraviť, kým si nebudete myslieť, že je to vhodné).

Detekčný rozsah je termín používaný na opísanie polomerov viac-menej kruhovej detekčnej zóny produkovanej na zemi po namontovaní snímacieho svetla do výšky 2,5 m. Otočením detekčného ovládača úplne proti smeru hodinových ručičiek vyberte minimálny detekčný rozsah (cca. 2 m polomery) a úplne v smere hodinových ručičiek vyberte maximálny rozsah detekcie (približne 10 m polomery).

Poznámka: Vyššie uvedený detekčný rozsah sa dosahuje v prípade osoby, ktorá je medzi 1,6 m ~ 1,7 m so strednou postavou a pohybuje sa rýchlosťou 1,0 ~ 1,5 m / s. ak sa zmení postava, postava a rýchlosť pohybu, zmení sa aj detekčný rozsah.

UPOZORNENIE: Pri používaní tohto produktu upravte citlivosť na vhodné miesto, ktoré potrebujete. Nenastavujte citlivosť na maximum, aby ste zabránili tomu, že produkt nebude fungovať normálne kvôli nesprávnemu pohybu. Pretože je príliš vysoká citlivosť, ľahko odhalíte nesprávnu polohu pohyb vetrom fúkajúcim lístie a záclony, malé zvieratá a nesprávny pohyb rušením elektrickej siete a elektrických zariadení. Všetci, ktorí vedú produkt, nepracujú normálne!
Ak produkt nefunguje normálne, skúste primerane znížiť citlivosť a potom to vyskúšajte.

Nastavenie času

Svetlo je možné nastaviť tak, aby zostalo ZAPNUTÉ po akúkoľvek dobu medzi približne. 8 sekúnd (otočte úplne proti smeru hodinových ručičiek) a maximálne 12 minút (otočte úplne proti smeru hodinových ručičiek). Akýkoľvek pohyb zistený pred uplynutím tohto času znovu spustí časovač. Odporúča sa zvoliť najkratší čas na nastavenie detekčnej zóny a na vykonanie testu chôdze.

Poznámka: po zhasnutí svetla to trvá cca. 1 s predtým, ako bude môcť znova začať detekovať pohyb. Svetlo sa zapne v reakcii na pohyb až po uplynutí tejto doby.

Nastavenie ovládania svetla

Zvolený prah reakcie na svetlo môže byť nekonečne od cca. 2-2000lux. Otočte ho úplne proti smeru hodinových ručičiek, aby ste vybrali prevádzku od súmraku do svitania pri asi 2 luxoch. Otočte ho úplne v smere hodinových ručičiek, aby ste vybrali prevádzku denného svetla na približne 2 000 luxov. Pri nastavovaní detekčnej zóny a skúške chôdze za denného svetla musí byť gombík otočený úplne v smere hodinových ručičiek.

Poznámka: prosím neupravujte tri funkčné tlačidlá nadbytočne. Je to preto, že tri funkčné tlačidlá boli pripojené k komponentom priamo, v každej z troch komponentov je malá zarážka, keď nastavíte tlačidlá od začiatku do konca, nadmerné otočenie poškodí zarážku a povedie k 360 ° nonstop otočiť. Limit nastavenia rozsahu je 270 °, venujte tomu prosím pozornosť.

1. Inštalácia do kývavého objektu povedie k nesprávnej funkcii.
2. Otriasací záves, ktorý je fúkaný vetrom, povedie k nesprávnej funkcii. Vyberte vhodné miesto pre inštaláciu.
3. Inštalácia na mieste s rušnou premávkou povedie k nesprávnej funkcii.
4. Vedie to k nesprávnej funkcii, ak v blízkosti niektorého zariadenia vznikajú iskry.

Riešenie problémov

Ak chcete použiť PD-MV1005-Z ako jeden celok, môžete si tiež objednať plášť, ktorý je špeciálne vyrobený pre produkt, do ktorého sa má produkt nainštalovať, alebo môžete priamo zvoliť produkt PD-MV1005-Z-A. Trieda ochrany PD-MV1005-Z-A je IP55, takže PD-MV1005-Z-A je lepšia ako PD-MV1005-Z s vyššou kvalitou vodotesnosti.

Miesta aplikácie (podľa výberu zákazníka vybrané.)
