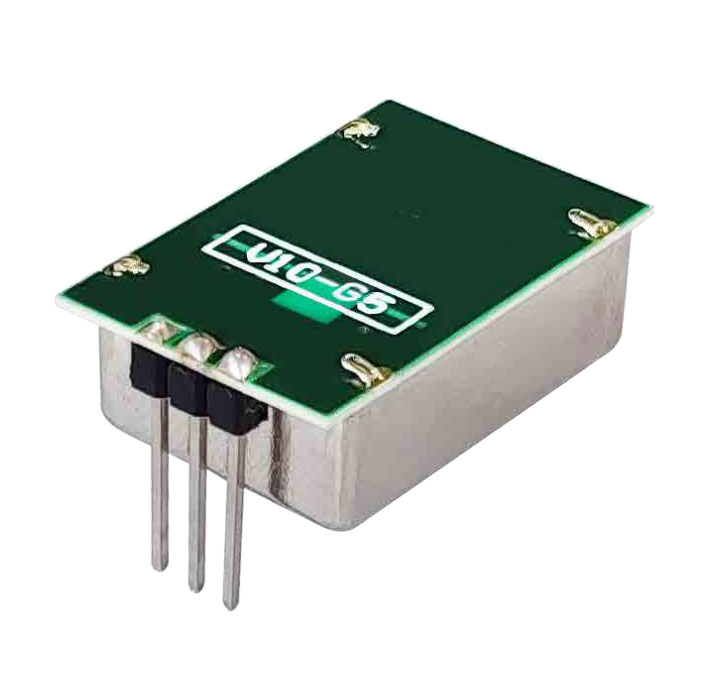

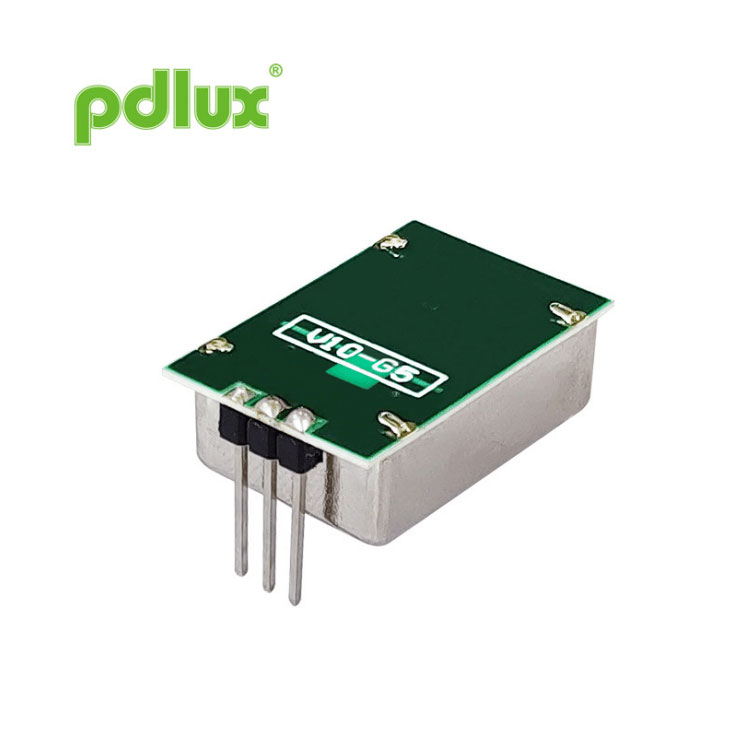

PD-V10-G5 Miniatúrny X-pásmový mikrovlnný transceiver Detektor pohybu
Vyrábame sa vo vlastnej továrni Pdlux v Číne a sme uznávaným výrobcom a dodávateľom miniatúrneho X-pásmového mikrovlnného vysielača s prijímačom pohybu PD-V10-G5, ktorý dôsledne monitoruje každý krok výroby, aby sme zaistili kvalitu a jasné ceny a poskytli našim zákazníkom nákladovo efektívne riešenia.
Odoslať dopyt
Jednotka umiestnená v kovovej nádobe obsahuje oscilátor stabilizovaný dielektrickým rezonátorom, ktorý poskytuje stabilitu prevádzka v širokom rozsahu teplôt v režime CW alebo v pulznom režime s nízkym pracovným cyklom a integrovaná homodynny prijímač pre zvýšenú citlivosť a spoľahlivosť.
Tento rad modulov je dostupný s napájacím napätím +5V alebo +3V.
Základný princíp činnosti spočíva v detekcii frekvenčného posunu medzi vysielaným a prijímaným signálom
odrazený späť od pohybujúceho sa objektu v zornom poli jednotky.
Jednotka produkuje nízkoúrovňový výstupný signál, ktorý možno zosilniť a spracovať tak, aby poskytoval akustický alebo vizuálny alarm
signál a využíva nízkonákladové výrobné techniky povrchovej montáže, ktoré sú v praxi overené ako odolné a
spoľahlivý.
| Časť č. | Krajina | Frekvencia | Komentáre |
| PD-V10-501 | UK | 10,587 GHz (5 V) | |
| PD-V10-502 | USA | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Belgicko, Holandsko, Taliansko | 10,525 GHz (5 V) | Spĺňa smernicu RED |
| PD-V10-301 | UK | 10,587 GHz (3V) | |
| PD-V10-302 | Belgicko, Holandsko, Taliansko | 10,525 GHz (3V) | Spĺňa smernicu RED |
| Frekvencia | Pozri tabuľku hore |
| Výstupný výkon (min.) | EIRP 5 dBm |
| Prevádzkové napätie | +5 V ± 0,25 V +3 V ± 0,15 V |
| Prevádzkový prúd (CW) | 25 mA (max.) 20 mA (typ) |
| Harmonické emisie | <-30 dBm |
| Priemerný prúd (5 % DC) | 1 mA typ. |
| Šírka impulzu (min.) | 5 µs |
| Pracovný cyklus (min) | 1% |
| Frekvencia opakovania pulzu | 2-4 kHz |
| Citlivosť (pre pomer S/N 10 dB) | -84 dBm |
| Šum (merané v šírke pásma 3 Hz až 80 Hz) | < 30 uV |
| Získať | 5 dBi |

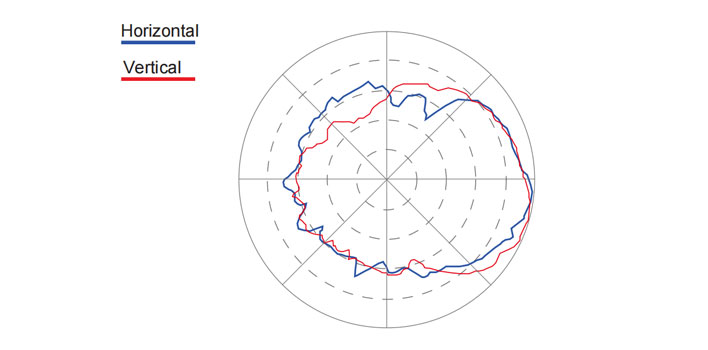

| -3 dB Šírka lúča | |
| E Rovina | 50° |
| H Rovina | 60° |
| Hmotnosť | 4 g |

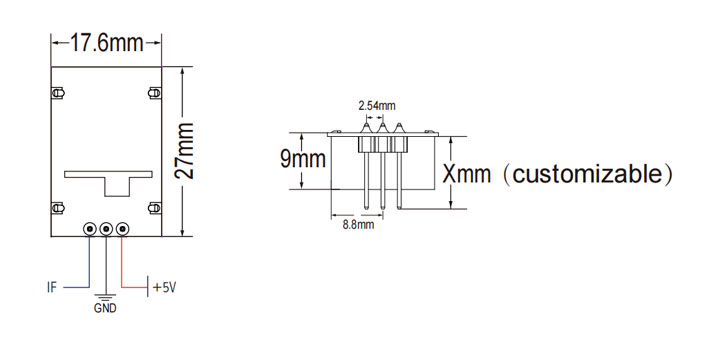

| Kolíkové konektory hlavičky | 2,54 mm rozstup X3 |
| V súlade s RoHS | |
| Výkon/teplota Koeficient (nad rozsah prevádzkovej teploty) | 3 dB |
| Frekvencia/Tepl. Koeficient (nad rozsah prevádzkovej teploty) | 6,5 MHz |
| Prevádzková teplota | -20°C až +70°C |
Sila výstupu snímača (detekčný rozsah) závisí od pomeru signálu k šumu. Vyššia alebo nižšia ako nominálna prevádzková teplota, snímač môže tiež fungovať, ale výkon sa zníži. Aby ste predišli poškodeniu zariadení, pri manipulácii s nimi buďte opatrní. Správny elektrostatický výboj (ESD) bezpečnostné opatrenia by sa mali dodržiavať vo všetkých fázach skladovania, manipulácie, montáže a testovania.
