PD-V18-M1 Advanced Millimeter Wave Sensor Technology

PD-V18-M1 Aplikačný kombinovaný modul snímača milimetrových vĺn



Zhrnutie

Technológia PD-V18-M1 Advanced Millimeter Wave Sensor Technology a zosilňovací obvod + MCU navrhnuté na bezkontaktné ovládanie. Môže sa tiež nazývať riadiaci modul na snímanie vĺn blízkeho dosahu. Jeho aplikačné scenáre sú veľmi rozsiahle, elektrickú prácu môžete ovládať alebo vypnúť mávnutím ruky v rôznych uhloch 10-30 cm a dokonca môžete generovať rôzne produkcie s počtom výkyvov. Napríklad: jedným pohybom otvoríte elektrické dvere; dva výkyvy na otvorenie systému osvetlenia.
Najmä po krste epidémie majú ľudia voči verejnému kontaktnému vypínaču srdečný odpor. Z tohto dôvodu sme vyvinuli vlnový senzorový systém, ktorý je možné aplikovať aj na podobné elektrické a elektronické produkty, takže môžete mať viac priestoru pre fantáziu.

Vlastnosti

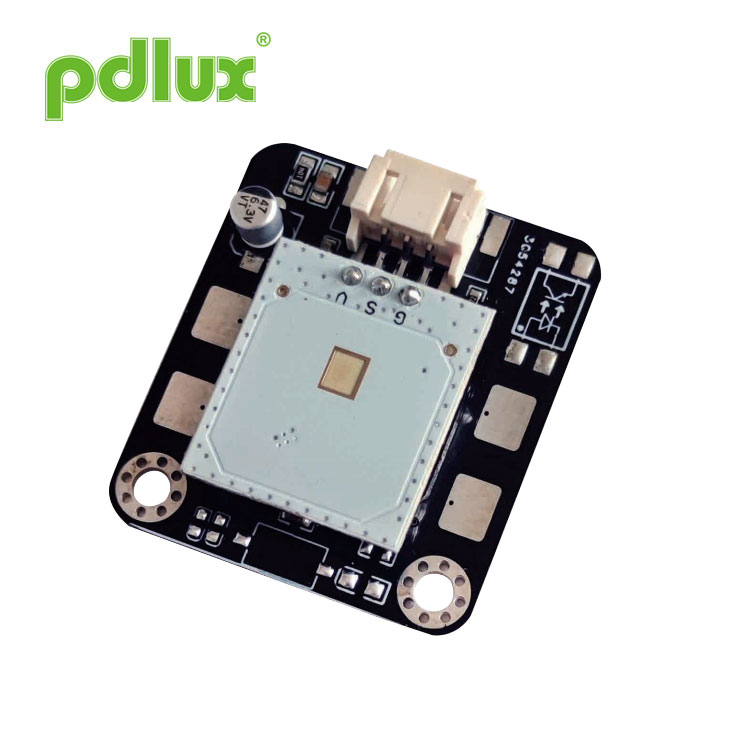

Ide o aplikačný modul špeciálne navrhnutý pre bezdotykové ovládanie. Na začiatku návrhu sme plne zvažovali aplikáciu produktov v rôznych produktoch, preto sme špeciálne navrhli objem mobilného snímača s milimetrovými vlnami (24,125 GHz) do ultra malej veľkosti a obvod zosilnenia signálu a MCU sme plánovali na PCB, ktorý bol kompaktný a stabilný. Moduly, ktoré je možné aplikovať v rozsahu 10-30cm, dokážu ovládať elektrické spotrebiče mávnutím ruky. Používatelia ho môžu podľa potreby aplikovať na rôzne produkty. Vzdialenosť snímania je možné prispôsobiť podľa potrieb zákazníka.

Technické parametre

Parameter	Poznámky	Min	Typ	Max	Jednotky
Napájacie napätie	Vcc	3.0	5.0	5.2	V
Aktuálna spotreba	CC	10	18	20	mA
Prevádzková teplota	Hore	-30~+85			℃
Skladovacia teplota	Tstg	-10		+60	℃
Nastavenie frekvencie	f	24.000	24.125	24.250	GHz
Radiated Power (EIRP)	Pout	<2,0	<2,5	<3,0	mW
Vlhkosť prostredia pri skladovaní	45%~65%				RH



Inštalácia

1. Aby ste predišli poškodeniu zariadenia, mali by ste byť opatrní. Ochranné opatrenia proti ESD by sa mali prijať vo všetkých fázach skladovania, manipulácie, montáže a testovania. Nedotýkajte sa radarovej antény a kolíkov tohto modulu a nedotýkajte sa kolíkov pomocou multimetra na meranie.

2. Pri PD-V18-M1 inštalovanom vonku môže detektor detekovať signál dažďovej kvapky, keď prší. To znamená, že radarový detektor inštalovaný vonku počas daždivého dňa dokáže rozpoznať dažďové kvapky.

Špeciálna pripomienka

Kvôli použitému snímaču milimetrových vĺn nie je možné použiť kovový materiál pred snímačom a ako materiál krytu je nutné použiť technický plast. Pretože ide o vysielač/prijímač signálu s malým výkonom, hrúbka krytu má tiež určitý stupeň rozdielu v útlme signálu. Pred objednaním musí užívateľ plne vysvetliť použitie prostredia a požiadaviek a v prípade potreby nám môžu byť poskytnuté produkty, ktoré je potrebné nainštalovať, a vieme ich prispôsobiť.

Účinok tohto produktu sa bude mierne líšiť pri použití na rôzne produkty. Používatelia môžu požiadať o objednanie verzie s orezaním citlivosti a špeciálne požiadavky môžu byť vopred vysvetlené pomocou PDLUX. Rôzne senzory a softvérové ​​algoritmy je možné zvoliť podľa rôznych požiadaviek užívateľa. Tento modul môže pracovať s jednosmerným napájaním bez rušenia 3V-5V.

Čo sa môže stať

Pri absencii pohybujúceho sa objektu v dosahu detekcie je testované nesprávne fungovanie zvyčajne spôsobené silným zdrojom rušenia. Napríklad rušenie cez napájací kábel v sérii; Napríklad rušenie mobilnými telefónmi; Napríklad silné rušenie spôsobené oblúkom pri zváraní zváracieho stroja. Dvakrát skontrolujte vyššie uvedené zdroje rušenia na prítomnosť.
Očakáva sa, že vyššie uvedené pripomienky si pozorne prečítate a porozumiete im.
