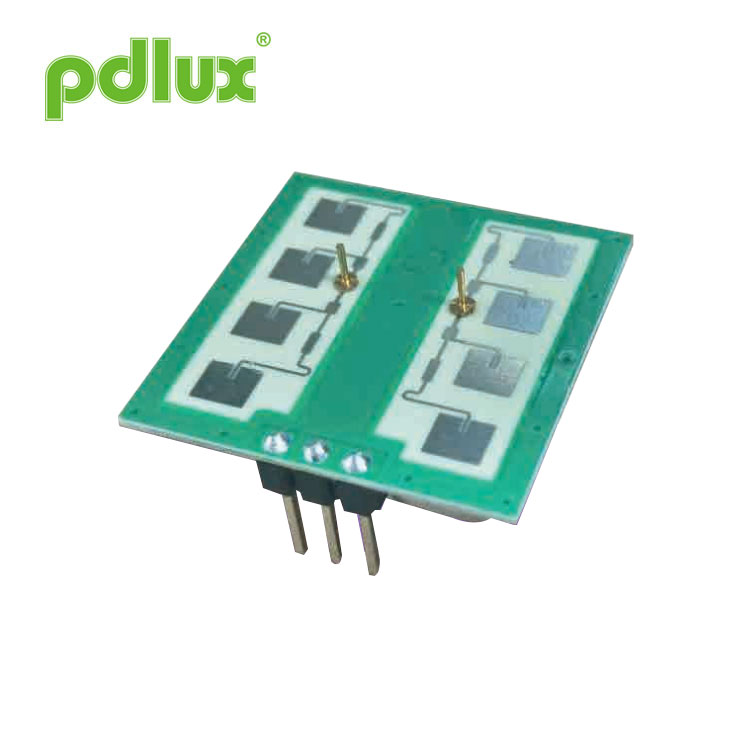

PD-V21 digitálny mikrovlnný senzor s nízkou spotrebou energie
Digitálny mikrovlnný senzor s nízkou spotrebou energie PD-V21 je modul K-pásmového bi-statického Dopplerovho vysielača s prijímačom. Má vstavaný rezonátorový oscilátor (CRO). Tento modul V21 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Model:PD-V21
Odoslať dopyt
Mikrovlnný pohybový senzor PD-V21 24,125 GHz
Aplikácia
Inteligentný spínač
Nástenný vypínač
Detekcia narušiteľa
Inteligentný spínač
Nástenný vypínač
Detekcia narušiteľa
Digitálny mikrovlnný snímač s nízkou spotrebou energie PD-V21 je modul K-pásmového bi-statického Dopplerovho transceiveru. Je to vstavaný rezonátorový oscilátor (CRO).
modul, V21 využíva plochú rovinnú anténu, vhodnú na montáž na stenu. Môže zlepšiť svoju schopnosť prijímať signály spredu a zmenšiť oblasť slepého boku. Jeho výkon je lepší ako u senzorov na trhu.
Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia.
Tento modul je ideálne vhodný pre snímač prítomnosti v automatických spínačoch osvetlenia. Môže byť tiež použitý pre stropné detektory narušenia.
Podľa EN 300440, EN 62479
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
Smernica RED - 2014/53/EÚ
Podľa FCC časť 15.249
V súlade so smernicou EN 62321, ROHS - 2011/65/EÚ
V súlade so smernicou REACH - 1907/2006/ES
Veľkosť produktov
Technické parametre
| Parameter | Poznámky | Min | Typ | Max | Jednotky |
| Napájacie napätie | Vcc | 3.0 | 5.0 | 5.25 | V |
| Aktuálna spotreba | lcc | 20 | 35 | 38 | mA |
| Prevádzkový režim | Poháňaný PWM môže ovládať pracovný prúd pri 3-15 mA | ||||
| PulseWidth | Tpulse | 10 | μs | ||
| Prevádzková teplota | Hore | -30~+85 +100 (max.) | ℃ | ||
| Skladovacia teplota | Tstg | -10 | +60 |
|
|
| Stabilný čas |
|
<5 | μSec | ||
| Nastavenie frekvencie | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | Pout | <2,0 | <2,5 | <3,0 | mW |
| Skladovacia okolitá vlhkosť | 45%~65% | RH | |||
VAROVANIE: Skutočný rozsah detekcie súvisí so ziskom zosilnenia signálu obvodu, celkovým rozložením PCBA a prahom MCU.
Poznámka 1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
Poznámka 2: Sila prijímaného signálu (RSS) sa meria pri celkovej strate 1-cestnej cesty 70 dB.
Poznámka 3: Napätie šumu sa meria od 10 Hz do 100 Hz na výstupnom porte vo vnútri anechoickej komory.
Poznámka 4: Pulzná prevádzka
