PDLUX PD-V12360A/B K-pásma vysokej citlivosti na pohyb pohybu pre inteligentný prepínač a zabezpečenie

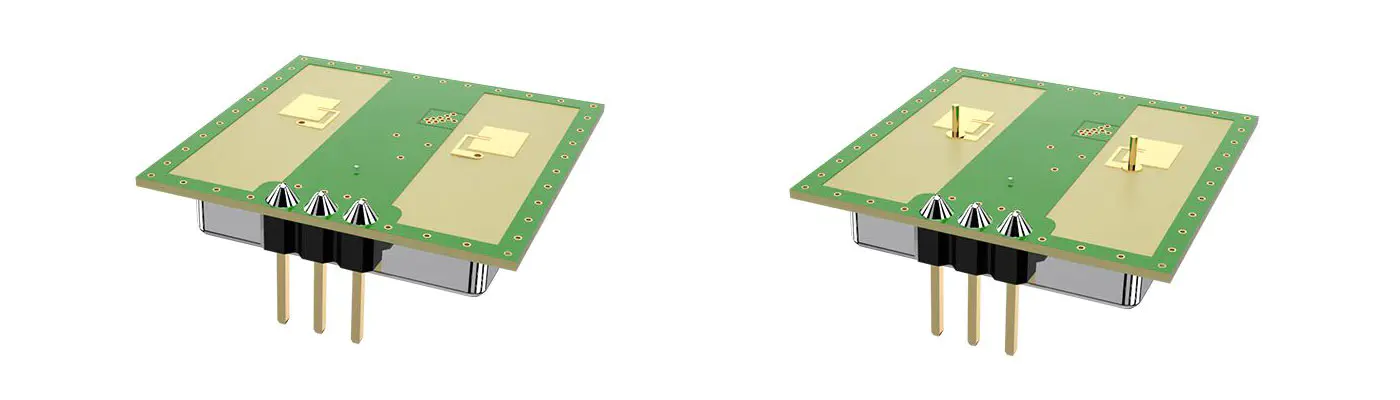

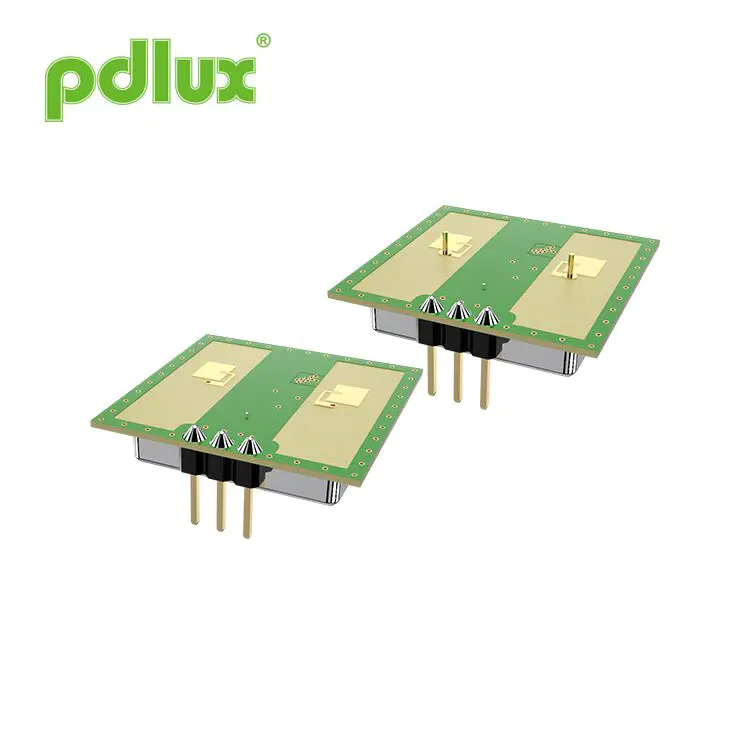

PDLUX PD-V12360A/B K-pásma vysoký senzzor pohybu pre Smart Switch & Security je patentovaný senzor s vysokou citlivosťou vyvinutý technickým tímom PDLUx pre detekciu 360 stupňov K-pásma. To zahŕňa V12360A a V12360B. Rozdiel výkonnosti medzi A a B spočíva v rôznych detekčných polomeroch.
Model:PD-V12360A/B
Odoslať dopyt

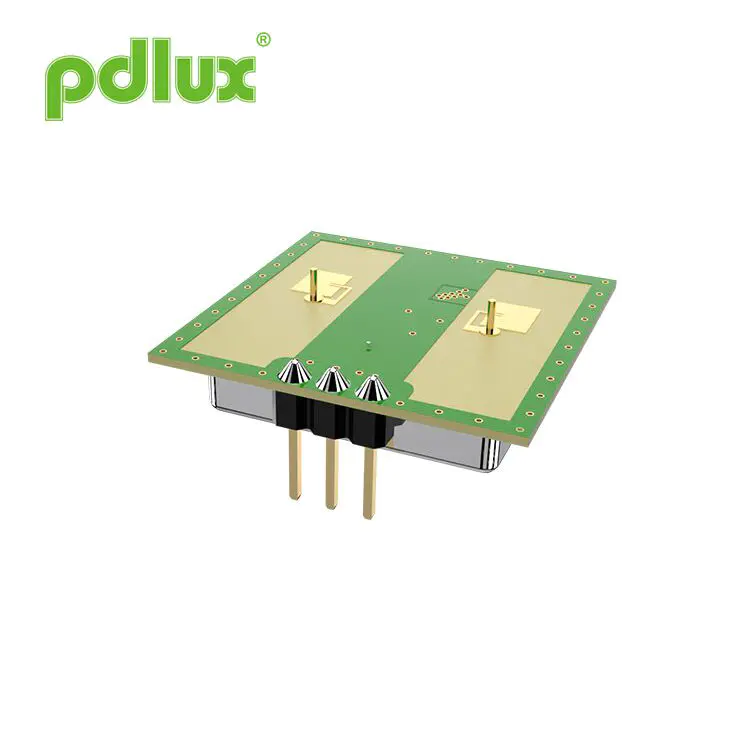

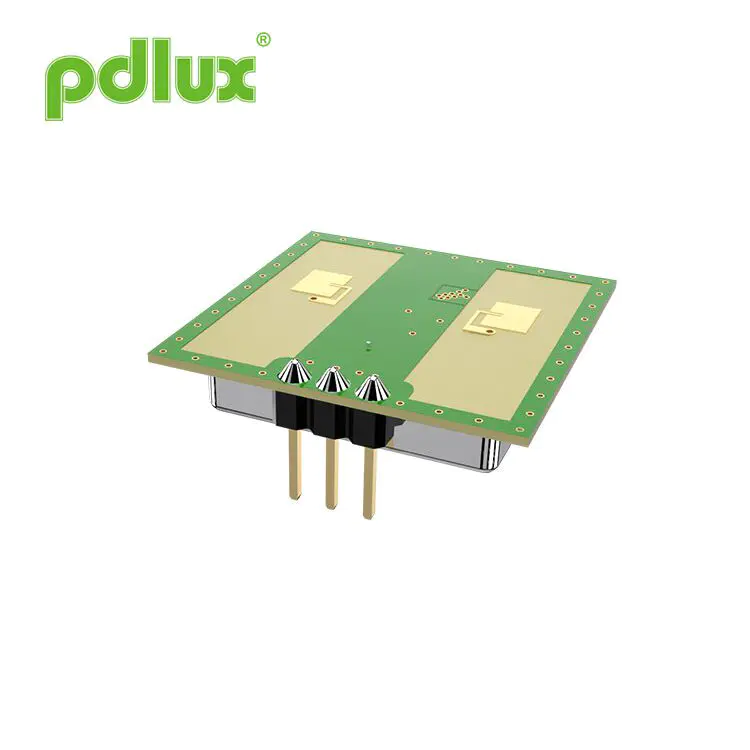

PD-V12360A/B 24,125 GHz Senzor mikrovlnného pohybu
Aplikácia
.Inteligentný prepínač
.Spínač
.Votrelec detekovať
Senzor série PD-V12360 je patentovaný senzor s vysokou citlivosťou vyvinutý Technický tím PDLux pre detekciu 360 stupňov K-pásma. Tento PDLUX PD-V12360A/B K-pásma s vysokou citlivosťou na pohyb pre inteligentný prepínač a zabezpečenie zahŕňa V12360A a V12360b. Rozdiel výkonnosti medzi A a B spočíva v rôznych detekciách Radii. Pri inštalácii v nízkej výške je detekčný uhol V12360A väčší ako ten z V12360b. Uhol detekcie 360 stupňov V12360a je 120 stupňov (prosím, pozrite na obrázok nižšie), ktorý sa môže použiť na inštaláciu výrobkov s výškou menšou ako 5 metrov. Uhol detekcie 360 stupňov V12360B je 80 stupňov, ktorý je možné použiť na inštaláciu výrobkov s výškou menšou ako 10 metrov. (Prečítajte si nasledujúce obrázok). Rozšírenie jeho detekčnej citlivosti závisí od pomeru signálu k šumu Amplifikačný obvod navrhnutý používateľom a programový algoritmus MCU. Vzhľadom na široký a flexibilný rozsah aplikácie tohto typu analógového senzora. Stále je to široko používané.

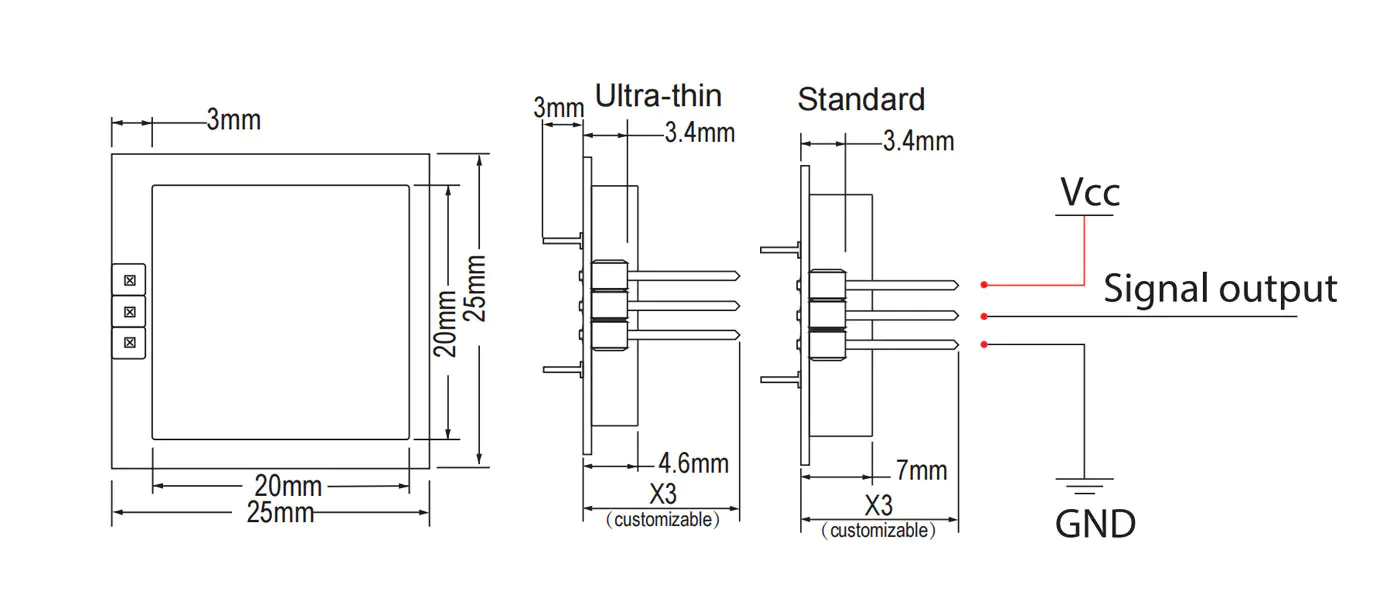

Veľkosť výrobkov

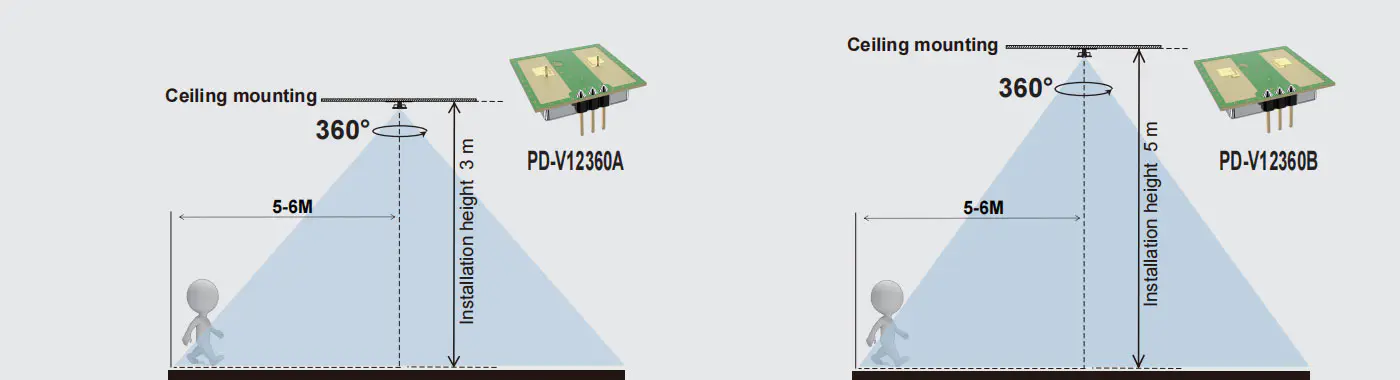

Detekcia
Technické parametre
| Parameter | Poznámky | Blesk | Typ | Maximálny | Jednotky |
| Napájacie napätie | VCC | 3.0 | 5.0 | 5.25 | V |
| Súčasná spotreba | ICC | 20 | 35 | 38 | mamička |
| Prevádzkový režim | Poháňaný PWM, môže ovládať pracovný prúd pri 3-15 mA | ||||
| Šírka impulzu | Tpulse | 10 | μs | ||
| Prevádzková teplota | Vrchol | -30 ~+85 | ℃ | ||
| Úložisko | Tstg | -10 | +60 | ℃ | |
| Stabilný čas |
|
<5 | μsec | ||
| Hluk |
|
3.5 | 4.0 | 4.5 | mvrms |
| Frekvencia | f | 24.000 | 24.125 | 24.250 | GHZ |
| Vyžarovaný výkon (authp) | Šupka | <2.0 | <2,5 | <3,0 | mw |
| Vlhkosť | 45%~ 65% | Rhar | |||
Varovanie: Skutočný rozsah detekcie súvisí so ziskom zosilnenia signálu v obvode, celkovým rozložením PCBA a prah MCU.
Poznámka1: Vyžarované emisie sú navrhnuté tak, aby spĺňali pravidlá FCC a CE.
POZNÁMKA: Sila prijatého signálu (RSS) sa meria pri celkovej 1 spôsobe straty cesty 70 dB.
POZNÁMKA: Hlukové napätie sa meria od 10 Hz do 100 Hz na výstupnom porte, vo vnútri anechoickej komory. Poznámka4: Prevádzka impulzov
Osobitná pripomienka
V dôsledku celkovej hrúbky dosky obvodu je iba 0,52 mm. Aplikácia nadmernej bočnej sily na kolíky môže spôsobiť zlomenie medenej fólie. Spôsobujúci porucha senzora.
