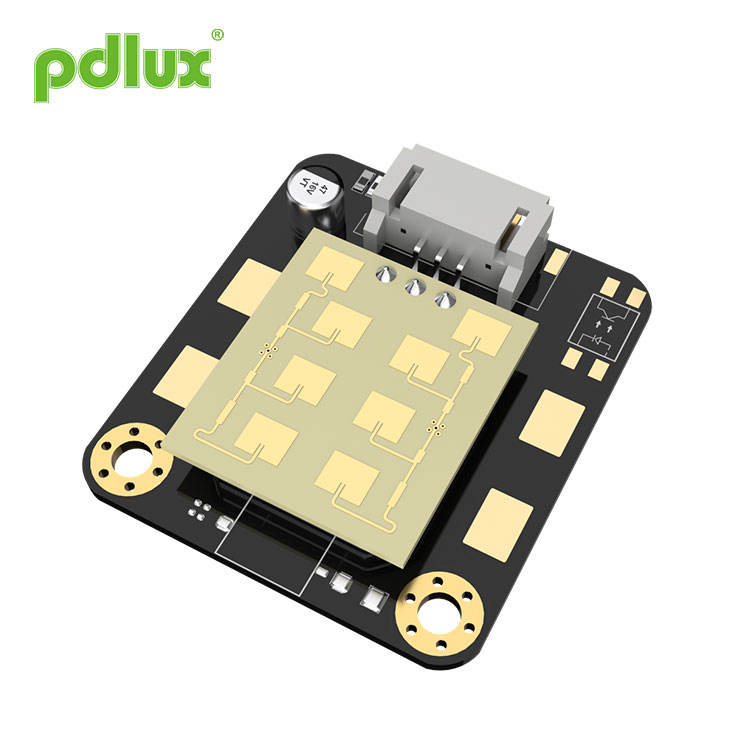

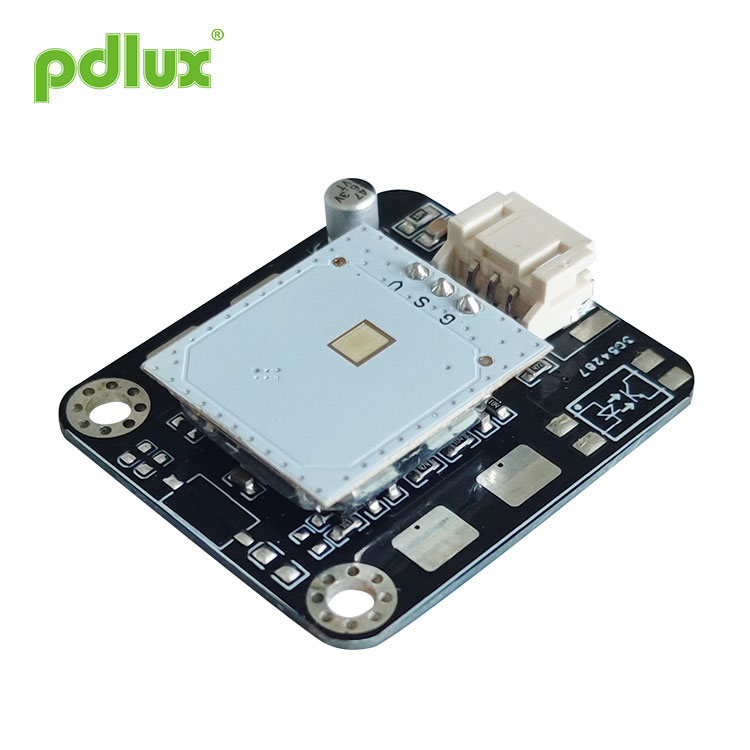

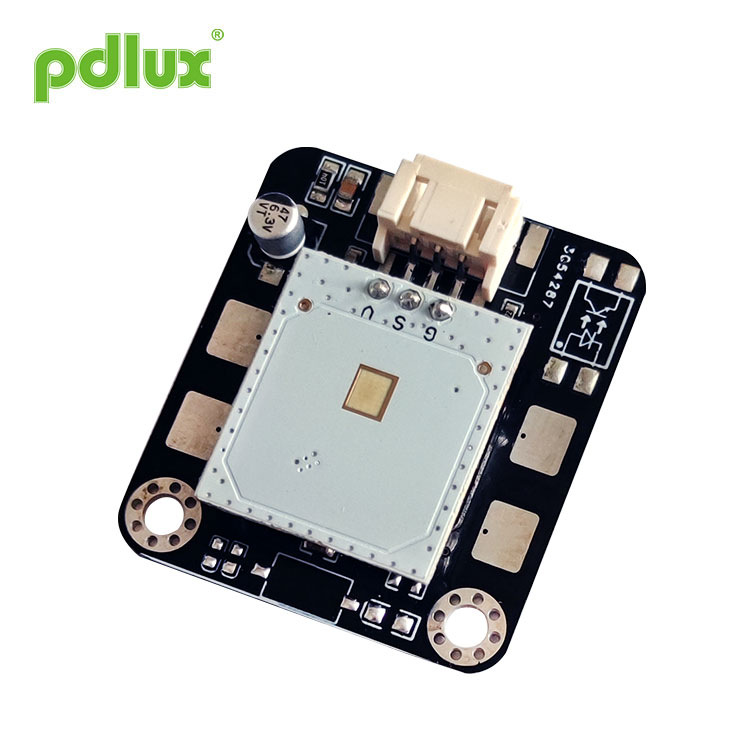

PDLUX PD-V18-M1 snímač milimetrových vĺn
Snímač milimetrových vĺn PDLUX PD-V18-M1 je aplikačný modul pozostávajúci zo snímača supermilimetrových vĺn a zosilňovacieho obvodu + MCU určený na bezkontaktné ovládanie. Môže sa tiež nazývať riadiaci modul na snímanie vĺn blízkeho dosahu. Jeho aplikačné scenáre sú veľmi rozsiahle, elektrickú prácu môžete ovládať alebo vypnúť mávnutím ruky v rôznych uhloch 10-30 cm a dokonca môžete generovať rôzne produkcie s počtom výkyvov. Napríklad: jedným pohybom otvoríte elektrické dvere; dva výkyvy na otvorenie systému osvetlenia. Najmä po krste epidémie majú ľudia voči verejnému kontaktnému vypínaču srdečný odpor. Z tohto dôvodu sme vyvinuli systém snímačov vĺn, ktorý je možné aplikovať aj na podobné elektrické a elektronické výrobky, takže môžete mať viac priestoru pre predstavivosť.
Model:PD-V18-M1
Odoslať dopyt
PDLUX PD-V18-M1 snímač milimetrových vĺn
Vlastnosti:
Ide o aplikačný modul špeciálne navrhnutý pre bezdotykové ovládanie. Na začiatku návrhu sme naplno zvažovali aplikáciu produktov v rôznych produktoch, preto sme špeciálne navrhli mobilný senzor s milimetrovými vlnami (24,125 GHz) objem do ultra malej veľkosti a obvod zosilnenia signálu a MCU boli naplánované na PCB, ktorý bol kompaktný a stabilný. Moduly, ktoré je možné aplikovať v rozsahu 10-30cm, dokážu ovládať elektrické spotrebiče mávnutím ruky. Používatelia ho môžu podľa potreby aplikovať na rôzne produkty. Vzdialenosť snímania je možné prispôsobiť podľa potrieb zákazníka.
Technické parametre
|
Parameter |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájacie napätie |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
Terajšia konzumácia |
Icc |
10 |
18 |
20 |
mA |
|
Prevádzková teplota |
Hore |
-30~+85 |
℃ |
||
|
Skladovacia teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Nastavenie frekvencie |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovacia okolitá vlhkosť |
45%~65% |
RH |
|||
Definícia rozhrania
Rozhranie aplikačného modulu je kolíková hlavička s rozstupom 2,0 mm x 3 kolíky.
Poznámka: Pevné napätie tohto modulu je 5 V. Ak sa použije na 3 V, môžu sa vyskytnúť rozdiely vo výkone
Inštalácia
1. Aby ste predišli poškodeniu zariadenia, mali by ste byť opatrní. Ochranné opatrenia proti ESD by sa mali vôbec prijať etapy skladovania, manipulácie, montáže a testovania. Nedotýkajte sa radarovej antény a kolíkov tohto modulu na meranie sa dotknite kolíkov multimetrom.
2. Pri PD-V18-M1 inštalovanom vonku môže detektor detekovať signál dažďovej kvapky, keď prší. Teda radar detektor inštalovaný vonku počas daždivého dňa dokáže rozpoznať dažďové kvapky.
Špeciálna pripomienka
Kvôli použitému snímaču milimetrových vĺn nie je možné použiť kovový materiál pred snímačom a technický plast musí byť použitý ako materiál krytu. Pretože ide o malý výkonový vysielač signálu, hrúbka krytu má tiež určitý stupeň rozdielu v útlme signálu. Pred objednaním musí užívateľ plne vysvetliť použitie prostredie a požiadavky, a ak je to potrebné, môžu nám byť poskytnuté produkty, ktoré je potrebné nainštalovať, a my môžeme ušiť ich na mieru.
Účinok tohto produktu sa bude mierne líšiť pri použití na rôzne produkty. Používatelia môžu požiadať o objednanie verzie s orezávanie citlivosti a špeciálne požiadavky je možné vopred vysvetliť pomocou PDLUX. Rôzne senzory a softvér Algoritmy môžu byť zvolené podľa rôznych požiadaviek užívateľa. Tento modul môže pracovať s jednosmerným napájaním 3V-5V bez rušenia.
Čo sa môže stať: Pri absencii pohybujúceho sa objektu v rámci detekčného rozsahu je testovaná nesprávna činnosť zvyčajne spôsobená a silný zdroj rušenia. Napríklad rušenie cez napájací kábel v sérii; Napríklad rušenie z mobilných telefónov; Napríklad silné rušenie spôsobené oblúkom pri zváraní zváracieho stroja. Prosím dvakrát skontrolujte vyššie uvedené zdroje rušenia na prítomnosť.
Očakáva sa, že vyššie uvedené pripomienky si pozorne prečítate a porozumiete im.
